Łokieć UPVC/CPVC 90 °

Łokieć UPVC/CPVC 90 ° to wysokowydajny łącznik rury szeroko stosowany w polach budowlanych i przemysłowych. Wykonany z premium UPVC (nie splastryzowany polichlorek winylu) lub CPVC (chlorowany polichlorek winylu), ten łokieć 90 ° oferuje odporność na korozję i wydajność w wysokiej temperaturze.

Produkt został zaprojektowany tak, aby umożliwić gładsze połączenia rur, skutecznie zmniejszając odporność na przepływ płynu i poprawę ogólnej wydajności systemu. Jest odpowiedni do zaopatrzenia w wodę, drenaż i chemicznego transportu płynnego, spełniającego różnorodne wymagania. Łokcie 90 ° jest łatwe w instalacji i bezproblemowo integruje się ze standardowymi systemami rur, nie wymagając specjalnych narzędzi.

Skontaktuj się z nami

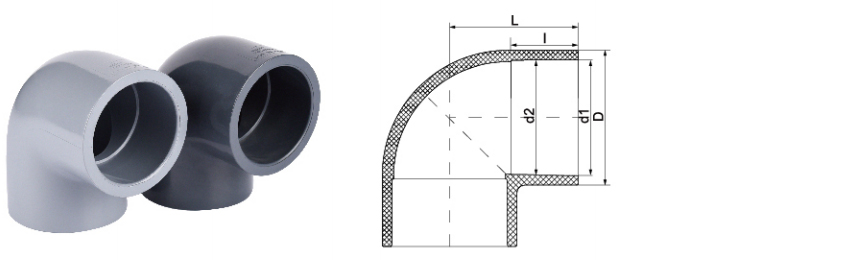

Rozmiar/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ”)	(1-1/4 ")	(1-1/2 ")	(2 ”)	(2-1/2 ")	(3 ")	(4 ”)	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
HAŁAS	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Łokieć UPVC/CPVC 90 ° Industry knowledge

Jak poprawnie wybrać UPVC/CPVC 90 ° łokci ? Szczegółowe wyjaśnienie poziomu ciśnienia i standardów wielkości

W systemach rurociągów przemysłowych UPVC (niezachwiany chlorek poliwinylu) i CPVC (chlorowany polichlorek winylu) 90 ° łokcie są kluczowymi złączami, a ich selekcja bezpośrednio wpływa na bezpieczeństwo, trwałość i wydajność operacyjną systemu. Prawidłowy wybór wymaga kompleksowego rozważenia właściwości materiału, poziomów ciśnienia, standardów wielkości i specjalnych potrzeb różnych branż.

1. Wybór materiału: Kluczowa różnica między UPVC i CPVC
UPVC jest odpowiednie do normalnej temperatury (0 ° C ~ 60 ° C) i środowiska niskiego ciśnienia, ma dobrą odporność na korozję kwasu i alkalii, niski koszt, i jest często stosowany w bezpiecznej wodzie pitnej (bezpieczna woda pitna), przemysłowa obróbka wody (obróbka wody przemysłowej), zwykłe dostarczanie wody pitnej (woda do picia) i inne scenariusze.

CPVC jest odporny na wysokie temperatury (do 93 ° C ~ 110 ° C) i ma wyższą wytrzymałość na ściskanie. Jest odpowiedni do proroksyków w wysokiej temperaturze. Typowe zastosowania obejmują wytrzymanie płynnego transportu w przemyśle metalurgicznym, rurociągi chemiczne o dużej czystości w przemyśle fotowoltaicznym, ultraczyste systemy wodne w elektronicznym przemyśle półprzewodników, rurociągi o wysokiej temperaturze w przemyśle medycznym, rurociągi oporne na promieniowanie w elektrowni jądrowej oraz chemiczne środowiska korozji odpadów przemysłowych.

2. Wybór stopnia ciśnienia (standardy PN i SCH)
Pojemność łożyska nadciśnienia łokcia zależy od stopnia grubości ściany. Wspólne standardy ciśnienia obejmują PN (ciśnienie nominalne, takie jak PN6, PN10, PN16) i Sch (harmonogram, taki jak Sch40, Sch80).

W przypadku bezpiecznej wody pitnej i zwykłego uzdatniania wody zwykle wybierany jest materiał UPVC, a stopień ciśnienia PN6 ~ PN10 może zaspokoić potrzeby. W przemysłowej branży ścieków i metalurgii, ze względu na silną korozję mediów, zaleca się wybór łokci PN10 ~ PN16 lub SCH80 CPVC w celu zapewnienia długoterminowej odporności na ciśnienie i odporności na korozję chemiczną.

Przemysł fotowoltaiczny, elektroniczny półprzewodników i medycyny mają wyjątkowo wysokie wymagania dotyczące czystości rurociągów i odporności chemicznej i zwykle wykorzystują łokcie CPVC Sch40 lub Sch80, aby zapewnić, że media o wysokiej walce nie są zanieczyszczone. Zastosowania elektrowni jądrowej wymagają specjalnych materiałów CPVC opornych na promieniowanie, które spełniają surowe standardy, takie jak ASME NQA-1.

3. Standardy wielkości (DN i cale)
Rozmiar łokcia UPVC/CPVC 90 ° musi pasować do systemu rur. Wspólne standardy obejmują metryczne (DN15, DN50, DN100 itd.) I Imperial (1/2 ", 2", 4 "itd.).

W elektronicznym przemyśle półprzewodnikowym i fotowoltaicznym łokcie małej średnicy (DN15 ~ DN50) są zwykle stosowane ze względu na potrzebę wysokiej kontroli płynów. Łokcie o dużej średnicy DN80 ~ DN300 są powszechnie stosowane w przemysłowym oczyszczaniu ścieków i branż metalurgicznych ze względu na duże prędkości przepływu. Elektrownie jądrowe i przemysł farmaceutyczny muszą ściśle przestrzegać standardów branżowych, aby zapewnić dokładne dopasowanie wielkości, aby uniknąć ryzyka wycieku lub zanieczyszczenia.

4. Certyfikaty i wymagania dotyczące branży
Różne branże mają różne wymagania dotyczące certyfikacji łokci:
Bezpieczna woda pitna / woda pitna: musi być zgodne z certyfikatem bezpieczeństwa żywności NSF / ANSI 61.
Elektroniczny półprzewodnik / fotowoltaika: wymaga ultra gładkiej ściany wewnętrznej, aby zmniejszyć osadzanie cząstek, a niektóre zastosowania wymagają certyfikacji półprzewodnikowej.
Medycyna: Standardy USP klasy VI lub FDA muszą zostać spełnione, aby upewnić się, że żaden plastyfikator nie jest wymywany.
Power jądrowy: ASME NQA-1 Certyfikacja jakość musi zostać uchwalona i należy zastosować zmodyfikowane materiały CPVC oporne na promieniowanie.

5. Zalecenia dotyczące instalacji i konserwacji
Metoda połączenia: UPVC/CPVC łokcie są zwykle związane z rozpuszczalnikami (klej PVC). Podczas instalacji upewnij się, że interfejs jest czysty i wolny od oleju.
Odstępy wsporcze: Rury o wysokiej temperaturze (CPVC) lub dużej średnicy wymagają dodatkowych ram wsporniczych, aby uniknąć deformacji z powodu rozszerzalności cieplnej lub uderzenia płynu.
Regularna kontrola: W branżach wysokiego ryzyka, takich jak energia chemiczna i jądrowa, łokcie muszą być regularnie sprawdzane pod kątem oznak pęknięć, starzenia lub korozji, a uszkodzone części należy wymienić w odpowiednim czasie. $$ $$
