Złącz UPVC/CPVC

Łącznik UPVC/CPVC to wysokowydajne złącze rur powszechnie stosowane w zastosowaniach budowlanych i przemysłowych. Wykonane z materiałów UPVC (nie splastylizowany polik winylu) i CPVC (chlorowany polichlorek winylu), ma odporność na korozję, odporność chemiczną i odporność na ciepło.

Ten łącznik został zaprojektowany do łączenia dwóch rur o tej samej średnicy, zapewniając płynną przekładnię płynów. Oferuje uszczelnienie i wytrzymałość, jest łatwy w instalacji, a bardzo trwały, dzięki czemu nadaje się do zaopatrzenia w wodę, drenaż i chemicznych systemów transportu cieczy. Jego lekka konstrukcja ułatwia również obsługę i instalację.

Skontaktuj się z nami

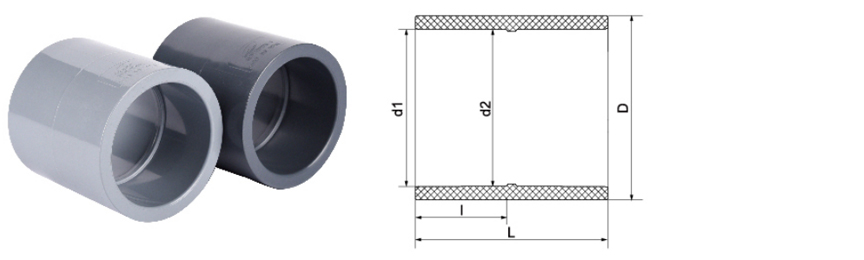

Rozmiar/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ”)	(1-1/4 ")	(1-1/2 ")	(2 ”)	(2-1/2 ")	(3 ")	(4 ”)	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
HAŁAS	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.8	49	60	74.6	88	104	127	161	185	259.4	310	350
		L	35	41	48	56	66	80	92	107	128	160	180	248	302	349
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26	32	41	50.6	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	350
		L	37	42	49	57	68	81	94	108	130	161	181	248	302	349
		I	16.75	19.25	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.33	42.06.	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Złącz UPVC/CPVC Industry knowledge

Analiza odporności chemicznej i możliwości adaptacji temperatury Złącz UPVC/CPVC W systemach rurociągów przemysłowych

W systemach rurociągów przemysłowych UPVC (nie splastylizowany polichlorek winylu) i CPVC (chlorowany chlorek winylu) (złącza rur) są szeroko stosowane w wielu kluczowych branżach ze względu na ich doskonałą odporność chemiczną, oporność temperatury i wytrzymałość mechaniczną. Różne scenariusze zastosowania mają różne wymagania dotyczące stabilności chemicznej i możliwości adaptacji temperatury materiałów. Poniżej znajduje się analiza oparta na określonych branżach:

1. Analiza odporności chemicznej
Odporność chemiczna łączników UPVC i CPVC zależy od ich struktury molekularnej. CPVC ma wyższą zawartość chloru (około 63–69%) i ma silniejszą odporność na kwas, alkaliczny i rozpuszczalnikowy niż UPVC (około 56%).

Porównanie aplikacji branżowych:
Bezpieczna woda pitna: łącznik UPVC jest zgodny ze standardami NSF/ANSI 61, nie ma ryzyka migracji plastyfikatora i nadaje się do transportu wody pitnej na zimno.

Przemysłowe uzdatnianie wody: łącznik CPVC może wytrzymać utlenianie chemikaliów, takich jak chlor i podchloryn sodu w obróbce wody, i jest odpowiedni do odwróconej osmozy (RO) i zmiękczonych systemów wodnych.

Ścieki przemysłowe: CPVC działa lepiej w kwasie o wysokim stężeniu (takim jak kwas siarkowy, kwas solny) i alkalii (takie jak wodorotlenek sodu) i nadaje się do galwanizacji i chemicznych rurociągów ściekowych.

Metallurgia: CPVC ma lepszą odporność na korozję niż UPVC i może być stosowany do transportu kwaśnego odpadowego cieczy zawierającej jony metali ciężkich.

Elektroniczny półprzewodnik: łącznik UPVC/CPVC jest stosowany w systemach ultraczystej wody (UPW) i należy zapewnić opadów o niskim jonie, aby uniknąć zanieczyszczenia środowiska produkcyjnego wafla.

Medycyna: CPVC jest zgodne ze standardami FDA, nadaje się do wody do wtrysku (WFI) i czystego procesów procesowych i jest odporny na rozpuszczalniki, takie jak etanol i izopropanol.

2. Analiza adaptacji temperatury
Zakres temperatur długoterminowych UPVC wynosi od 0 ° C do 60 ° C, podczas gdy CPVC może wytrzymać -40 ° C do 93 ° C (do 110 ° C w krótkim okresie) ze względu na jego wyższą zawartość chloru i nadaje się do transportu płynu o wysokiej temperaturze.

Porównanie aplikacji branżowych:
Fotowoltaiczny: łącznik CPVC jest stosowany w systemie krążenia płynu chłodzącego o wysokiej temperaturze (roztwór glikolu etylenowego), a jego odporność na temperaturę jest lepsza niż UPVC.
Moc jądrowa: CPVC nadaje się do pomocniczych systemów wody chłodzącej elektrowni jądrowych i jest odporny na pożywki korozyjne o średniej i niskiej temperaturze.
Ścieki przemysłowe: CPVC może przetwarzać ścieki przemysłowe w temperaturze 40-80 ° C, takie jak drukowanie i farbowanie oraz branże papierowe.
Medycyna: CPVC może wytrzymać parę o wysokiej temperaturze (krótkoterminowa 100 ° C) i jest odpowiednia do procesów CIP/SIP (czyszczenie/sterylizacja).
