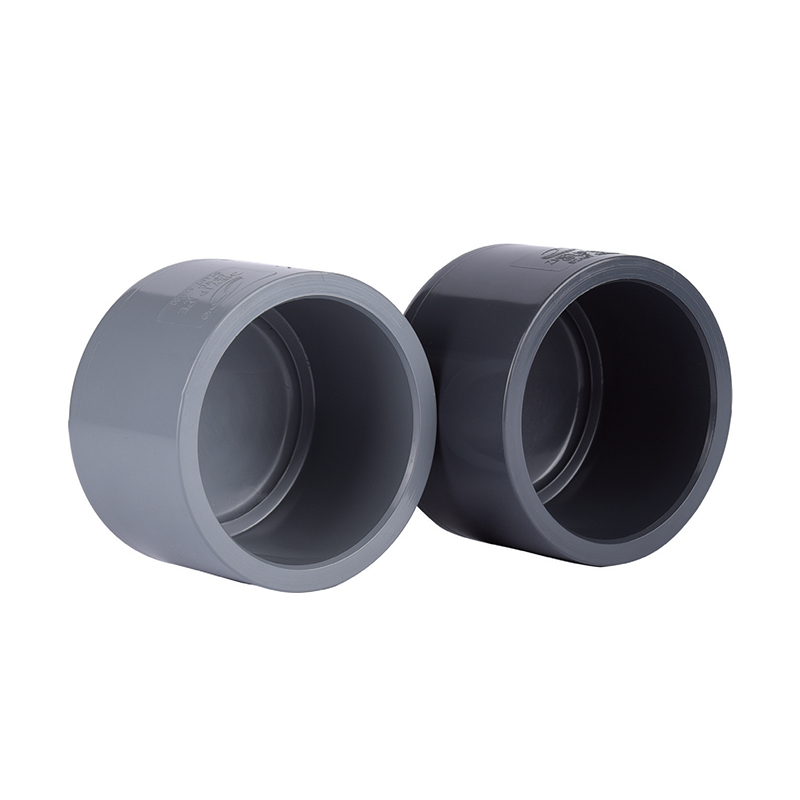

Zaślepka SCH8O/DIN UPVC/CPVC

Zaślepki z PCV są lekkie, a jednocześnie wytrzymałe, przeznaczone do uszczelniania końców różnych systemów rurociągów, skutecznie zapobiegając wyciekom medium i zapewniając stabilność systemu. Dzięki precyzyjnej konstrukcji zaślepki UPVC/CPVC są łatwe w montażu, co pozwala zaoszczędzić czas i koszty podczas budowy.

Mają zastosowanie w rurociągach przemysłowych, instalacjach wodno-kanalizacyjnych i nawadnianiu w rolnictwie. Są dostępne w różnych rozmiarach, aby spełnić różne wymagania, zapewniając jednocześnie skuteczność uszczelnienia.

Skontaktuj się z nami

Poprzedni：Adapter męski SCH8O/DIN UPVC/CPVC
Następny：SCH8O/DIN UPVC/CPVC Reducer Bushing

parametr aplikacja Normy techniczne

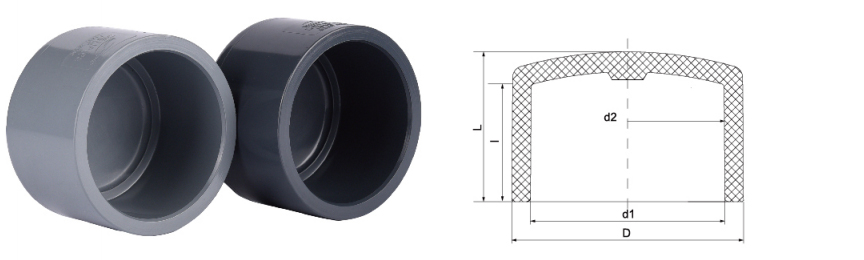

ROZMjaAR/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DjaN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	ja	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ja	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ja	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · KOŃCÓWKA

Zaślepka z PCV / CPVC

Końcówka kielichowa · Spawanie rozpuszczalnikowe · Opcja gwintowana

Zaślepka SCH80/DIN PCV/CPVC to krytyczny element końcowy zaprojektowany w celu zapewnienia bezpiecznego, szczelnego uszczelnienia na końcu sieci rurociągów pod ciśnieniem. Wyprodukowane zgodnie z normami metrycznymi ASTM SCH80 i DIN, zaślepki te są wykonane z nieplastyfikowanych żywic z polichlorku winylu (UPVC) lub chlorowanego polichlorku winylu (CPVC). Grubsze ścianki profilu SCH80 pozwalają na uzyskanie wyższych ciśnień w porównaniu do standardowych złączek użytkowych. Komponenty te są szczególnie wykorzystywane w środowiskach, w których występują agresywne media chemiczne, ultraczysta woda i transport płynów w wysokiej temperaturze. Skład materiału zapewnia odporność na osadzanie się kamienia i korozję elektrochemiczną, zachowując integralność strukturalną w złożonych przemysłowych systemach transportu płynów.

Obojętność chemiczna

Zarówno warianty UPVC, jak i CPVC wykazują wysoką odporność na szerokie spektrum kwasów, zasad, soli i utleniaczy, zapobiegając degradacji materiału w korozyjnej obróbce chemicznej.

Tolerancja wysokiego ciśnienia

Grubość ścianki SCH80 zapewnia solidną granicę ciśnienia, dzięki czemu zatyczki wytrzymują skoki napięcia w systemie i stałe ciśnienia robocze w przemysłowym uzdatnianiu wody.

Stabilność termiczna

Opcje CPVC rozszerzają zakres roboczy do temperatur do 93°C (200°F), dzięki czemu nadają się do przenoszenia gorących, żrących cieczy i przetwarzania farmaceutycznego.

Gładki otwór wewnętrzny

Niski współczynnik tarcia powierzchni wewnętrznych minimalizuje spadek ciśnienia i zapobiega gromadzeniu się narośli biologicznych lub osadów mineralnych.

Porównanie materiałów · UPVC vs CPVC

Funkcja

Czapka z PCV

Czapka CPVC

Zgodność ze standardami

ASTM D2467 (SCH80) / DIN8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maksymalna temperatura

60°C (140°F)

93°C (200°F)

Typ połączenia

Gniazdo (cement rozpuszczalnikowy) / gwintowane

Odporność na korozję

Wysoka (Kwasy/Zasady)

Bardzo wysoka (kwasy/zasady/wysoka temperatura)

Wspólny kolor

Ciemnoszary

Jasnoszary / kość słoniowa

Obszary zastosowań przemysłowych

⌂

Elektronika i półprzewodniki

Zakończenie obiegów wody ultraczystej (UPW) i wody klasy elektronicznej, w których należy unikać wymywania.

⌂

Energia i fotowoltaika

Stosowany w liniach produkcyjnych ogniw słonecznych do transportu kwaśnych płynów trawiących i ścieków przemysłowych.

⌂

Chemia i metalurgia

Bezpieczne uszczelnienie linii doprowadzających środki chemiczne, zbiorników do wytrawiania i rur do procesów metalurgicznych.

⌂

Żywność i farmaceutyki

Dostawa wody pitnej i płynów technologicznych spełniających rygorystyczne wymogi higieny i obojętności.

⌂

Przemysłowe uzdatnianie wody

Ma zastosowanie w produkcji baterii litowych i samochodowych przemysłowych systemach oczyszczania ścieków.

⛭

Wytyczne dotyczące instalacji i przechowywania

Spawanie rozpuszczalnikowe: Upewnij się, że używasz odpowiedniego podkładu i cementu rozpuszczalnikowego opracowanego specjalnie do UPVC lub CPVC. Przed testowaniem systemu należy pozostawić na odpowiedni czas utwardzania, zgodnie z harmonogramem producenta dotyczącym łożysk ciśnieniowych.
Warunki przechowywania: Przechowywać nakrętki w chłodnym miejscu, z dala od bezpośredniego narażenia na promieniowanie ultrafioletowe (UV). Długotrwała ekspozycja na światło słoneczne może z czasem prowadzić do kruchości materiału.
Połączenia gwintowane: W przypadku wersji gwintowanych należy zastosować taśmę PTFE lub kompatybilne uszczelniacze do gwintów. Nie dokręcaj zbyt mocno, ponieważ gwinty z tworzywa sztucznego mogą pękać pod wpływem naprężeń w przypadku zastosowania nadmiernej siły.
Postępowanie: Przed montażem sprawdzić, czy nie występują pęknięcia włoskowate lub uszkodzenia spowodowane uderzeniami fizycznymi, zwłaszcza w niskich temperaturach, gdzie odporność na uderzenia termoplastyczne jest zmniejszona.

◉

Krytyczne limity operacyjne

Nie należy używać nakrętek PCV z płynami o temperaturze przekraczającej 60°C lub ze stężonymi środkami utleniającymi, takimi jak kwas azotowy powyżej 15%.
Zakrętki CPVC nie są przystosowane do pracy z parą ani do ciągłego narażenia na chlorowane rozpuszczalniki w podwyższonych temperaturach.
Unikaj obciążeń udarowych lub nagłych skoków ciśnienia przekraczających 1,5-krotność znamionowego ciśnienia roboczego.
Nigdy nie używaj metalowych kluczy do rur bezpośrednio na korpusie nakrętki — używaj kluczy taśmowych, aby zapobiec żłobieniu powierzchni i powstawaniu naprężeń.
Nie nakładać cementu rozpuszczalnikowego na połączenia gwintowe. Do montażu kołpaków gwintowanych wymagane są środki uszczelniające do gwintów.
