na zamówienie Adapter żeński SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego

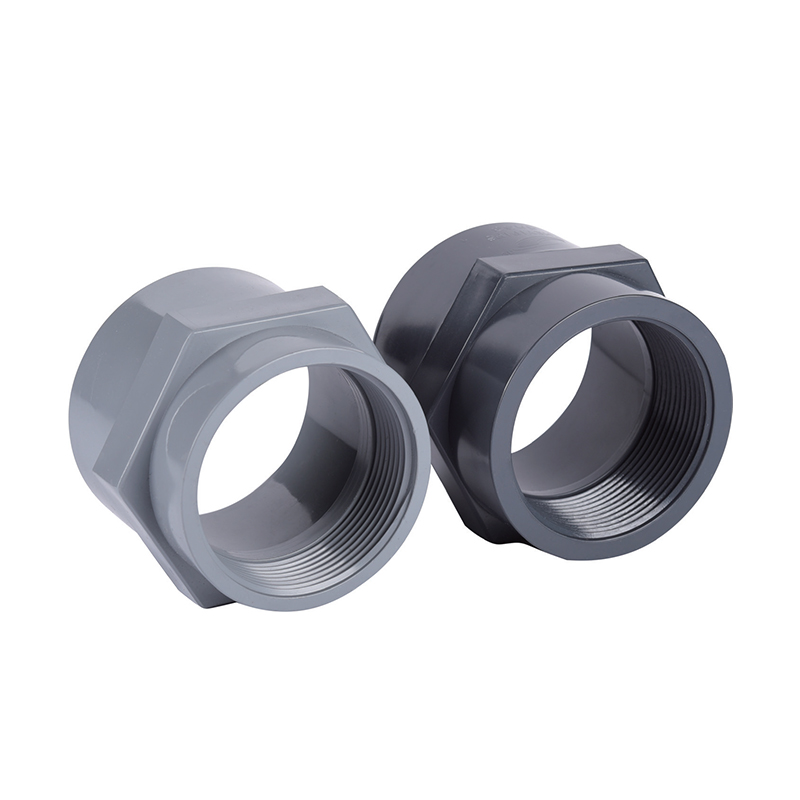

Adapter żeński SCH8O/DIN UPVC/CPVC

Adapter żeński SCH8O/DIN UPVC/CPVC

Adapter żeński UPVC/CPVC zapewnia bezpieczne połączenie ze standardowymi łącznikami rurowymi, skutecznie zapobiegając wyciekom oraz poprawiając bezpieczeństwo i niezawodność systemu rurowego.

Jest szeroko stosowany w domowych instalacjach wodno-kanalizacyjnych, systemach HVAC i transporcie płynów przemysłowych. Nasze adaptery żeńskie UPVC/CPVC zapewniają wydajność i trwałość, a także takie zalety, jak lekka konstrukcja, łatwa instalacja i niskie koszty konserwacji.

Skontaktuj się z nami
  • Adapter żeński SCH8O/DIN UPVC/CPVC
Poprzedni：SCH8O/DIN UPVC/CPVC Ⅰ Złącze
Następny：Adapter męski SCH8O/DIN UPVC/CPVC

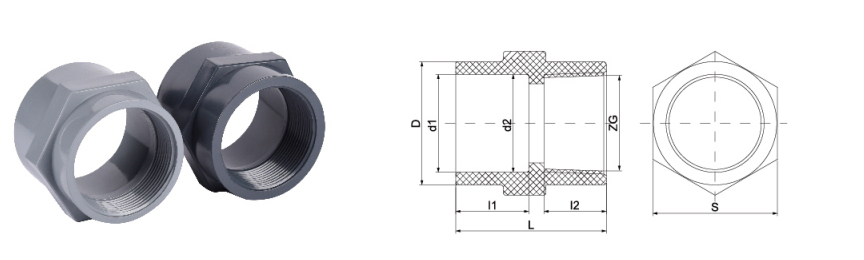

parametr aplikacja Normy techniczne

  • ROZMIAR/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · PRZEJŚCIE GWINTOWANE
Adapter żeński UPVC/CPVC
Gniazdo x gwint wewnętrzny · NPT/BSPT · PN10-PN16
Adapter żeński SCH80/DIN UPVC/CPVC to krytyczna złączka termoplastyczna zaprojektowana w celu ułatwienia przejścia pomiędzy rurami niemetalowymi a gwintowanymi elementami męskimi, takimi jak zawory, manometry lub metalowe odcinki rur. Wyprodukowane zgodnie z normami Schedule 80 (SCH80) lub DIN, adaptery te mają zwiększoną grubość ścianki, aby wytrzymać wyższe ciśnienia wewnętrzne i naprężenia mechaniczne w porównaniu do standardowych złączek. Wewnętrzne gwinty żeńskie są precyzyjnie obrobione, aby zapewnić szczelne uszczelnienie po zintegrowaniu z systemami rurociągów ciśnieniowych. Wykorzystując żywice UPVC (nieplastyfikowany polichlorek winylu) lub CPVC (chlorowany polichlorek winylu), komponenty te zapewniają chemicznie obojętne rozwiązanie do transportu płynów korozyjnych i wody o wysokiej czystości, zachowując integralność strukturalną w szerokim zakresie temperatur przemysłowych i stężeń chemicznych.
PCV/CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Obojętność chemiczna
Odporność na szerokie spektrum kwasów, zasad i soli zapobiega degradacji materiału i zanieczyszczeniu płynów we wrażliwych środowiskach przetwarzania.
②
Stabilność termiczna
Warianty CPVC obsługują temperatury robocze do 93°C (200°F), dzięki czemu nadają się do transportu gorących cieczy korozyjnych i systemów wody przemysłowej.
③
Niska strata tarcia
Gładkie wykończenie powierzchni wewnętrznej minimalizuje turbulencje i spadki ciśnienia, zmniejszając zapotrzebowanie na energię do transportu cieczy.
④
Standaryzowana kompatybilność
Zgodność ze standardami wymiarowymi SCH80 i DIN zapewnia bezproblemową integrację z globalną infrastrukturą rurociągów przemysłowych i urządzeniami.
Dane techniczne
Opcje materiałowe PCV (szary/niebieski) / CPVC (jasnoszary/kremowy)
Zgodność ze standardami ASTM D2467 (SCH80), DIN8063, ISO1452
Ocena ciśnienia Klasy ciśnienia PN10, PN16 lub SCH80
Typ połączenia Gniazdo (cement rozpuszczalnikowy) x gwint żeński NPT/BSPT
Zakres rozmiarów 1/2" do 4" (DN15 - DN100)
Kompatybilność gwintów
Gwinty wewnętrzne są przeznaczone do łączenia ze standardowymi elementami z gwintami męskimi NPT lub BSPT. Zwężana geometria gwintu zapewnia mechaniczne uszczelnienie wciskowe w połączeniu z taśmą PTFE. W przypadku systemów obsługujących media o wysokiej czystości wybierz gwinty o zmniejszonych parametrach zadziorów.
Odporność chemiczna
PCV zapewnia odporność na większość kwasów i zasad nieorganicznych do 60°C. CPVC rozszerza zgodność chemiczną na szerszy zakres kwasów organicznych i mediów chlorowanych w podwyższonych temperaturach. Zawsze sprawdzaj zgodność z określonymi chemikaliami procesu.
Podstawowe scenariusze zastosowań
⛭
Chemia i metalurgia
Transport kwasu siarkowego, solnego i sody kaustycznej w liniach trawiących i technologicznych.
⛭
Elektronika i półprzewodniki
Dystrybucja ultraczystej wody (UPW) i chemikaliów klasy elektronicznej, gdzie należy unikać zanieczyszczeń jonowych.
⛭
Energia Odnawialna
Systemy rurociągów do produkcji baterii litowych i ogniw fotowoltaicznych (PV).
⛭
Uzdatnianie wody
Obsługa ścieków przemysłowych, permeatu RO (odwróconej osmozy) i dystrybucja wody pitnej.
⛭
Żywność i farmaceutyka
Transport sanitarny wody dejonizowanej i roztworów czyszczących na miejscu (CIP).
Wytyczne dotyczące instalacji
  • Uszczelnianie gwintów: Używaj wyłącznie taśmy PTFE (teflonowej) przeznaczonej do gwintów z tworzyw sztucznych. Unikaj stosowania środków do rur na bazie rozpuszczalników, które mogą powodować pękanie naprężeniowe (ESC) w materiałach UPVC lub CPVC.
  • Zarządzanie momentem obrotowym: Nie dokręcaj zbyt mocno adapterów z gwintem wewnętrznym. Gwinty z tworzywa sztucznego są podatne na zdzieranie lub pękanie w przypadku zastosowania nadmiernej siły mechanicznej. Zwykle wystarczające jest dokręcenie ręczne plus jeden lub dwa obroty.
  • Cementowanie rozpuszczalnikowe: Przed nałożeniem odpowiedniego cementu rozpuszczalnikowego należy upewnić się, że kielich jest oczyszczony i zagruntowany. Przestrzegać zalecanych czasów wiązania i utwardzania w zależności od temperatury otoczenia i średnicy rury.
  • Warunki przechowywania: Przechowywać armaturę w chłodnym, zacienionym miejscu, z dala od bezpośredniego narażenia na promieniowanie UV, aby zapobiec długotrwałej kruchości. Przechowuj komponenty w oryginalnych opakowaniach, aby chronić gwinty przed uszkodzeniami fizycznymi i zanieczyszczeniami.
Krytyczne ograniczenia
  • Nie należy używać adapterów żeńskich CPVC z kwasami utleniającymi, takimi jak kwas azotowy o stężeniu powyżej 15%, w podwyższonych temperaturach.
  • Unikaj obciążeń udarowych lub nagłych skoków ciśnienia przekraczających 1,5 × znamionowe ciśnienie robocze.
  • Nie nadaje się do pracy z parą lub ciągłego narażenia na promieniowanie UV bez powłoki ochronnej.
  • Nigdy nie używaj metalowych kluczy do rur bezpośrednio na plastikowym korpusie adaptera. Aby zapobiec żłobieniu powierzchni, należy używać kluczy taśmowych lub narzędzi z wyściółką.
  • Nie nakładać środka uszczelniającego do gwintów na pierwsze dwa gwinty, aby zapobiec przedostaniu się środka uszczelniającego do strumienia płynu.
Te adaptery żeńskie są wykorzystywane w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody do transportu cieczy kwasowo-alkalicznych, ultraczystej wody, wody pitnej, wody klasy elektronicznej i rurociągów ścieków przemysłowych.
ASTM D2467 DIN 8063 ISO 1452 Ocena SCH80 Kompatybilny z taśmą PTFE
