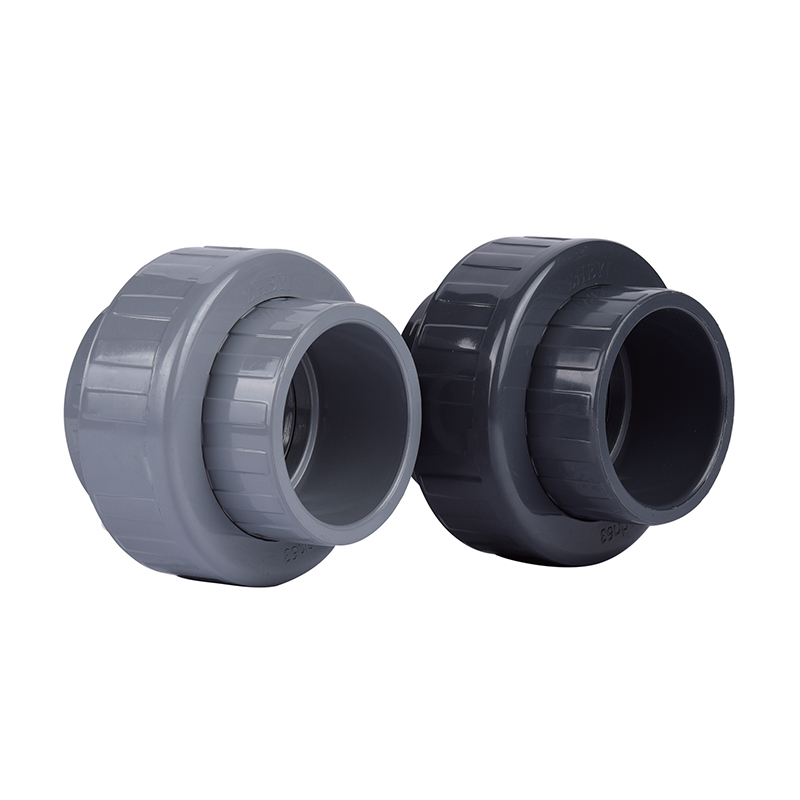

SCH8O/DIN UPVC/CPVC Ⅰ Złącze

Złączka UPVC/CPVCⅠ charakteryzuje się unikalną konstrukcją, umożliwiającą szybki i łatwy montaż bez skomplikowanych narzędzi i specjalistycznej wiedzy. Jego charakterystyczna struktura uszczelniająca zapewnia zerowy wyciek podczas przenoszenia płynu, zwiększając bezpieczeństwo i stabilność systemu.

Dzięki lekkiej konstrukcji i niskim kosztom konserwacji jest to wybór do systemów rurowych w przemyśle, budownictwie i budynkach mieszkalnych. Zależy nam na dostarczaniu wysokiej jakości złączy UPVC/CPVCⅠ, aby sprostać różnorodnym potrzebom klientów.

Skontaktuj się z nami

Poprzedni：SCH8O/DIN UPVC/CPVC Ⅱ Złącze
Następny：Adapter żeński SCH8O/DIN UPVC/CPVC

parametr aplikacja Normy techniczne

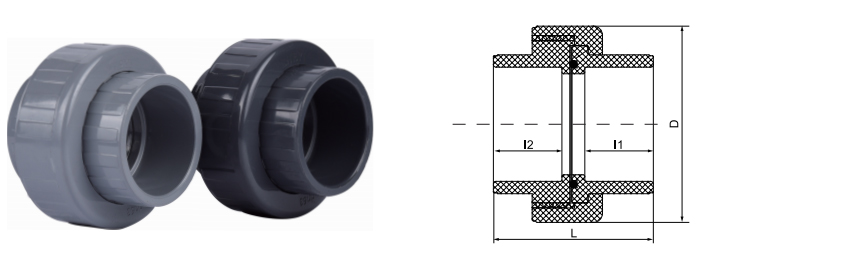

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TRZYCZĘŚCIOWE

Unia PCV / CPVC I

Złączka SCH80/DIN UPVC/CPVC I to wyspecjalizowana, trzyczęściowa złączka rurowa zaprojektowana w celu ułatwienia szybkiego łączenia i rozłączania odcinków rur bez konieczności dokonywania trwałych modyfikacji systemu. Złącza te, wyprodukowane zgodnie z normami ASTM SCH80 i DIN, zapewniają wszechstronny interfejs do obsługi płynów pod wysokim ciśnieniem. Wariant UPVC (nieplastyfikowany polichlorek winylu) został zaprojektowany z myślą o ogólnej odporności chemicznej i instalacjach wodnych w temperaturze otoczenia, natomiast wersja CPVC (chlorowany polichlorek winylu) rozszerza możliwości serwisowe w środowiskach korozyjnych o wysokiej temperaturze. Wewnętrzny pierścień uszczelniający typu O-ring zapewnia szczelne połączenie, co czyni go krytycznym elementem systemów wymagających częstej konserwacji lub rekonfiguracji modułowej w sektorach przemysłu ciężkiego.

SCH80 / DIN

PCV/CPVC

EPDM/FKM

PN10 - PN16

⦿

Zgodność z dwoma standardami

Dostępne w specyfikacjach wymiarowych SCH80 (ANSI) i DIN, zapewniając bezproblemową integrację z międzynarodowymi projektami rurociągów i istniejącą infrastrukturą.

⦿

Obojętność chemiczna

Struktura polimeru jest odporna na utlenianie, osadzanie się kamienia i korozję elektrochemiczną, zachowując integralność strukturalną podczas transportu agresywnych kwasów, zasad i soli.

⦿

Zakres oporu cieplnego

Jednostki UPVC obsługują pracę w temperaturze do 60°C, natomiast warianty CPVC obsługują płyny o wysokiej temperaturze do 95°C, zapewniając stabilność w przetwarzaniu energii jądrowej i baterii litowych.

⦿

Wysokie ciśnienie znamionowe

Grubość ścianki SCH80 zapewnia większą wytrzymałość mechaniczną i zdolność do utrzymywania ciśnienia w porównaniu ze standardowymi łącznikami SCH40.

Zestaw parametrów technicznych

Parametr techniczny Szczegóły specyfikacji

Skład materiału UPVC (polichlorek winylu) / CPVC (chlorowany polichlorek winylu)

Zgodność ze standardami ASTM D2467 (SCH80), DIN8061/8062

Materiał uszczelniający EPDM/FKM (Viton) O-rings for chemical compatibility

Typy połączeń Gniazdo (spawane rozpuszczalnikiem) lub gwintowane (NPT/BSPT)

Ciśnienie robocze PN10 / PN16 (w zależności od temperatury i średnicy)

Podstawowe scenariusze zastosowań

⚙

Półprzewodniki i elektronika

Transport ultraczystej wody (UPW) i chemikaliów klasy elektronicznej w pomieszczeniach czystych w celu zapobiegania zanieczyszczeniom jonowym.

⚙

Przetwarzanie energetyczne i chemiczne

Postępowanie z elektrolitami przy produkcji akumulatorów litowych, produkcji ogniw fotowoltaicznych i transporcie kwasowo-zasadowym w zakładach hutniczych.

⚙

Uzdatnianie wody

Integracja z przemysłowymi oczyszczalniami ścieków, systemami odsalania i sieciami dystrybucji wody pitnej.

⚙

Żywność i farmaceutyki

Transport płynów w środowiskach sanitarnych wymagających nietoksycznych, nie wypłukujących materiałów rurowych zgodnych ze standardami FDA i NSF.

Wytyczne dotyczące instalacji

Nakładanie cementu rozpuszczalnikowego: Przed nałożeniem odpowiedniego podkładu i cementu rozpuszczalnikowego upewnić się, że kielich i koniec rury są czyste i suche. Przed aktywacją systemu należy pozostawić wystarczający czas utwardzania, zgodnie z tabelami ciśnienia znamionowego producenta.
Kontrola uszczelki: Przed montażem sprawdź, czy uszczelka typu O-ring jest prawidłowo osadzona i wolna od zanieczyszczeń. W razie potrzeby nasmarować smarem na bazie silikonu; unikać olejów na bazie ropy naftowej, które mogą uszkodzić uszczelki EPDM.
Rozszerzalność cieplna: W wysokotemperaturowych instalacjach CPVC należy uwzględnić współczynnik rozszerzalności liniowej. Złączki należy rozmieścić tak, aby uniknąć nadmiernych naprężeń spowodowanych ruchami termicznymi.
Warunki przechowywania: Przechowywać armaturę w zacienionym miejscu, z dala od bezpośredniego narażenia na promieniowanie UV, aby zapobiec długotrwałej kruchości materiału. Przechowywać urządzenia w ich oryginalnym opakowaniu, aby chronić gwinty i powierzchnie uszczelniające przed uszkodzeniami mechanicznymi.

Krytyczne uwagi dotyczące konserwacji

Po każdym demontażu należy zawsze wymienić uszczelkę typu O-ring. Ponowne użycie skompresowanych uszczelek prowadzi do nieprzewidywalnych wycieków.
Okresowo sprawdzaj gwint nakrętki złączkowej pod kątem oznak odkształcenia lub wybielenia pod wpływem naprężenia, szczególnie w systemach charakteryzujących się częstymi wahaniami temperatury.
Nie używaj metalowych narzędzi do dokręcania nakrętki złączkowej powyżej siły ręcznej plus jedna czwarta obrotu. Nadmierne dokręcenie powoduje pękanie naprężeniowe w nakrętkach termoplastycznych.
W przypadku złączy CPVC pracujących w sposób ciągły w wysokiej temperaturze powyżej 80°C należy wdrożyć półroczny protokół kontroli pod kątem przebarwień materiału lub pęknięć powierzchni.
