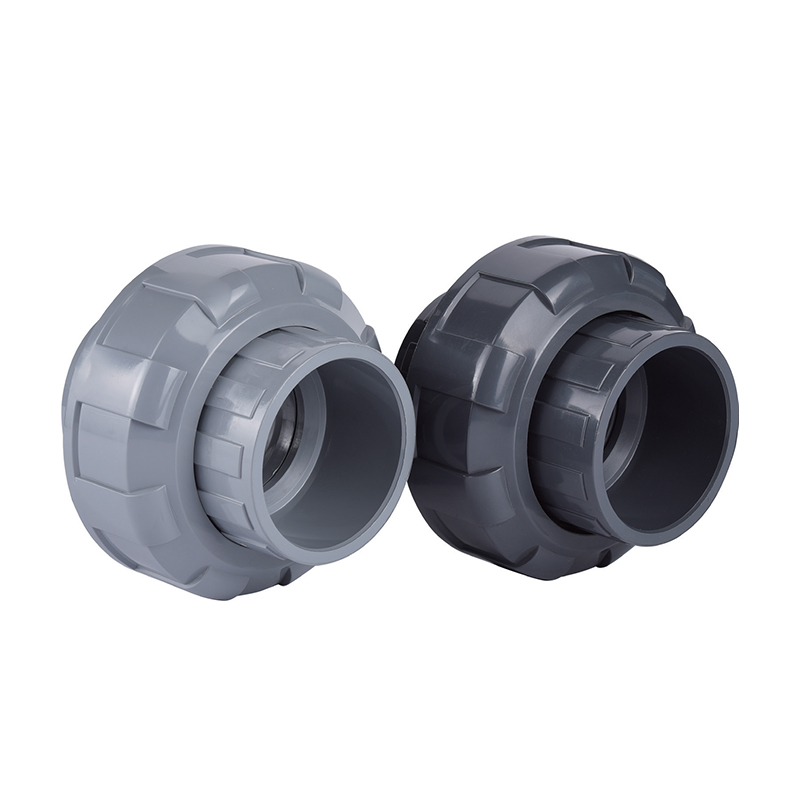

SCH8O/DIN UPVC/CPVC Ⅱ Złącze

Połączenie UPVC/CPVCⅡ wykazuje właściwości przeciwstarzeniowe, utrzymując właściwości fizyczne i chemiczne nawet w trudnych warunkach. Jego konstrukcja pozwala na szybki i łatwy montaż bez skomplikowanych narzędzi, oszczędzając czas i koszty.

Złącze zapewnia wyjątkową skuteczność uszczelniania, skutecznie zapobiegając wyciekom oraz zapewniając stabilność i bezpieczeństwo systemu.

Skontaktuj się z nami

Poprzedni：Złącze siodełka SCH8O/DIN UPVC/CPVC
Następny：SCH8O/DIN UPVC/CPVC Ⅰ Złącze

parametr aplikacja Normy techniczne

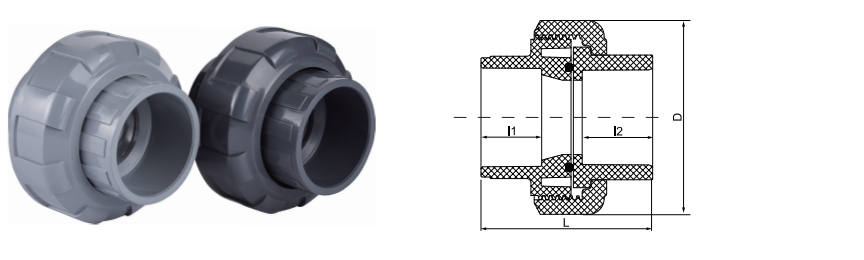

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · ZŁĄCZKA TRZYCZĘŚCIOWA

Złącze UPVC / CPVC typu II

Gniazdo lub gwint · Uszczelnienie EPDM/FKM · Podwójny standard

Złączka SCH80/DIN UPVC/CPVC II to kluczowy element zaprojektowany z myślą o bezpiecznym połączeniu i łatwej konserwacji przemysłowych systemów rurociągów termoplastycznych. Zaprojektowane tak, aby spełniały normy metryczne ASTM Schedule 80 i DIN, złącze to ma trzyczęściową konstrukcję, która umożliwia rozłączanie odcinków rur bez przecinania przewodu. Wariant UPVC (nieplastyfikowany polichlorek winylu) zapewnia odporność chemiczną do ogólnego uzdatniania wody i transportu płynów korozyjnych, podczas gdy wersja CPVC (chlorowany polichlorek winylu) jest specjalnie wykorzystywana do zastosowań w wyższych temperaturach i agresywnej obróbce chemicznej. Precyzyjnie obrobione gwinty i wysokiej jakości pierścienie uszczelniające z EPDM lub FKM zapewniają szczelne uszczelnienie w warunkach ciśnienia znamionowego, co czyni go standardowym wyborem w przypadku transportu płynów o wysokiej czystości i przemysłowych.

Zgodność z dwoma standardami

Dostępne w specyfikacjach SCH80 (ASTM) i DIN, co umożliwia bezproblemową integrację z różnymi międzynarodowymi konfiguracjami rurociągów.

Wszechstronność materiału

Opcje UPVC dla płynów korozyjnych w temperaturze otoczenia i CPVC dla odporności chemicznej w podwyższonej temperaturze do 93°C (200°F).

Łatwość konserwacji systemu

Konstrukcja złącza ułatwia szybką wymianę zaworu lub sprzętu, redukując przestoje w środowiskach ciągłego przetwarzania.

Bezwładność chemiczna

Niekorozyjny materiał termoplastyczny zapobiega wypłukiwaniu jonów, utrzymując czystość medium w wrażliwych zastosowaniach elektronicznych lub farmaceutycznych.

Dane techniczne

Opcje materiałowe

PCV (szary), CPVC (jasnoszary/beżowy)

Ocena ciśnienia

PN16 lub SCH80 (różni się w zależności od rozmiaru i temperatury)

Typ połączenia

Gniazdo (cement rozpuszczalnikowy) lub gwintowane (NPT/PT)

Materiał uszczelniający

O-ringi z EPDM lub FKM (Viton).

Zgodność ze standardami

ASTM D2467, ASTM F439, DIN 8063

▣

Półprzewodniki i elektronika

Transport ultraczystej wody (UPW) i chemikaliów klasy elektronicznej, w przypadku których należy wyeliminować zanieczyszczenia metaliczne.

▣

Chemia i metalurgia

Transport kwasów, zasad i soli w liniach galwanicznych, procesach trawienia i systemach dozowania środków chemicznych.

▣

Energia Odnawialna

Rurociągi do produkcji ogniw fotowoltaicznych (PV) i przetwarzania elektrolitu w akumulatorach litowo-jonowych.

▣

Przemysłowe uzdatnianie wody

Obsługa ścieków przemysłowych, odsalanie wody morskiej i dystrybucja wody pitnej.

▣

Żywność i farmaceutyka

Transport sanitarny wody dejonizowanej i roztworów czyszczących na miejscu (CIP).

Wytyczne dotyczące instalacji

Spawanie rozpuszczalnikowe: Upewnij się, że końce rur są kwadratowe i pozbawione zadziorów. Użyj odpowiedniego podkładu i cementu rozpuszczalnikowego specyficznego dla materiału (UPVC vs. CPVC), aby zapewnić wiązanie molekularne.
Kontrola pierścienia uszczelniającego: Przed montażem sprawdź, czy pierścień uszczelniający jest prawidłowo osadzony w swoim rowku i jest wolny od zanieczyszczeń, aby zapobiec wyciekom z obejścia.
Dokręcanie ręczne: Złącza powinny być zasadniczo dokręcane ręcznie. Unikaj nadmiernego dokręcania kluczy, ponieważ nadmierna siła może spowodować pękanie naprężeniowe elementów nakrętek termoplastycznych.
Warunki przechowywania: Przechowywać w chłodnym, suchym środowisku z dala od bezpośredniego narażenia na promieniowanie UV, aby zapobiec długotrwałej degradacji struktury polimeru.
Rozszerzalność cieplna: W przypadku stosowania w liniach wysokotemperaturowych CPVC należy upewnić się, że system rur zawiera odpowiednie pętle rozszerzające, aby zapobiec naprężeniom mechanicznym złączy.

Konserwacja i kontrola

Okresowo sprawdzaj nakrętkę złączkową pod kątem oznak pełzania lub pęknięć, zwłaszcza w zastosowaniach termicznych wymagających dużej liczby cykli.
Wymieniaj pierścienie uszczelniające podczas każdego demontażu. Ponowne użycie sprężonych lub starych uszczelek zagraża integralności wycieku.
W przypadku złączy CPVC stosowanych w gorących substancjach chemicznych należy co roku sprawdzać pod kątem zmiany koloru lub zmiękczenia powierzchni jako wskaźników ataku chemicznego.
Nie używaj smarów na bazie ropy naftowej do gwintów i pierścieni typu O-ring. Stosuj wyłącznie smary na bazie silikonu lub PTFE zatwierdzone do stosowania z tworzywami termoplastycznymi.
Podczas ponownego podłączania po konserwacji należy upewnić się, że gwinty są czyste i nieuszkodzone. Gwint krzyżowy prowadzi do natychmiastowego uszkodzenia uszczelnienia.

Złącza te są szeroko stosowane w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody do transportu cieczy kwasowo-alkalicznych, wody ultraczystej, wody pitnej, wody klasy elektronicznej i rurociągów ścieków przemysłowych.
