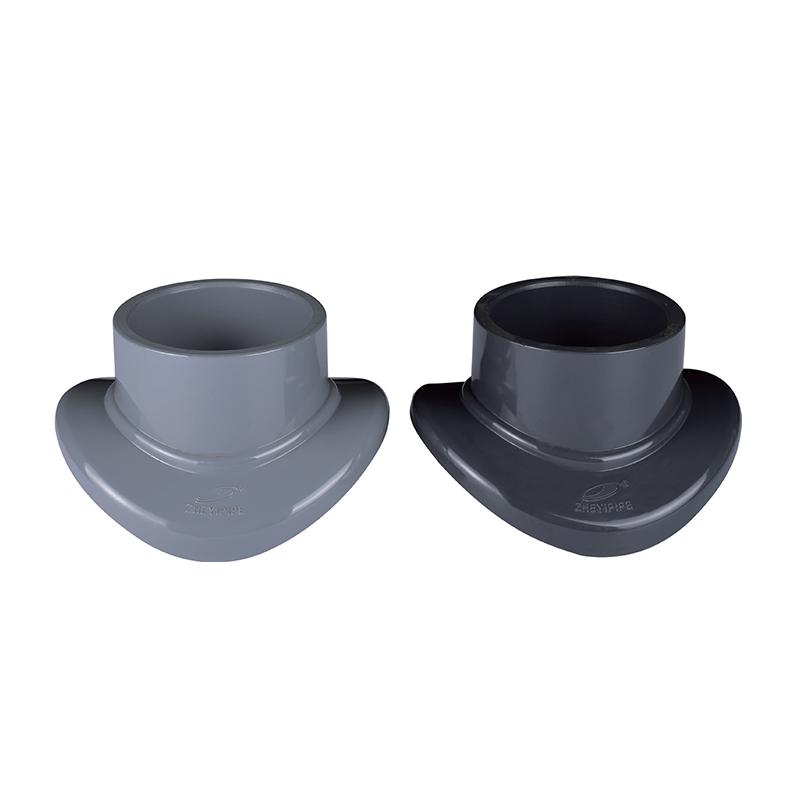

Złącze siodełka SCH8O/DIN UPVC/CPVC

Złącze siodłowe słynie z unikalnej konstrukcji w kształcie siodła, umożliwiającej łączenie odgałęzień bez przecinania lub uszkadzania głównego rurociągu. Upraszcza to instalację oraz zmniejsza trudności i koszty konstrukcji, zapewniając jednocześnie właściwości uszczelniające zapobiegające wyciekom.

Nadaje się do systemów zaopatrzenia w ciepłą i zimną wodę, systemów przeciwpożarowych oraz w branżach takich jak chemiczna i farmaceutyczna. Złącza siodłowe UPVC/CPVC zapewniają niezawodne rozwiązania połączeniowe do różnorodnych zastosowań.

Skontaktuj się z nami

Poprzedni：Obsługa rur UPVC/CPVC
Następny：SCH8O/DIN UPVC/CPVC Ⅱ Złącze

parametr aplikacja Normy techniczne

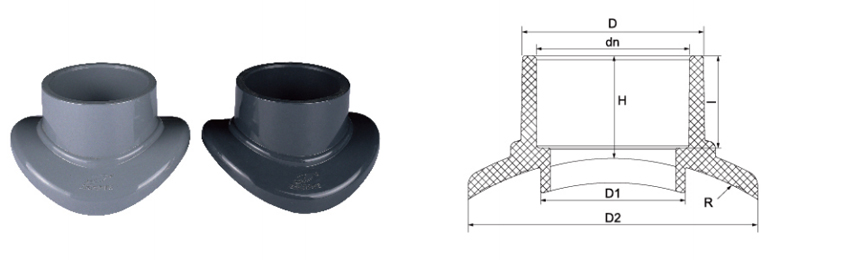

Rozmiar nominalny Φ	ΦD	ΦD1	ΦD2	R	H	ja
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · PRZEŁĄCZNIK SIODŁOWY

Rozwiązanie do łączenia odgałęzień UPVC / CPVC

Konstrukcja zaciskowa · Brak przecinania rurociągu · Zgodność z dwoma standardami

Złącze siodłowe SCH80/DIN UPVC/CPVC to wyspecjalizowany element rurowy przeznaczony do rozgałęziania istniejących rurociągów bez konieczności przecinania lub rozległej rekonfiguracji systemu. Te złącza siodełkowe, wyprodukowane zgodnie z amerykańskimi normami wymiarowymi SCH80 i europejskimi DIN, są dostępne z nieplastyfikowanego polichlorku winylu (UPVC) i chlorowanego polichlorku winylu (CPVC). Konstrukcja mechaniczna składa się z dwuczęściowej konstrukcji zaciskowej, która tworzy szczelne połączenie wokół głównej rury, ułatwiając montaż przewodów wtórnych do dystrybucji płynu. Złącza te zaprojektowano tak, aby wytrzymywały stężenia skoncentrowanych środków chemicznych i środowiska o wysokim ciśnieniu, powszechne w transporcie płynów przemysłowych, zapewniając stabilny interfejs dla czujników, mierników lub bocznych przedłużeń rur.

◆

Obojętność chemiczna

Zarówno warianty UPVC, jak i CPVC wykazują wysoką odporność na kwasy, zasady i sole, zapobiegając degradacji materiału podczas transportu korozyjnych płynów przemysłowych lub ultraczystej wody.

◆

Integralność strukturalna

Grubość ścianki SCH80 zapewnia wyższe wartości ciśnienia w porównaniu do standardowych złączek, zapewniając, że złącze siodłowe zachowuje swoją szczelność nawet przy wahaniach hydraulicznych.

◆

Łatwość integracji

Mechanizm zaciskowy pozwala na szybką rozbudowę sieci rurociągów, znacznie redukując godziny pracy i przestoje systemu podczas modernizacji lub konserwacji obiektu.

◆

Wszechstronność temperaturowa

Wariant CPVC obsługuje podwyższone zakresy temperatur do 93°C (200°F), dzięki czemu nadaje się do transportu gorących cieczy korozyjnych i uzdatniania wody przemysłowej.

Dane techniczne

Zgodność ze standardami ASTM SCH80, DIN 8061/8062

Opcje materiałowe UPVC (polichlorek winylu), CPVC (chlorowany polichlorek winylu)

Typ połączenia Zacisk mechaniczny z uszczelką typu O-ring / interfejs cementu rozpuszczalnikowego

Zakres rozmiarów Kompatybilny z rurami głównymi o średnicach od 20 mm do 400 mm

Ciśnienie robocze PN10 - PN16 (w zależności od rozmiaru i materiału)

Kluczowe funkcje

Konstrukcja zaciskowa eliminuje przecinanie rurociągu

Uszczelka typu O-ring zapewnia szczelne połączenie odgałęzienia

Kompatybilne z rurami o wymiarach SCH80 i DIN

Gatunek CPVC nadaje się do zastosowań z gorącymi cieczami o temperaturze do 93°C

Nadaje się do montażu czujnika, manometru lub bocznej rury

Skraca przestoje systemu podczas rozbudowy

Półprzewodniki i elektronika

Dystrybucja wody do zastosowań elektronicznych i wody ultraczystej (UPW) w pomieszczeniach czystych, gdzie wymagana jest niska wymywalność.

Chemia i metalurgia

Bezpieczny transport stężonych kwasów i cieczy zasadowych w zakładach galwanicznych i zakładach przetwórstwa chemicznego.

Energia Odnawialna

Infrastruktura rurociągów do produkcji ogniw fotowoltaicznych i linii do produkcji elektrolitu do akumulatorów litowych.

Przemysłowe uzdatnianie wody

Obsługa ścieków przemysłowych, odsalanie wody morskiej i transport wody dejonizowanej w obiektach nuklearnych i spożywczych.

▼

Wytyczne dotyczące instalacji

Przygotowanie powierzchni: Przed zamontowaniem złącza siodełkowego należy upewnić się, że główna powierzchnia rury jest wolna od zanieczyszczeń, zarysowań i wilgoci, aby mieć pewność, że uszczelka będzie szczelna.
Kontrola momentu obrotowego: Podczas dokręcania śrub mechanicznych zacisku siodełka należy zastosować równomierny moment obrotowy we wszystkich punktach, aby zapobiec miejscowym naprężeniom materiału UPVC/CPVC, które mogłyby prowadzić do pęknięć pod wpływem czynników środowiskowych.
Stosowanie kleju: W przypadku siodeł zgrzewanych rozpuszczalnikiem należy użyć odpowiedniego podkładu i cementu określonego dla UPVC lub CPVC. Nie mieszać cementów przeznaczonych do różnych typów materiałów.
Warunki przechowywania: Przechowywać komponenty w chłodnym i suchym środowisku, z dala od bezpośredniego narażenia na promieniowanie UV. Długotrwałe promieniowanie ultrafioletowe może z czasem wpłynąć na odporność polimerów na bazie PCW na uderzenia.

▲

Konserwacja i kontrola

Okresowo sprawdzaj uszczelkę typu O-ring pod kątem oznak odkształcenia ściskającego lub ataku chemicznego. Wymień, jeśli zauważysz jakiekolwiek pęknięcia lub spłaszczenia.
Co roku sprawdzaj moment dokręcenia śrub. Wibracje lub cykle termiczne mogą powodować stopniowe poluzowanie zacisku mechanicznego.
W przypadku złączy siodłowych CPVC pracujących na gorąco należy monitorować pod kątem odbarwień lub kruchości, które są wczesnymi wskaźnikami degradacji materiału.
Podczas demontażu wymień wszystkie uszczelki i pierścienie typu O-ring, zamiast ponownie używać starych uszczelek, aby zachować szczelność.

Te złącza siodłowe są wykorzystywane w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody do transportu cieczy kwasowo-alkalicznych, ultraczystej wody, wody pitnej, wody klasy elektronicznej i rurociągów ścieków przemysłowych.

DIN 8061/8062 ASTM SCH80 Odporny na promieniowanie UV (wybrane gatunki) Odporny chemicznie
