Kołnierz pętli SCH8O/DIN UPVC/CPVC

Kołnierz pętli UPVC/CPVC jest stosowany w zastosowaniach przemysłowych i budowlanych. Zapewnia odporność na korozję i wysoką temperaturę, dzięki czemu nadaje się do transportu różnych cieczy i gazów.

Kołnierz zaprojektowano z myślą o łatwym montażu, zapewnieniu bezpiecznych połączeń rurowych i zmniejszeniu ryzyka wycieków. Kołnierz pętli UPVC/CPVC idealnie nadaje się do zastosowań w takich gałęziach przemysłu, jak uzdatnianie wody, chemikalia i HVAC, skutecznie wydłużając żywotność systemów rurociągowych.

Skontaktuj się z nami

Poprzedni：SCH8O/DIN UPVC/CPVC Blind Flange
Następny：Koszulka redukcyjna SCH8O/DIN UPVC/CPVC

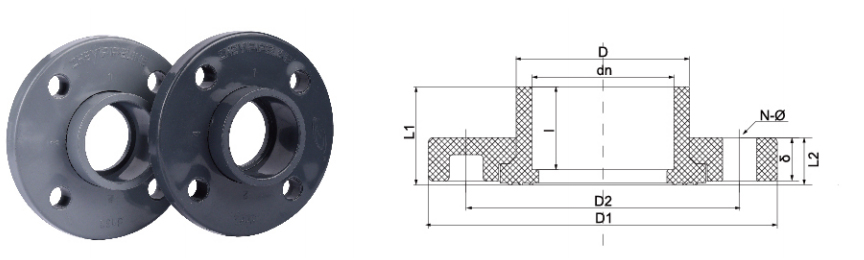

parametr aplikacja Normy techniczne

ROZMJaAR/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DJaN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	Ja	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	Ja	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	Ja	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Flange - Bezpieczne i wszechstronne połączenia rurowe

Kołnierz pętli SCH80/DIN to zaprojektowany element przeznaczony do tworzenia niezawodnych i demontowalnych połączeń w systemach rurociągów PVC i CPVC. Ułatwia integrację rurociągów z tworzyw sztucznych z metalowymi kołnierzami, pompami i zaworami, zgodnie z normami SCH80 i DIN. Produkt ten jest wytwarzany w celu zapewnienia spójności wymiarowej i integralności mechanicznej w określonych warunkach pracy, dzięki czemu nadaje się do szerokiego zakresu zastosowań przemysłowych.

Cechy produktu

Podwójna stiardowa kompatybilność: Zaprojektowany tak, aby pasował do obu SCH80 and DIN wzory śrub, zapewniające wszechstronne rozwiązanie dla systemów wymagających międzynarodowej kompatybilności. Funkcja ta upraszcza zamówienia na projekty, które muszą być zgodne z wieloma standardami regionalnymi.
Odporność na korozję: Wyprodukowano z UPVC (Nieplastyfikowany polichlorek winylu) lub CPVC (Chlorowany polichlorek winylu), korpus kołnierza jest odporny na szerokie spektrum substancji chemicznych, kwasów, zasad i soli. Cecha ta ma kluczowe znaczenie dla długotrwałego stosowania w środowiskach korozyjnych.
Integralność strukturalna: Konstrukcja pętli umożliwia swobodny obrót kołnierza w celu wyrównania śrub, upraszczając montaż, podczas gdy piasta rdzenia utrzymuje sztywne połączenie z rurą. Zapobiega to naprężeniom połączeń i zapewnia bezpieczne uszczelnienie.
Ocena wysokiego ciśnienia: Zaprojektowany tak, aby wytrzymać wartości ciśnienia zgodne z harmonogramem rur SCH80, dzięki czemu nadaje się do zastosowań wymagających wyższej tolerancji ciśnienia niż standardowe systemy PVC.

Specyfikacje techniczne

Materiał	Wymiary	Standard	Ciśnienie nominalne
UPVC (PVC-U) / CPVC (PVC-C)	Zobacz specyfikacje SCH80 i DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Klasa 150
Dostępne rozmiary	Typ połączenia	Kolor	Kompatybilność uszczelek
1/2 cala do 12 cali (DN15 do DN300)	Gniazdo Cementowe Rozpuszczalnikowe	Szary (UPVC), jasnoszary/brązowy (CPVC)	EPDM, FPM (FKM)

Pola aplikacji

Kołnierz pętli SCH80/DIN jest stosowany w systemach wymagających bezpiecznego, odpornego chemicznie i demontowalnego połączenia. Typowe zastosowania obejmują:

Oczyszczalnie wody i ścieków
Zakłady przetwórstwa i przeładunku chemikaliów
Rurociągi procesowe przemysłowe do płynów korozyjnych
Systemy basenowe i wodne wymagające solidnych, trwałych komponentów
Działalność górnicza i rafineryjna
Obiekty wytwarzania energii

---

Często zadawane pytania

1. Czym kołnierz pętli UPVC różni się od tradycyjnego kołnierza stałego pod względem instalacji i zastosowania?

Kołnierz chwytaka posiada swobodnie obracający się pierścień, który upraszcza wyrównywanie otworów na śruby podczas montażu, co jest znaczną zaletą w ciasnych przestrzeniach lub gdy rury są już zabezpieczone. Stały kołnierz wymaga precyzyjnego ustawienia obrotowego całego odcinka rury, co może być trudniejsze. Mechanizm obrotowy kołnierza chwytaka pomaga również zmniejszyć naprężenia w układzie rurociągów, szczególnie podczas łączenia ze stałymi elementami metalowymi. Aby uzyskać szczegółowe instrukcje instalacji i najlepsze praktyki, zapoznaj się z naszą dokumentacją techniczną lub skontaktuj się z naszym zespołem wsparcia.

2. Jakie jest ograniczenie temperatury i ciśnienia dla kołnierza SCH80/DIN CPVC i jak wypada on w porównaniu z kołnierzami metalowymi w środowiskach korozyjnych?

Kołnierz SCH80/DIN CPVC został zaprojektowany do zastosowań w wyższych temperaturach niż UPVC, z maksymalną temperaturą pracy zazwyczaj do 200 °F (93 °C) i ciśnieniem znamionowym zgodnym z normami SCH80. Chociaż kołnierze metalowe często mają wyższe wartości ciśnienia granicznego, są podatne na korozję powodowaną przez wiele chemikaliów przemysłowych. Natomiast kołnierz CPVC zachowuje swoją integralność strukturalną w środowisku korozyjnym, co może powodować degradację alternatywnych metali. Decyzja pomiędzy CPVC a kołnierzem metalowym powinna opierać się na kompleksowej analizie rodzaju płynu, temperatury roboczej i wymaganego ciśnienia. Nasz zespół inżynierów może zapewnić szczegółową analizę kompatybilności materiałów dla Twojego konkretnego zastosowania.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Kołnierz pętli SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Kołnierz pętli SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Zrozumienie zaworów chemicznych i litowych UPVC/CPVC (DIN/...
Sep 11,2025
Wprowadzenie do zaworów UPVC i CPVC Co to jest Zawory UPVC i CPVC ? UPVC (niezachwiany chlorek poliwinylu) i CPVC (chlorowany polichlorek winylu) są trwałe, oporne na korozję termoplastyki powszechnie sto...
dowiedz się więcej
Złącze rurowe UPVC/CPVC: ostateczny przewodnik po instalac...
Sep 04,2025
Wprowadzenie: kompleksowy przewodnik po Złącze rur UPVC/CPVC W nowoczesnej konstrukcji, renowacji domów i pola przemysłowe systemy rurociągów są niezbędną linią życia. I UPVC (Unplastylizowany chlorek ...
dowiedz się więcej
Wybór odpowiedniego zaworu UPVC lub CPVC do obsługi chemic...
Aug 25,2025
Wybór odpowiedniego zaworu jest krytyczną decyzją w dowolnym obiekcie przetwarzania chemicznym lub baterii litowo-jonowej. Niewłaściwy wybór może prowadzić do wycieków, kosztownych przestojów i zagrożeń bezpieczeństwa...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Kołnierz pętli SCH8O/DIN UPVC/CPVC Wiedza branżowa

Jak poprawnie wybrać Kołnierz pętli UPVC/CPVC ? Przewodnik po ocenie ciśnienia i adaptacji temperatury

Kołnierz pętli UPVC (nieplastyfikowany polichlorek winylu) i CPVC (chlorowany polichlorek winylu) odgrywają kluczową rolę w przemysłowych systemach rurociągów, szczególnie w sytuacjach, gdy konieczne jest buforowanie rozszerzalności cieplnej, wibracji lub przemieszczenia rur. Prawidłowy wybór wymaga kompleksowego uwzględnienia właściwości materiału, ciśnienia znamionowego, zakresu temperatur i konkretnych wymagań zastosowań branżowych. Poniżej znajduje się przewodnik wyboru dla różnych branż:

1. Wybór materiałów: UPVC vs CPVC
UPVC: Nadaje się do scenariuszy normalnej temperatury (0°C~60°C) i niskiego ciśnienia, odporności na korozję kwasową i alkaliczną, niskich kosztów, powszechnie stosowany w wodzie pitnej (woda pitna) i przemysłowym uzdatnianiu wody (przemysłowe uzdatnianie wody).
CPVC: Wyższa odporność na temperaturę (-20°C~110°C), większa odporność na ciśnienie, nadaje się do mediów wysokotemperaturowych, takich jak transport chłodziwa w przemyśle fotowoltaicznym lub płyny korozyjne w metalurgii (metalurgia).

2. Adaptacja poziomu ciśnienia
Klasa 150: Nadaje się do układów niskociśnieniowych, takich jak bezpieczna woda pitna i dostarczanie ultraczystej wody do półprzewodników elektronicznych.
Klasa 200/Klasa 300: Nadaje się do scenariuszy średniego i wysokiego ciśnienia, takich jak rurociągi pomocnicze elektrowni jądrowych lub wysokociśnieniowe systemy odprowadzania ścieków przemysłowych.

3. Przewodnik adaptacji aplikacji branżowych
Lek: Musi spełniać normy FDA, preferowany jest CPVC (odporność na sterylizację w wysokiej temperaturze), a poziom ciśnienia wynosi zwykle klasę 150.
Fotowoltaika: CPVC jest bardziej odpowiedni, ponieważ wymaga cyrkulacji chłodziwa w wysokiej temperaturze i wymaga odporności na temperaturę i ciśnienie (klasa 200).
Metalurgia: Silne środowisko kwaśno-alkaliczne, UPVC (temperatura normalna) lub CPVC (wysoka temperatura), poziom ciśnienia należy dobrać w zależności od ciśnienia pompowania (zwykle klasa 200~300).
Energia jądrowa: Rury pomocnicze mogą wykorzystywać CPVC (wersja zmodyfikowana odporna na promieniowanie), klasa 300, aby zapewnić redundancję bezpieczeństwa.
Elektroniczny półprzewodnik: Ultraczysty system wodny zaleca UPVC (niski osad), klasa 150 jest wystarczająca.

4. Zalecenia dotyczące instalacji i konserwacji
Unikaj nadmiernej temperatury i nadciśnienia: UPVC łatwo zmiękcza się w temperaturze >60°C, a CPVC wymaga dodatkowego wsparcia w temperaturze >110°C.
Adaptacja materiału uszczelniającego: Uszczelki EPDM nadają się do wody pitnej, a uszczelki PTFE są bardziej odpowiednie do mocnych kwasów (takich jak ścieki metalurgiczne).
Regularna kontrola: Środowiska silnie korozyjne, takie jak ścieki przemysłowe, wymagają skróconych cykli konserwacji.
