Koszulka redukcyjna SCH8O/DIN UPVC/CPVC

Koszulka redukcyjna UPVC/CPVC jest stosowana w przemyśle uzdatniania wody, przemyśle chemicznym i budowlanym. Wykonany z wysokiej jakości materiałów UPVC lub CPVC, charakteryzuje się odpornością na korozję i wydajnością w wysokiej temperaturze.

Trójnik redukcyjny przeznaczony jest do łączenia rur o różnych średnicach, umożliwiając płynne przejścia w systemie rurociągów, zmniejszając opór przepływu i poprawiając ogólną wydajność. Jest łatwy w instalacji, zapewnia uszczelnienie zapobiegające wyciekom i jest lekki, co zapewnia wygodny transport i instalację. Koszulka Reducing Tee spełnia międzynarodowe standardy, aby zapewnić niezawodną jakość.

Skontaktuj się z nami

Poprzedni：Kołnierz pętli SCH8O/DIN UPVC/CPVC
Następny：SCH8O/DIN UPVC/CPVC 45°Elbow

parametr aplikacja Normy techniczne

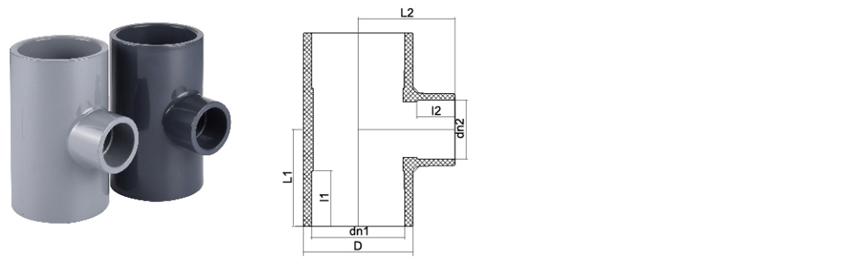

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

Koszulka redukcyjna SCH80/DIN UPVC/CPVC - zgodne ze standardami rozwiązania w zakresie montażu rur

Na tej stronie produktu znajdują się specyfikacje techniczne i szczegóły zastosowania naszych koszulek redukcyjnych UPVC/CPVC zgodnych ze standardami SCH80 i DIN. Złączki te zaprojektowano tak, aby precyzyjnie przekierowywały przepływ i zmniejszały średnicę w przemysłowych systemach rurociągów, zapewniając niezawodną wydajność w różnych zastosowaniach związanych z przenoszeniem płynów.

Cechy produktu

Podwójna zgodność ze standardami: Wyprodukowano zgodnie z normami ASTM D1784 (SCH80) i DIN 8063, co gwarantuje dokładność wymiarową i kompatybilność z szeroką gamą przemysłowych sieci rurowych.
Odporność na korozję: Wykonany z nieplastyfikowanego polichlorku winylu (UPVC) i chlorowanego polichlorku winylu (CPVC), zapewniający odporność na kwasy, zasady, sole i inne żrące substancje chemiczne. Ta właściwość wydłuża żywotność w przetwórstwie chemicznym, uzdatnianiu wody i zastosowaniach laboratoryjnych.
Integralność strukturalna: Zaprojektowany z solidną grubością ścianki, aby wytrzymać wysokie zmiany ciśnienia i temperatury, utrzymując stabilność złącza pod wpływem naprężeń eksploatacyjnych. Nadaje się zarówno do zastosowań ciśnieniowych, jak i bezciśnieniowych, w tym do systemów wody pitnej, chemikaliów przemysłowych i ścieków.
Bezproblemowe połączenie: Zaprojektowany z myślą o bezpiecznych, nieszczelnych połączeniach cementowo-rozpuszczalnikowych lub gwintowanych, ułatwiających wydajną instalację i konserwację systemu. Precyzyjny otwór wewnętrzny zapewnia płynny przepływ płynu, minimalizując straty ciśnienia i turbulencje.

Specyfikacje techniczne

Parametr	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiał	UPVC (typ I stopień I), CPVC (klasa komórkowa 23447)	UPVC, CPVC
Standardy	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Ciśnienie robocze	Do 150 PSI przy 73,4°F (23°C)	PN 10 / PN 16
Zakres temperatur	UPVC: 0°C do 60°C; CPVC: -10°C do 95°C	UPVC: 0°C do 60°C; CPVC: -10°C do 95°C

Obszary zastosowań

Trójnik redukcyjny SCH80/DIN UPVC/CPVC jest integralnym elementem systemów wymagających trwałego i niezawodnego zarządzania przepływem. Jego zastosowanie obejmuje różne branże, w tym:

Przetwarzanie i przechowywanie chemiczne
Zakłady uzdatniania i dystrybucji wody
Systemy gospodarowania ściekami
Linie do przesyłu płynów laboratoryjnych
Przetwórstwo żywności i napojów

Wspólne zapytania dotyczące zamówień publicznych

1. Jakie są kluczowe różnice pomiędzy koszulkami redukcyjnymi standardu SCH80 i DIN i jak wybrać odpowiednią do mojego projektu?

Podstawowa różnica polega na ich standardach wymiarowych i wartościach ciśnienia. SCH80 to amerykańska norma oparta na rozmiarze rury, natomiast DIN to europejska norma metryczna oparta na ciśnieniu nominalnym (PN). Złączki SCH80 są powszechnie stosowane w Ameryce Północnej do zastosowań wysokociśnieniowych, podczas gdy DIN jest powszechny w Europie i Azji. Prawidłowy wybór zależy od istniejącej infrastruktury rurociągów i wymagań projektu. Aby uzyskać szczegółowe informacje na temat rozmiarów i kompatybilności, zapoznaj się ze specyfikacjami technicznymi lub skontaktuj się z naszym zespołem inżynierów, aby zapewnić płynną integrację.

2. Jak temperatura i ciśnienie znamionowe trójnika redukującego UPVC wypadają w porównaniu z trójnikiem redukującym CPVC w środowisku przetwarzania chemicznego?

Złączki UPVC i CPVC są wysoce odporne na chemikalia, ale różnią się granicami temperatury roboczej. UPVC nadaje się do zastosowań o maksymalnej temperaturze około 60°C (140°F), podczas gdy CPVC radzi sobie z wyższymi temperaturami do 95°C (203°F) i nadaje się do gorących płynów korozyjnych. Jeśli Twoja aplikacja obejmuje gorące płyny lub parę, trójnik redukcyjny CPVC jest bardziej odpowiednim i niezawodnym wyborem. Wybór odpowiedniego materiału ma kluczowe znaczenie dla integralności i trwałości systemu. Nasze karty charakterystyki produktu zawierają szczegółowe krzywe obniżania ciśnienia dla różnych temperatur, które należy przejrzeć pod kątem konkretnych warunków pracy.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Koszulka redukcyjna SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Koszulka redukcyjna SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Zrozumienie zaworów chemicznych i litowych UPVC/CPVC (DIN/...
Sep 11,2025
Wprowadzenie do zaworów UPVC i CPVC Co to jest Zawory UPVC i CPVC ? UPVC (niezachwiany chlorek poliwinylu) i CPVC (chlorowany polichlorek winylu) są trwałe, oporne na korozję termoplastyki powszechnie sto...
dowiedz się więcej
Złącze rurowe UPVC/CPVC: ostateczny przewodnik po instalac...
Sep 04,2025
Wprowadzenie: kompleksowy przewodnik po Złącze rur UPVC/CPVC W nowoczesnej konstrukcji, renowacji domów i pola przemysłowe systemy rurociągów są niezbędną linią życia. I UPVC (Unplastylizowany chlorek ...
dowiedz się więcej
Wybór odpowiedniego zaworu UPVC lub CPVC do obsługi chemic...
Aug 25,2025
Wybór odpowiedniego zaworu jest krytyczną decyzją w dowolnym obiekcie przetwarzania chemicznym lub baterii litowo-jonowej. Niewłaściwy wybór może prowadzić do wycieków, kosztownych przestojów i zagrożeń bezpieczeństwa...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Koszulka redukcyjna SCH8O/DIN UPVC/CPVC Wiedza branżowa

Wybór Koszulki redukcyjne UPVC/CPVC w przemysłowych systemach rurowych: normy wielkości, wartości znamionowe ciśnienia i kompatybilność chemiczna

W przemysłowych systemach rurociągów wybór trójników redukcyjnych UPVC/CPVC (trójników redukcyjnych) musi kompleksowo uwzględniać normy wielkości, wartości znamionowe ciśnienia i kompatybilność chemiczną, aby zapewnić bezpieczeństwo systemu i długoterminową stabilność. Poniżej przedstawiono kluczowe punkty wyboru dla różnych zastosowań branżowych:

1. Normy wielkości i wartości znamionowe ciśnienia
UPVC (nieplastyfikowany polichlorek winylu) nadaje się do normalnych scenariuszy temperaturowych i niskociśnieniowych (takich jak ≤60°C) i jest powszechnie stosowany w wodzie pitnej, przemysłowym uzdatnianiu wody i innych systemach. Rozmiar musi być zgodny z normami ISO 1452 lub ASTM D1785.

CPVC (chlorowany polichlorek winylu) charakteryzuje się wyższą odpornością na temperaturę (do 90°C) i nadaje się do płynów wysokotemperaturowych, takich jak rury chłodzące w przemyśle fotowoltaicznym lub procesy trawienia w metalurgii. Musi być zgodny z normami ASTM F441, a ciśnienie znamionowe musi odpowiadać konstrukcji układu (takiej jak SCH 80/40).

2. Kompatybilność chemiczna
Różne gałęzie przemysłu mają rygorystyczne wymagania dotyczące korozyjności materiałów:

Przemysł półprzewodników elektronicznych i medycyna wymagają rur o wysokiej czystości. CPVC ma doskonałą odporność chemiczną i jest odporny na ultraczystą wodę i słabe media kwasowe/alkaliczne.
W układzie pomocniczym elektrowni jądrowych UPVC/CPVC musi przejść test odporności na promieniowanie, aby uniknąć wycieków spowodowanych degradacją chemiczną.
Gdy ścieki przemysłowe zawierają substancje żrące (takie jak chlor i siarczek), CPVC ma lepszą odporność na korozję niż UPVC, ale należy zweryfikować działanie przeciwstarzeniowe po długotrwałym kontakcie.

3. Sugestie dotyczące adaptacji aplikacji branżowych
Bezpieczna woda pitna: Aby zapewnić nietoksyczność, preferowany jest UPVC z certyfikatem NSF.
Scenariusze wysokiej temperatury/korozji (takie jak metalurgia, fotowoltaika): CPVC jest bardziej niezawodny i należy zwrócić szczególną uwagę na materiał uszczelniający interfejs (taki jak uszczelka EPDM).
Przemysł precyzyjny (półprzewodniki, medycyna): Wybierz CPVC z gładką ścianą wewnętrzną, aby zmniejszyć ryzyko pozostałości płynu.
