{config.cms_name} Dom / Produkty / Zawór UPVC/CPVC / Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC
Zheyi Pipeline (Wuhan) Co., Ltd.
na zamówienie Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego

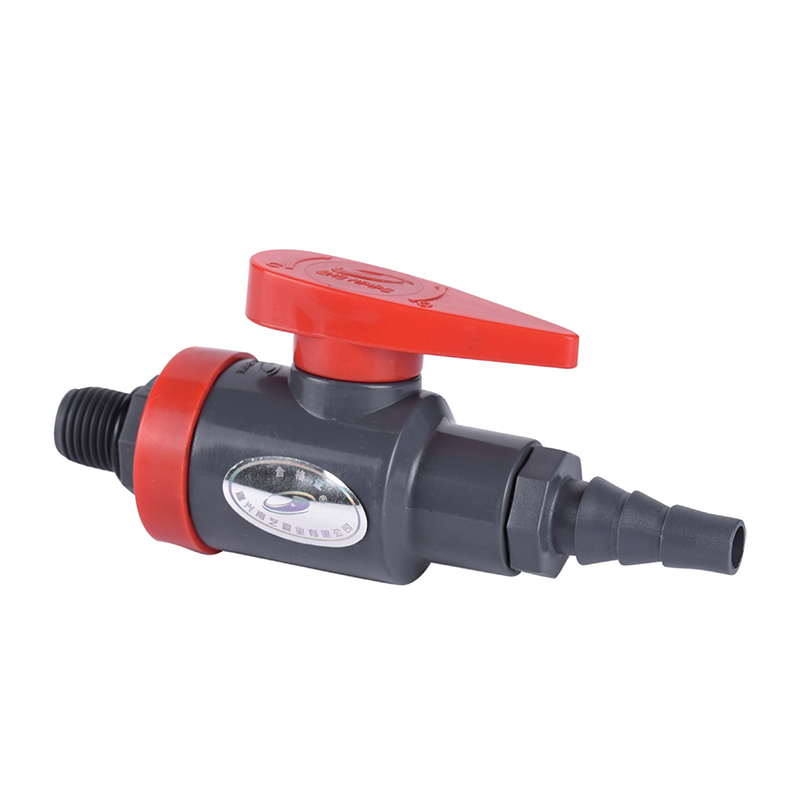

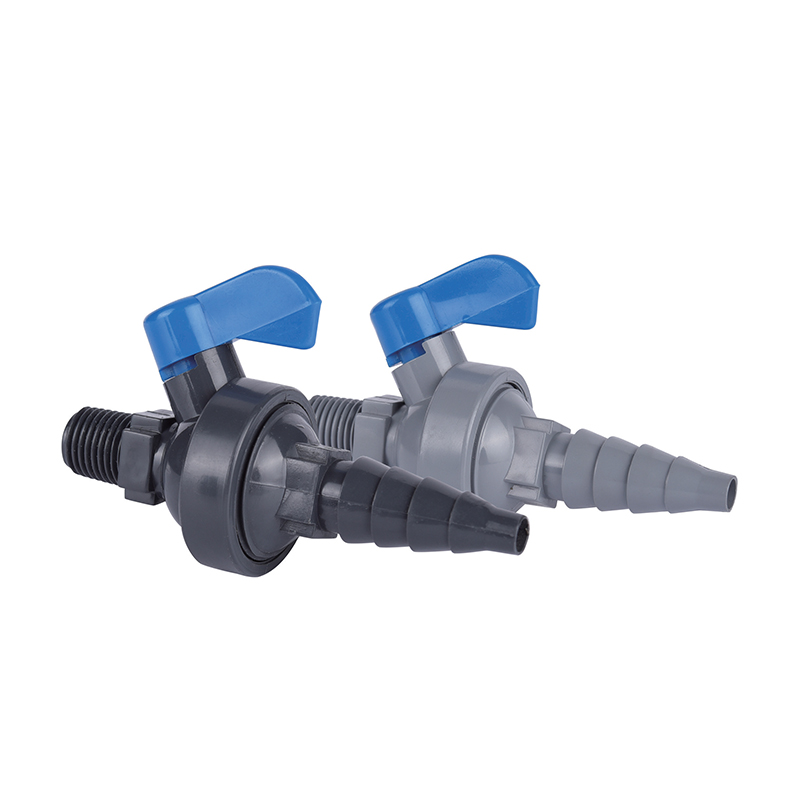

Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC

Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC

Zawór kulowy Labcock to zawór o wysokiej wydajności, szeroko stosowany w branżach takich jak ropa naftowa, chemikalia, energetyka i uzdatnianie wody. Jego głównym elementem jest obrotowa kula, która kontroluje przepływ płynu poprzez regulację jego kąta.

Powierzchnia uszczelniająca zaworu jest poddawana specjalnej obróbce, aby zachować skuteczność uszczelnienia nawet po długotrwałym użytkowaniu, zmniejszając ryzyko wycieku. Nadaje się do różnych mediów płynnych, w tym wody, oleju i gazów.

Skontaktuj się z nami
  • Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC
  • Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC
Poprzedni：Brak poprzedniego produktu
Następny：SCH8O/DIN Pneumatyczny zawór membranowy z kołnierzem UPVC
parametr aplikacja Normy techniczne
SCH80 / DIN · LABCOCK · KOMPAKTOWA IZOLACJA
Zawór kulowy Labcock z PCV/CPVC
Montaż panelowy · Kompaktowy korpus · Pełny port · Gniazdo z PTFE
Zawór kulowy Labcock SCH80/DIN UPVC/CPVC to kompaktowy, ćwierćobrotowy zawór odcinający do przewodów cieczy o małej średnicy w obwodach laboratoryjnych, oprzyrządowania i pobierania próbek. Korpus jest uformowany z PCV lub CPVC zgodnie ze standardami wymiarowymi ASTM SCH80 i DIN, a kula z pełnym otworem zapewnia niezakłócony przepływ przy nominalnym otworze. Zestaw gniazd z PTFE zapewnia odcięcie od kwasów, zasad, soli i wody o wysokiej czystości. Kompaktowy korpus umożliwia montaż na panelu, co pozwala na zamocowanie zaworu przez tablicę przyrządów lub ścianę obudowy urządzenia, przy czym uchwyt i wylot są dostępne od przodu. Konfiguracje końcówek gwintowanych i z króćcem do węża obejmują przewody rurowe i małe połączenia rurowe. Zawór jest dostarczany do budowy sprzętu OEM, wyposażenia laboratorium, montażu płozy do pobierania próbek i budowy instalacji pilotażowych.
DN8–DN25 Nominalny otwór
PN10 Klasa ciśnienia
0–93°C Usługa CPVC
Montaż panelowy Metoda mocowania
Kompaktowa instalacja
Zredukowana długość korpusu i wygięcie uchwytu umożliwiają gęste zgrupowanie zaworów na kolektorach, panelach próbkujących i frontach sprzętu, gdzie nie mieszczą się standardowe zawory kulowe.
Mocowanie panelu
Korpus umożliwia mocowanie do panelu, dzięki czemu zawór można przymocować do ściany tablicy rozdzielczej, a uchwyt i wylot znajdują się po stronie operatora.
Pełny otwór portu
Średnica kuli odpowiada nominalnemu rozmiarowi przewodu, zatem przewody do pobierania próbek i dozowania o małych średnicach nie powodują strat ciśnienia typowych dla zaworów laboratoryjnych o zmniejszonym otworze.
Wybór materiału
PCV pokrywa ogólne wymagania chemiczne do 60°C. CPVC rozszerza zakres tego samego kompaktowego zaworu do pracy w temperaturze 93°C dla gorących mediów korozyjnych i o wysokiej czystości.
Konstrukcja zaworu
Materiał korpusu PCV · PCV
Materiał piłki Mosiądz chromowany · Lity CPVC
Materiał siedziska PTFE
Zakończ połączenia Gwintowane · Króciec do węża · Gniazdo
Uchwyt Dźwignia, skok 90°
Odniesienie do projektu ASTM D2467 · DIN 8061/8062
Koperta operacyjna
Sufit PCV 60°C
Sufit PCV 93°C
Ocena ciśnienia PN10 w temperaturze otoczenia
Zakres pH mediów PCV 2–12 · CPVC 1–14
Usługa próżniowa Absolutne 0,5 bara w temperaturze 20°C
Charakterystyka przepływu Pełny port, niskie straty ciśnienia
Konteksty aplikacji
01
Laboratorium i Analityka
Linie odczynników, krany do pobierania próbek, punkty spustowe i obwody płynów montowane na stole laboratoryjnym, gdzie wymagana jest kompaktowa izolacja.
02
Oprzyrządowanie i próbkowanie
Linie zasilające analizatora, płozy próbkujące i pętle przyrządów montowane na panelu wymagające dodatniej izolacji przy małych średnicach.
03
Chemiczny i Farmaceutyczny
Linie dozujące, obwody instalacji pilotowych i gałęzie zasilania CIP obsługujące kwasy, zasady i oczyszczoną wodę.
04
Elektronika i woda ultraczysta
Odgałęzienia wody ultraczystej, punkty poboru mokrej wody i linie elektronicznego pobierania próbek wody.
05
Fotowoltaika i lit
Punkty pobierania próbek trawiącego i elektrolitu, zasilanie odczynnikiem o małej średnicy i izolacja linii pilotażowej.
06
Uzdatnianie wody i motoryzacja
Krany do pobierania próbek ścieków, odgałęzienia wody chłodzącej, obwody mycia części i oprzyrządowanie linii lakierniczych.
Instalacja i obsługa
  • Przed montażem należy potwierdzić typ połączenia końcowego i średnicę nominalną z harmonogramem rur lub rur.
  • Nałóż taśmę PTFE wyłącznie na gwinty zewnętrzne, pozostawiając dwa pierwsze gwinty wolne, aby uniknąć przedostania się taśmy na ścieżkę przepływu.
  • Dokręcić ręcznie złącza gwintowane, a następnie dokręcić nie więcej niż jeden do dwóch obrotów kluczem taśmowym.
  • W przypadku montażu panelowego należy porównać grubość panelu i wymiary wycięcia z wymiarami mocowania korpusu.
  • Przed naciśnięciem nacisku przesuń uchwyt w pełnym zakresie 90°, aby upewnić się, że kula obraca się swobodnie.
  • Oznacz pozycje otwarte i zamknięte zaworu w instalacjach panelowych, gdzie zapadka uchwytu nie jest widoczna.
Ograniczenia i środki ostrożności
  • Sufit serwisowy z PCV wynosi 60°C; Sufit CPVC ma temperaturę 93°C. Nie przekraczaj limitu materiału korpusu.
  • Ocena ciśnienia is PN10 at ambient temperature and derates with temperature per the published curve.
  • Nie jest przeznaczony do pracy z parą, szybkimi cyklami termicznymi lub mediami gazowymi o ciśnieniu powyżej 2 barów.
  • Nie należy używać korpusów CPVC ze stężonymi kwasami utleniającymi, takimi jak kwas azotowy, powyżej 15%.
  • Unikaj używania uchwytu jako dźwigni do wyrównywania rur; moment obrotowy przyłożony przez uchwyt może uszkodzić uszczelkę trzpienia.
  • W przypadku montażu na zewnątrz lub pod świetlikami należy chronić ciało przed długotrwałym narażeniem na promieniowanie UV.
  • Nie nakładać smarów na bazie ropy naftowej na gniazda i uszczelnienia trzpienia z PTFE.
Pytania dotyczące inżynierii i zaopatrzenia
Jakie przyłącza końcowe są dostępne?
W zależności od średnicy nominalnej dostępne są końcówki gwintowane, końcówki do węża i końcówki do rozpuszczalnika. Gwintowane końcówki pasują do małych złączek rurowych i przyrządów, końcówki z króćcami do węży pasują do elastycznych rurek w obwodach laboratoryjnych, a końcówki kielichowe pasują do rur o małych średnicach spawanych rozpuszczalnikiem. W zapytaniu należy podać rodzaj i standard połączenia.
Jak określa się wymiar montażu panelowego?
Podaj grubość panelu i wymaganą średnicę wycięcia lub gwint mocujący. Wymiary mocowania korpusu zaworu i maksymalna grubość panelu, jaki może pomieścić, są potwierdzone w potwierdzeniu zamówienia, dzięki czemu panel można wywiercić przed dostawą zaworu na miejsce.
Czy zawór nadaje się do pobierania próbek?
Tak. Otwór z pełnym otworem i kompaktowy korpus sprawiają, że zawór nadaje się do stosowania z kranami do pobierania próbek i liniami zasilającymi analizatorów. W przypadku pobierania próbek o wysokiej czystości należy wybrać korpus CPVC z gniazdami z PTFE i upewnić się, że typ połączenia końcowego nie wprowadza objętości martwej w punkcie poboru.
Jakie certyfikaty towarzyszą przesyłce?
Standardowo wydawane są certyfikaty zgodności z normami ASTM D2467 i DIN 8061/8062. Raporty dotyczące materiałów wsadowych i zapisy prób ciśnieniowych są dostępne na żądanie w ramach pakietów dokumentacji projektowej. Certyfikaty dla gatunków zgodnych z FDA są dostępne w przypadku, gdy korpus z PCV jest przeznaczony do kontaktu z wodą pitną lub żywnością.
Jaka jest zalecana polisa dotycząca części zamiennych w przypadku instalacji panelowych?
W przypadku konstrukcji panelowych należy posiadać jeden zapasowy zawór na dziesięć zainstalowanych jednostek dla każdej kombinacji otworów i materiałów oraz niewielki zapas zestawów gniazd PTFE. Ponieważ zawór jest kompaktowy i tani w porównaniu do montażu panelowego, części zamienne na poziomie jednostki są zwykle bardziej praktyczne niż wymiana gniazda na miejscu w przypadku małych średnic otworów.
Dostarczane do budowy sprzętu OEM, wyposażenia laboratoriów, montażu płoz do pobierania próbek i budowy instalacji pilotażowych w sektorach chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody. Media obejmują ciecze kwaśne i zasadowe, wodę ultraczystą, wodę pitną, wodę do zastosowań elektronicznych i ścieki przemysłowe.
ASTM D2467 DIN 8061/8062 PN10 Pełne porty Montaż panelowy Osadzony PTFE
Polecane produkty
Firma
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Krajowe przedsiębiorstwo zaawansowane technologicznie
  • Certyfikat
  • Certyfikat
Aktualności
Zostaw wiadomość
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Ścisła kontrola jakości

    Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

    Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testowanie wydajności precyzyjnej
    W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

    ● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
    ● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
    ● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
    ● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
    ● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC Wiedza branżowa

Przewodnik po wyborze i zastosowaniu Zawór kulowy Labbocka w rurociągach przemysłowych

W rurociągach przemysłowych zawór kulowy Labbock jest szeroko stosowany w wielu kluczowych gałęziach przemysłu ze względu na niezawodne uszczelnienie, odporność na korozję i długą żywotność. Różne warunki pracy mają różne wymagania dotyczące materiału, poziomu ciśnienia i właściwości uszczelniających zaworów kulowych. Poniżej przedstawiono punkty wyboru i analizę scenariuszy zastosowań zaworu kulowego Labbock w wielu branżach:

1. Bezpieczna woda pitna i woda pitna
Wymagania dotyczące wyboru: Należy stosować uszczelki ze stali nierdzewnej dopuszczonej do kontaktu z żywnością (np. SS316) lub EPDM, aby zapewnić brak wytrącania się metali ciężkich i spełniać standardy higieny (takie jak FDA, WRAS).
Scenariusze zastosowania: Miejska sieć wodociągowa, stacja uzdatniania wody, system dostarczania wody pitnej, wymagający zerowego wycieku, aby zapobiec zanieczyszczeniu.

2. Przemysł metalurgiczny
Wymagania dotyczące wyboru: Odporność na wysoką temperaturę, odporność na zużycie, materiał korpusu zaworu to zwykle stal węglowa lub stal stopowa, a uszczelnienia to twarde uszczelnienia metalowe lub PTFE, aby dostosować się do mediów o dużym zapyleniu i wysokiej korozyjności (takich jak szlam, spaliny o wysokiej temperaturze).
Scenariusze zastosowania: układ chłodzenia wielkiego pieca, linia do walcowania stali, kontrola cieczy korozyjnych w hucie.

3. Przemysł fotowoltaiczny
Wymagania doboru: wysoka czystość, niskie zanieczyszczenie cząstkami, korpus zaworu wykonany jest z ultra czystej stali nierdzewnej (SS316L), a materiałem uszczelniającym jest PTFE lub kauczuk perfluoroeterowy (FFKM), aby zapobiec zanieczyszczeniu materiałem silikonowym.
Scenariusze zastosowania: produkcja polikrzemu, transport cieczy chemicznych w procesie produkcji ogniw słonecznych i kontrola gazów o wysokiej czystości.

4. Energetyka jądrowa
Wymagania dotyczące wyboru: odporność na promieniowanie, odporność na wysokie ciśnienie i wysoką temperaturę, muszą być zgodne z certyfikatem klasy nuklearnej ASME III, materiałem jest zwykle uszczelnienie grafitowe ze stali nierdzewnej, aby zapewnić niezawodność w ekstremalnych warunkach pracy.
Scenariusze zastosowania: system chłodzenia wyspy jądrowej, oczyszczanie ścieków radioaktywnych, izolacja głównego rurociągu parowego.

5. Półprzewodnik elektroniczny
Wymagania dotyczące wyboru: bardzo wysoka czystość, odporność na korozję chemiczną, korpus zaworu wykonany jest z elektropolerowanej stali nierdzewnej 316L, a uszczelka może być wyłożona PTFE lub PFA, aby uniknąć zanieczyszczenia cząstkami stałymi i jonami metali.
Scenariusze zastosowania: produkcja płytek, dostarczanie cieczy trawiącej, system wody ultraczystej (UPW).

6. Medycyna
Wymagania dotyczące wyboru: sterylna konstrukcja, łatwe czyszczenie (CIP/SIP), materiał musi spełniać standardy GMP, zwykle uszczelki EPDM/FKM ze stali nierdzewnej 316L.
Scenariusze zastosowań: kontrola płynów biofarmaceutycznych, system wody do wstrzykiwań (WFI), dostarczanie sterylnej pożywki hodowlanej.

7. Uzdatnianie wody przemysłowej
Wymagania doboru: odporność na korozję, zapobieganie osadzaniu się kamienia, odpowiednie do mediów kwaśnych i zasadowych, opcjonalnie zawór z wykładziną PCV lub stalą nierdzewną duplex, uszczelki z EPDM lub Vitonu.
Scenariusze zastosowania: obieg wody chłodzącej, system odwróconej osmozy (RO), urządzenie dozujące chemikalia.

8. Ścieki przemysłowe
Wymagania dotyczące wyboru: odporność na korozję, odporność na zużycie, materiał korpusu zaworu może być wykonany z żeliwa z powłoką epoksydową lub stali duplex, stosowane są uszczelki z PTFE lub NBR, odpowiednie do ścieków zawierających cząstki stałe i o wysokiej zawartości soli.
Scenariusze zastosowania: oczyszczalnie ścieków, galwaniczne oczyszczanie ścieków, chemiczne systemy odprowadzania ścieków.

Podsumowanie kluczowych czynników wyboru
Charakterystyka medium: korozyjność, zawartość cząstek, temperatura/ciśnienie.
Dopasowanie materiału: stal nierdzewna, stop, wybór okładzin z tworzywa sztucznego.
Technologia uszczelnienia: uszczelka miękka (EPDM, PTFE) lub uszczelka metalowa twarda.

Certyfikaty branżowe: takie jak ASME, FDA, GMP, standardy klasy nuklearnej itp.
