SCH8O/DIN Pneumatyczny zawór membranowy z kołnierzem UPVC

Pneumatyczny zawór membranowy z kołnierzem UPVC jest wykonany z materiału UPVC, który jest odporny na silne kwasy i zasady oraz nie rdzewieje ani nie zgorzeli się, dzięki czemu nadaje się do obsługi różnych mediów korozyjnych. Korpus zaworu ma zwartą konstrukcję, jest lekki oraz łatwy w montażu i konserwacji, co zmniejsza obciążenie systemu rurociągów. Konstrukcja membrany zapewnia szczelność, skutecznie zapobiegając wyciekom mediów oraz zapewniając bezpieczną i stabilną pracę systemu. Sterowanie pneumatyczne umożliwia szybkie przełączanie, szybką reakcję oraz łatwe zdalne sterowanie i automatyzację. Materiał spełnia krajowe standardy higieny, dzięki czemu nadaje się do zastosowań spożywczych i farmaceutycznych wymagających wysokich standardów higieny.

Skontaktuj się z nami

Poprzedni：Zawór kulowy Labcock SCH8O/DIN UPVC/CPVC
Następny：SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC

parametr aplikacja Normy techniczne

Przyjmuje odporny na korozję korpus zaworu i odporną na korozję membranę, nie ma konstrukcji dławnicy, elementem dławiącym jest elastyczna membrana, a kanał przepływowy korpusu zaworu jest gładki. Dlatego pneumatyczny zawór membranowy ma zalety niskiego naprężenia, dużego przepływu, braku wycieków zewnętrznych, wygody, niezawodności oraz zapobiegania pożarom i wybuchom. Ma szerokie zastosowanie do słabych kwasów, słabych zasad, słabej korozji, wysokiej lepkości, zawierających cząstki i regulacji przepływu za pomocą włókien oraz mediów toksycznych i niezanieczyszczających.

NIE	Imię	Materiał
1	Ciało	PCV
2	Okładka	PCV
3	Membrana	EPDM F46
4	Dysk	PCV
5	Cylinder	Stop aluminium
6	Tłok	Stop aluminium
7	Łodyga	Stal nierdzewna 304/45#
8	Tryb połączenia	Kołnierz

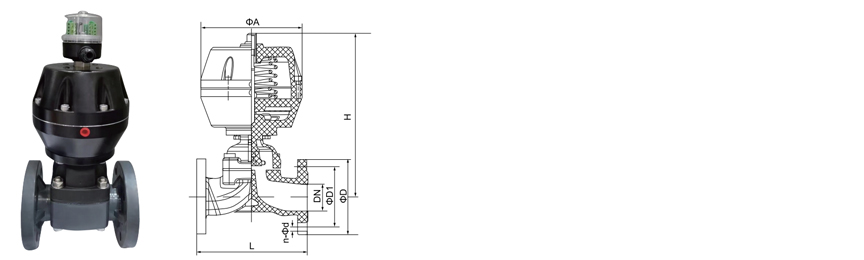

ROZMIAR/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Masa zaworu (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATYCZNY · KOŁNIERZOWY

Pneumatyczny zawór membranowy z kołnierzem PCV

Typ jazu · Bez opakowania · Kołnierzowy DINPN10 · Klasa PN10

Pneumatyczny zawór membranowy z kołnierzem UPVC SCH8O/DIN to pneumatycznie sterowany zawór odcinający do rurociągów przemysłowych transportujących ciecze korozyjne, ultraczystą wodę i ścieki. Korpus wykonany jest z nieplastyfikowanego polichlorku winylu z integralnymi kołnierzami i owierconymi końcami zgodnie z normą DIN PN10, co umożliwia bezpośrednie przykręcenie do standardowych rur kołnierzowych bez adapterów. Elastyczna membrana zamocowana pomiędzy korpusem a pokrywą tworzy jedyną ruchomą barierę, dzięki czemu medium procesowe nie styka się z trzpieniem, siłownikiem ani atmosferą. Ponieważ nie ma dynamicznego uszczelnienia trzpienia, konstrukcja eliminuje ścieżki wycieków uszczelnienia. Geometria jazu zapewnia prostą ścieżkę przepływu po otwarciu i zamyka się skutecznie przed zawieszonymi ciałami stałymi. Zawór jest dostarczany do integracji OEM, zamówień EPC i projektów automatyzacji instalacji wymagających kołnierzowej izolacji termoplastycznej z uruchamianiem pneumatycznym.

DN15–DN100 Rozmiar nominalny

PN10 Klasa ciśnienia

0–60°C Usługa PCV

4–6 barów Dopływ powietrza

Korpus z integralnym kołnierzem

Kołnierze są formowane jako część korpusu, a nie gwintowane. Usuwa to połączenie gwintowe z granicy ciśnienia i bezpośrednio pasuje do wiercenia DIN PN10.

Uszczelnienie bez opakowania

Membrana oddziela media od trzpienia i siłownika. Nie istnieje dławik uszczelniający, więc kontrola emisji ulotnej zależy od membrany, a nie od regulacji dławika.

Tolerancja ciał stałych

Zamknięcie przelewu dociska membranę do podniesionego gniazda, zamiast zatrzymywać cząstki w szczelinie o małym prześwicie, dzięki czemu zawieszone ciała stałe nie uniemożliwiają odcięcia.

Wymienna membrana

Membrana jest częścią eksploatacyjną. Zastępuje się go zdjęciem maski, podczas gdy korpus pozostaje przykręcony do przewodu, ograniczając wyłączenie do izolacji przewodu.

Konstrukcja zaworu

Materiał korpusu PCV, ASTM D1784

Typ ciała Typ jazu, przelotowy

Zakończ połączenie Zintegrowany kołnierz, DIN PN10, DIN 2501

Twarzą w twarz DIN EN 558 Seria 1

Opcje membrany EPDM · EPDM z powłoką PTFE · FKM

Odniesienie do projektu DIN EN 16139 · ISO21787

Uruchomienie i sterowanie

Typ siłownika Typ pneumatyczny, tłokowy lub membranowy

Dopływ powietrza 4–6 barów, filtered and dry

Funkcja Normalnie zamknięty · Normalnie otwarty · Podwójnego działania

Interfejs sterowania Zawór elektromagnetyczny, 3/2 lub 5/2

Informacje zwrotne Wyłączniki krańcowe położenia opcjonalne

Akcesoria Regulator filtra powietrza · Sterowanie ręczne

Matryca doboru membrany

Membrana Przydatność mediów Sufit tymczasowy Odniesienie do cyklu życia

EPDM Kwasy, zasady, sole, woda pitna, ścieki 60°C Wysoka

EPDM z powłoką PTFE Silne kwasy, rozpuszczalniki, media o wysokiej czystości 60°C Umiarkowane

FKM Utleniacze, węglowodory, media chlorowane 60°C Umiarkowane

Przed wydaniem zamówienia należy potwierdzić wybór membrany względem medium procesowego, stężenia i temperatury roboczej. Sufit nadwozia z PCV reguluje ocenę montażu.

Pokrycie branży i media procesowe

Chemia i metalurgia Transport kwasów i zasad, linie dozowania, obwody wytrawiania, zasilanie odczynnikami

Fotowoltaika i lit Cyrkulacja kąpieli trawiącej, transfer elektrolitu, obsługa solanki i odczynników

Pomocnicze elektrownie jądrowe i energetyczne Pomocnicze obiegi chłodzące, woda demineralizowana, linie wtrysku środków chemicznych

Półprzewodnik elektroniczny Dystrybucja wody ultraczystej, woda klasy elektronicznej, dostawa mokrej ławki

Żywność i farmaceutyka Woda pitna, woda oczyszczona, pętle zasilania i powrotu CIP

Woda samochodowa i przemysłowa Mycie części, cyrkulacja farby, neutralizacja ścieków przemysłowych

Wymagania dotyczące uruchomienia

Przed dostawą należy sprawdzić schemat wierceń kołnierza, rozmiar nominalny i materiał membrany względem izometrii rurociągu.
Zastosować uszczelki pełnopowierzchniowe na obu powierzchniach kołnierzy i dokręcić śruby na krzyż zgodnie z wartością podaną dla określonego rozmiaru nominalnego.
Sprawdź ciśnienie zasilania powietrzem na wlocie siłownika w warunkach przepływu; podany zakres wynosi 4–6 barów na zaworze.
Jeśli to możliwe, zamontować trzpień zaworu pionowo i potwierdzić orientację przelewu względem kierunku przepływu.
Wykonaj pneumatycznie pełny skok otwarcia i zamknięcia i potwierdź, że pozycja awarii odpowiada wymaganiom bezpieczeństwa zakładu.
Zapisać datę montażu membrany na tabliczce konserwacyjnej w celu śledzenia cyklu życia.

Limity zastosowań

Sufit serwisowy z PCV ma temperaturę 60°C. Nie przekraczaj tej wartości, nawet jeśli wartość znamionowa membrany wydaje się wyższa.
Ciśnienie znamionowe wynosi PN10 w temperaturze otoczenia; obniżyć zgodnie z opublikowaną krzywą ciśnienie-temperatura.
Nie jest przeznaczony do pracy z parą ani do szybkich cykli termicznych.
Nie stosować ze stężonymi kwasami utleniającymi, takimi jak kwas azotowy powyżej 15% w korpusie z PCV.
Dopływ powietrza must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Moment dokręcenia śrub kołnierza powyżej określonej wartości może spowodować pęknięcie korpusu z tworzywa termoplastycznego, szczególnie przy średnicy DN80 i większej.
Montaż na zewnątrz wymaga stabilizacji UV nadwozia lub zewnętrznej powłoki ochronnej.

Pytania dotyczące zakupów i inżynierii

Jaki standard kołnierza jest stosowany w tym zaworze?

Korpus jest dostarczany ze zintegrowanymi kołnierzami owierconymi zgodnie z DIN 2501 PN10. Obejmuje to wspólną europejską i metryczną normę dotyczącą rur. Przed wydaniem zamówienia potwierdzić standard kołnierza współpracującego na istniejącej linii; Wiercenie ANSI nie jest standardem w tej konfiguracji i wymagałoby osobnego rozwiązania.

Jakie informacje są wymagane do wystawienia oferty?

Podaj rozmiar nominalny, materiał membrany, ciśnienie zasilania powietrzem, wymagane położenie awaryjne, medium procesowe i stężenie, temperaturę roboczą i standard kołnierza współpracującego. Do oceny komercyjnej wymagane są ilość i harmonogram dostaw. Jeżeli zawór zastępuje istniejącą jednostkę, należy podać wymiary zabudowy i rozstaw śrub obecnego zaworu.

Jak często należy wymieniać membranę?

Częstotliwość wymiany zależy od częstotliwości cykli, agresywności mediów i temperatury roboczej. W przypadku ciągłego dozowania chemikaliów planowany okres wymiany jest ustalany na podstawie danych dotyczących cyklu życia konkretnego związku membrany. Membranę należy sprawdzać podczas każdej zaplanowanej konserwacji, niezależnie od liczby cykli, i wymieniać ją w przypadku widocznego odkształcenia, spęcznienia lub utraty uszczelnienia na jazie.

Czy dostarczane są certyfikaty materiałów i testów?

Standardowo wydawane są certyfikaty zgodności z normami DIN EN 16139, ISO 21787 i ASTM D1784. Raporty materiałowe na poziomie partii, protokoły testów obudowy i uszczelnienia oraz arkusze testów funkcji siłownika są dostępne na żądanie w ramach pakietów dokumentacji projektowej.

Czy zawór może być dostarczony do mediów zawierających szlam lub ciała stałe?

Konstrukcja membrany typu jaz lepiej toleruje zawieszone ciała stałe niż konstrukcje kulowe lub motylkowe, ponieważ zamknięcie nie zależy od gniazda o małym prześwicie. Części stałe ścierne przyspieszają zużycie membrany, dlatego należy określić wzmocnioną mieszankę i krótszy planowany okres wymiany. Aby uzyskać szczegółowe zalecenia, należy skonsultować się z fabryką w sprawie rozkładu wielkości cząstek i stężenia substancji stałych.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny SCH8O/DIN Pneumatyczny zawór membranowy z kołnierzem UPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie SCH8O/DIN Pneumatyczny zawór membranowy z kołnierzem UPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.
