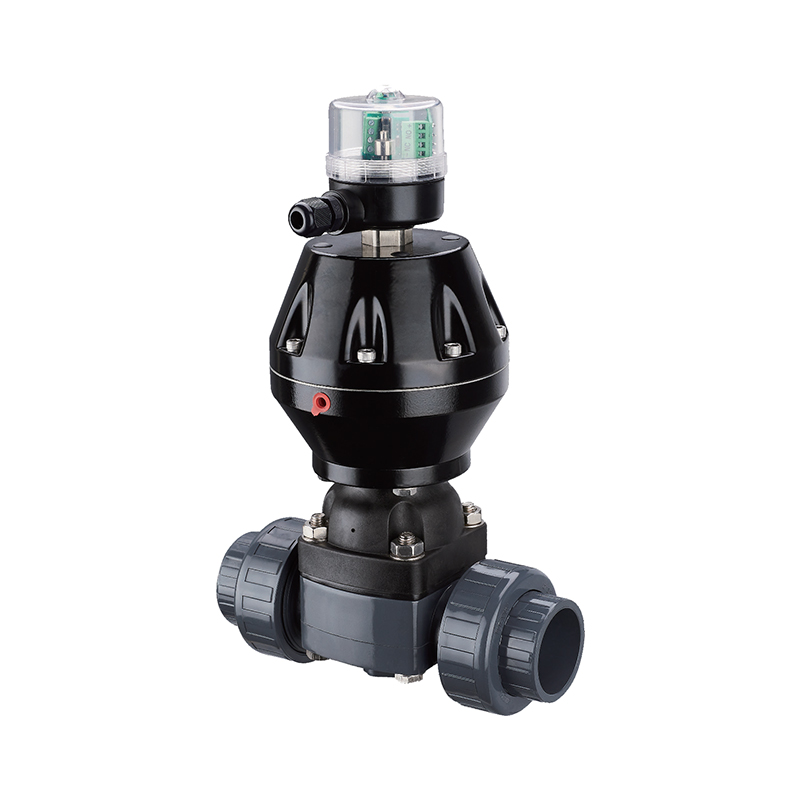

na zamówienie SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego
SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC

SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC

Pneumatyczny zawór membranowy z podwójnym napędem z PCV jest wykonany z materiału PCV, co zapewnia odporność na korozję i lekkość. Dzięki konstrukcji z podwójnym napędem i sterowaniu pneumatycznemu zawór jest bardzo elastyczny i niezawodny. Działa w oparciu o siłę pneumatyczną i ruch unoszący membranę. Kontrolując źródło powietrza w celu zmiany ciśnienia w komorze powietrznej, membrana porusza się w górę i w dół, umożliwiając otwieranie i zamykanie zaworu. Jest powszechnie stosowany w zastosowaniach wymagających odporności na korozję i kontroli przepływu, np. w przemyśle chemicznym, farmaceutycznym i przetwórstwa spożywczego. Zawór charakteryzuje się prostą konstrukcją, niskimi kosztami konserwacji i wydłużonymi okresami międzyobsługowymi. Dzięki precyzyjnej kontroli przepływu nadaje się do stosowania z różnymi mediami płynnymi.

Skontaktuj się z nami
  • SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC
Poprzedni：SCH8O/DIN Pneumatyczny zawór membranowy z kołnierzem UPVC
Następny：Elektryczny zawór motylkowy SCH8O/DIN UPVC/CPVC

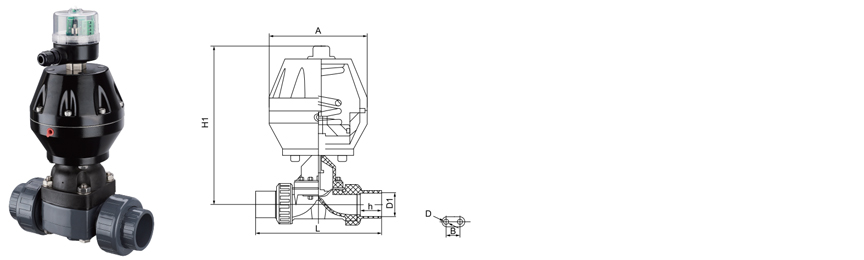

parametr aplikacja Normy techniczne

  • Cechą pneumatycznego dwudrożnego zaworu membranowego PCV jest to, że membrana oddziela wewnętrzną wnękę dolnego korpusu zaworu od wewnętrznej wnęki górnej pokrywy zaworu, dzięki czemu trzpień zaworu, tarcza zaworu i inne części znajdujące się nad membraną nie są skorodowane przez medium, a struktura uszczelnienia zostaje pominięta i nie dochodzi do wycieku medium. Wewnętrzną przegrodę wnęki stanowi membrana wykonana z gumy lub tworzywa sztucznego z miękką uszczelką, która ma dobre właściwości uszczelniające.

    NIE

    Imię

    Materiał

    1

    Ciało

    PCV

    2

    Membrana

    EPDM

    2a

    Kopiuj

    EPDM

    3

    Dysk

    NILO

    4

    Okładka

    PCV

    5

    Łodyga

    2Kr13

    6

    Łodyga nut

    HPb59-1

    7

    Cylinder

    Stop aluminium

    8

    Czapka

    Plastik

    ROZMIAR/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    Rozmiar

    (mm)

    standardowe

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Odniesienie

    H1

    195

    200

    210

    228

    240

    290

    W(kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · MEMBRANA · PODWÓJNY NAPĘD
Pneumatyczny zawór membranowy z podwójnym napędem PCV
Typ jazu · Bezpaktowy · Uruchamianie tandemowe · PN10
Pneumatyczny zawór membranowy z podwójnym napędem SCH8O/DIN z UPVC jest pneumatycznie sterowanym zaworem odcinającym do przemysłowych systemów rurociągów transportujących żrące ciecze, ultraczystą wodę i ścieki. Elastyczna membrana zaciśnięta pomiędzy korpusem a pokrywą tworzy jedyną ruchomą barierę, dzięki czemu media nie stykają się z trzpieniem, siłownikiem ani atmosferą. Konfiguracja z podwójnym napędem wykorzystuje dwie pneumatyczne jednostki uruchamiające na wspólnym trzpieniu, umożliwiając napędzanie dwóch korpusów zaworów za pomocą jednego sygnału sterującego z zsynchronizowanym skokiem. Korpus z PCV zapewnia odporność chemiczną na działanie kwasów, zasad i soli. Geometria jazu zapewnia prostą ścieżkę, gdy jest otwarta i zamyka się skutecznie przed zawieszonymi ciałami stałymi.
DN15–DN100 Rozmiar nominalny
PN10 Klasa ciśnienia
0–60°C Usługa PCV
4–6 barów Dopływ powietrza
Konstrukcja bez opakowania
Membrana izoluje trzpień i siłownik od mediów. Nie ma dynamicznego uszczelnienia trzpienia, więc ścieżki emisji niezorganizowanej przez uszczelnienie są eliminowane zgodnie z projektem, a nie kontrolowane przez konserwację.
Podwójny napęd na jednym trzpieniu
Dwie pneumatyczne jednostki napędowe mają wspólny trzpień, napędzający sparowane korpusy zaworów za pomocą jednego sygnału sterującego. Skok jest synchronizowany mechanicznie, więc sparowane punkty izolacji otwierają się i zamykają razem bez oddzielnej logiki.
Tolerancja ciał stałych przy zamknięciu
Geometria jazu zamyka się przed zawieszonymi cząsteczkami, zamiast zatrzymywać je pomiędzy kulą a gniazdem. Dzięki temu projekt sprawdza się w przypadku pracy w pobliżu gnojowicy, gdzie siedzenia o małym prześwicie mogłyby się zaciąć lub zaciąć.
Wymienna membrana w terenie
Membrana jest elementem eksploatacyjnym, który można wymienić bez konieczności demontażu korpusu z rurociągu. Zakres wyłączenia ogranicza się do odizolowania linii i zdjęcia osłony.
Konstrukcja zaworu
Materiał korpusu UPVC
Typ ciała Typ jazu, przelotowy
Opcje membrany EPDM · EPDM z powłoką PTFE · FKM
Połączenie Gniazdo · Kołnierzowe DIN PN10 · Gwintowane
Odniesienie do projektu DIN EN 16139 · ISO21787 · ASTM D1784
Uruchomienie i sterowanie
Konfiguracja napędu Jednostki tandemowe z podwójnym napędem
Dopływ powietrza 4–6 barów, filtered and dry
Funkcja Normalnie zamknięty · Normalnie otwarty · Podwójnego działania
Interfejs sterowania Zawór elektromagnetyczny, 3/2 lub 5/2
Informacje zwrotne Wyłączniki krańcowe położenia opcjonalne
Akcesoria Regulator filtra powietrza · Sterowanie ręczne
Matryca doboru membrany
Membrana Przydatność mediów Sufit tymczasowy Życie cykliczne
EPDM Kwasy, zasady, sole, woda pitna, ścieki 60°C Wysoka
EPDM z powłoką PTFE Silne kwasy, rozpuszczalniki, media o wysokiej czystości 60°C Umiarkowane
FKM Utleniacze, węglowodory, media chlorowane 60°C Umiarkowane
Przed wydaniem zamówienia należy potwierdzić wybór membrany względem medium procesowego, stężenia i temperatury roboczej. Sufit wykonany z materiału korpusu reguluje ocenę montażu.
Pokrycie branży i media procesowe
Chemia i metalurgia Transport kwasów i zasad, linie dozowania, obwody wytrawiania, zasilanie odczynnikami
Fotowoltaika i lit Cyrkulacja kąpieli trawiącej, transfer elektrolitu, obsługa solanki i odczynników
Pomocnicze elektrownie jądrowe i energetyczne Pomocnicze obiegi chłodzące, woda demineralizowana, linie wtrysku środków chemicznych
Półprzewodnik elektroniczny Dystrybucja wody ultraczystej, woda klasy elektronicznej, dostawa mokrej ławki
Żywność i farmaceutyka Woda pitna, woda oczyszczona, pętle zasilania i powrotu CIP
Woda samochodowa i przemysłowa Mycie części, cyrkulacja farby, neutralizacja ścieków przemysłowych
Wymagania dotyczące uruchomienia
  • Przed dopuszczeniem do dostawy sprawdzić typ połączenia korpusu, rozmiar nominalny i materiał membrany względem izometrii rurociągu.
  • Sprawdź ciśnienie zasilania powietrzem na wlocie siłownika w warunkach przepływu; podany zakres wynosi 4–6 barów na zaworze.
  • Jeśli to możliwe, zamontować trzpień zaworu pionowo i potwierdzić orientację przelewu względem kierunku przepływu.
  • Pneumatycznie przeprowadź sparowane korpusy przez pełny skok i potwierdź zsynchronizowany ruch wspólnego trzpienia.
  • Ustaw funkcję zaworu elektromagnetycznego i potwierdź, że pozycja awarii odpowiada wymaganiom bezpieczeństwa instalacji.
  • Zapisać datę montażu membrany na tabliczce konserwacyjnej w celu śledzenia cyklu życia.
Limity zastosowań
  • Sufit serwisowy z PCV ma temperaturę 60°C. Nie przekraczaj tej wartości, nawet jeśli parametry membrany wydają się wyższe.
  • Ciśnienie znamionowe wynosi PN10 w temperaturze otoczenia; obniżyć zgodnie z opublikowaną krzywą ciśnienie-temperatura.
  • Nie jest przeznaczony do pracy z parą ani do szybkich cykli termicznych.
  • Nie stosować ze stężonymi kwasami utleniającymi, takimi jak kwas azotowy powyżej 15% w korpusie z PCV.
  • Dopływ powietrza must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Nie eksploatować siłownika powyżej skoku znamionowego; nadmierny skok dociska membranę do jazu i skraca żywotność.
  • Montaż na zewnątrz wymaga stabilizacji UV nadwozia lub zewnętrznej powłoki ochronnej.
Pytania dotyczące zakupów i inżynierii
Co oznacza w praktyce konfiguracja z podwójnym napędem?
Dwie pneumatyczne jednostki napędowe są zamontowane na wspólnym trzpieniu i współpracują, napędzając dwa korpusy zaworów membranowych za pomocą jednego sygnału sterującego. Jest to stosowane, gdy sparowane punkty izolacji muszą się otwierać lub zamykać synchronicznie, np. odcinki zasilające i powrotne pętli, lub gdy wymagane jest nadmiarowe zamknięcie na pojedynczej linii technologicznej.
Jakie informacje są wymagane do wystawienia oferty?
Podaj rozmiar nominalny, typ przyłącza korpusu, materiał membrany, ciśnienie zasilania powietrzem, wymagane położenie awaryjne (normalnie zamknięte, normalnie otwarte lub dwustronnego działania), medium procesowe i stężenie, temperaturę roboczą oraz to, czy układ z podwójnym napędem napędza dwie oddzielne linie, czy dwa punkty na tej samej linii. Do oceny komercyjnej wymagane są ilość i harmonogram dostaw.
Jak często należy wymieniać membranę?
Częstotliwość wymiany zależy od częstotliwości cykli, agresywności mediów i temperatury roboczej. W przypadku ciągłego dozowania chemikaliów planowany okres wymiany jest zwykle ustalany na podstawie danych dotyczących cyklu życia konkretnego związku membrany. Membranę należy sprawdzać podczas każdej zaplanowanej konserwacji, niezależnie od liczby cykli, i wymieniać ją w przypadku widocznego odkształcenia, spęcznienia lub utraty uszczelnienia na jazie.
Czy dostarczane są certyfikaty materiałów i testów?
Standardowo wydawane są certyfikaty zgodności z normami DIN EN 16139, ISO 21787 i ASTM D1784. Raporty materiałowe na poziomie partii, protokoły testów obudowy i uszczelnienia oraz arkusze testów funkcji siłownika są dostępne na żądanie w ramach pakietów dokumentacji projektowej.
Czy zawór może być dostarczony do mediów zawierających szlam lub ciała stałe?
Konstrukcja membrany typu jaz lepiej toleruje zawieszone ciała stałe niż konstrukcje kulowe lub motylkowe, ponieważ zamknięcie nie zależy od gniazda o małym prześwicie. Jednakże cząstki ścierne przyspieszają zużycie membrany. W przypadku mediów o dużej zawartości ścierniwa należy wybrać wzmocnioną mieszankę membrany i skrócić planowany okres wymiany. Aby uzyskać szczegółowe zalecenia, należy skonsultować się z fabryką w sprawie rozkładu wielkości cząstek i stężenia substancji stałych.
Dostarczane na potrzeby integracji OEM, zamówień projektów EPC i programów automatyzacji zakładów w sektorach chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody. Media obejmują ciecze kwaśne i zasadowe, wodę ultraczystą, wodę pitną, wodę do zastosowań elektronicznych i ścieki przemysłowe.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Typ Weira Podwójnie napędzany
