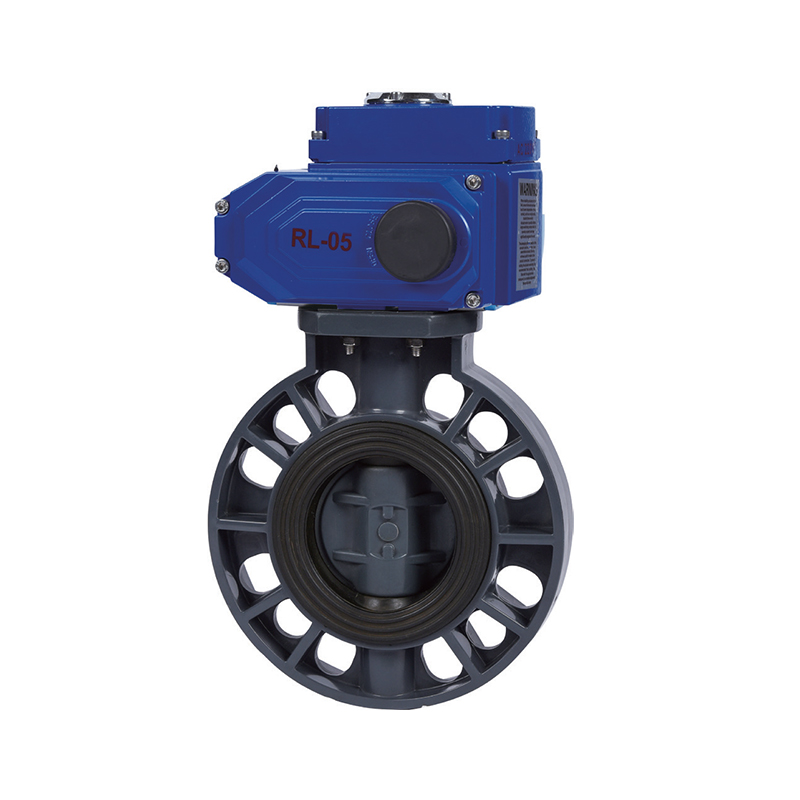

Elektryczny zawór motylkowy SCH8O/DIN UPVC/CPVC

Elektryczny zawór motylkowy ma prostą konstrukcję, niewielkie rozmiary, lekką konstrukcję i niskie zużycie materiału. Charakteryzuje się niewielkim momentem napędowym, dzięki czemu jest łatwy i szybki w obsłudze. Zawór oferuje możliwość regulacji przepływu i właściwości uszczelniających, zapewniając dobre uszczelnienie w warunkach niskiego ciśnienia. W oparciu o metodę połączenia elektryczne przepustnice można podzielić na kołnierzowe i płytkowe; według metody jazdy mogą być ręczne, pneumatyczne lub elektryczne; ze względu na konstrukcję mogą być typu mimośrodowego, typu z płytą pionową, typu z płytą nachyloną lub typu dźwigniowego; a według rodzaju uszczelnienia mogą być uszczelnione miękko lub twardo.

Skontaktuj się z nami

Poprzedni：SCH8O/DIN Pneumatyczny zawór membranowy z podwójnym napędem UPVC
Następny：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

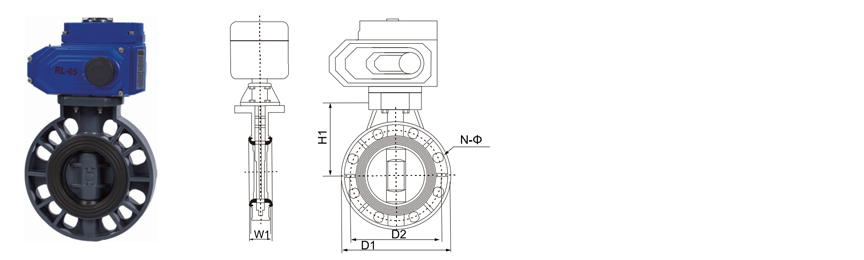

parametr aplikacja Normy techniczne

(1) Materiał: PCV, CPVC
(2) Rozmiar: 2"-12", DN50-DN300, dn63-dn315
(3) Normy: ANSI, DIN
(4) Przyłącze: kołnierz
(5) Ciśnienie robocze: 150PSI, 1,0 MPa
(6) Temperatura pracy: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Kolor korpusu: UPVC (ciemnoszary), CPVC (jasnoszary)

ROZMIAR/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Moment obrotowy (N·M)	10	10	15	22	40	45	65	-	-

Dane techniczne siłownika elektrycznego

Zawór kulowy	Modelka	Maksymalny wyjściowy moment obrotowy	Czas działania 90°		Wał wyjściowy	Silnik	Prąd znamionowy
Zawór kulowy	Modelka	N·M	Specjalne	Standardowe	mm	W	AC 220 V/A	AC 380 V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15.05.40	40	27*27	118	1	0.5	9

SCH80 / DIN · STEROWANIE ELEKTRYCZNE · ZASILANIE B2B

Elektryczny zawór motylkowy UPVC / CPVC

Wafel / Ucho · Włącz-wyłącz i moduluj · ISO5211 · PN10–PN16

Elektryczny zawór motylkowy SCH80/DIN UPVC/CPVC to zautomatyzowany ćwierćobrotowy zawór regulacyjny przepływu do przemysłowych instalacji rurowych obsługujących media korozyjne i o wysokiej czystości. Zawór łączy w sobie termoplastyczny korpus z płytką lub występem z siłownikiem elektrycznym, umożliwiający zdalne sterowanie włączaniem/wyłączaniem lub modulacją bez pneumatycznego zasilania powietrzem. Dysk obraca się o 90 stopni w wymiennej, sprężystej wkładce, dostępnej z EPDM, PTFE lub FKM, aby zapewnić odcięcie w całym zakresie ciśnienia znamionowego. Korpus i tarcza wykonane są z PCV do ogólnych zastosowań chemicznych i CPVC do pracy w temperaturach do 93°C. Wiercenie kołnierzy odbywa się zgodnie ze wzorami DIN PN10/PN16 lub ANSI klasa 150, a interfejs siłownika jest zgodny z normą ISO 5211 w zakresie bezpośredniego montażu pozycjonerów, wyłączników krańcowych i ręcznego sterowania. Seria jest dostarczana na potrzeby integracji OEM, zamówień projektowych i programów modernizacji zakładów.

DN40–DN300 Rozmiar nominalny

PN10/PN16 Klasa ciśnienia

0–93°C Usługa CPVC

24/110/230 V Zasilanie siłownika

Sterowanie elektryczne bez dopływu powietrza

Nadaje się do instalacji, w których infrastruktura sprężonego powietrza jest niedostępna lub zawodna. Okablowanie siłownika integruje się z pętlami sterowania PLC, DCS i SCADA.

Wymienna konstrukcja wkładki

Sprężysta wykładzina jest elementem wymagającym serwisowania. Wymiana wykładziny przywraca skuteczność uszczelnienia bez konieczności wymiany korpusu, dysku lub siłownika.

Kompaktowy rozmiar po zainstalowaniu

Konstrukcja waflowa zmniejsza długość i wagę w porównaniu z zaworami kulowymi o równoważnym średnicy, obniżając wymagania dotyczące podparcia i przestrzeni.

Identyfikowalność materiałów

Materiały korpusu, dysku i wykładziny są dokumentowane dla każdej partii. Do każdej przesyłki wydawane są certyfikaty zgodności i raporty materiałowe.

Konfiguracja zaworu

Materiał korpusu PCV · PCV

Materiał płyty Lity PCV / CPVC · Żeliwo sferoidalne powlekane

Opcje linera EPDM · PTFE · FKM (Viton)

Styl ciała Wafel · Końcówka

Wiercenie kołnierzy DIN PN10/PN16 · ANSI klasa 150

Twarzą w twarz DIN EN 558 seria 20 / API 609

Odniesienie do projektu ASTM D2467 · DIN 8061/8062 · ISO16136

Siłownik i sterowanie

Funkcja Wł.-wył. · Modulacja

Napięcie zasilania 24 V AC/DC · 110 V AC · 230 V AC

Wejście sterujące Styk przełączający · 4–20 mA · 0–10 V

Informacje zwrotne Wyłączniki krańcowe · Pozycja 4–20 mA

Obudowa Standard IP65 · IP67 opcjonalnie

Ręczne obejście Pokrętło ręczne lub dźwignia sprzęgła

Interfejs montażowy Montaż bezpośredni ISO 5211

Matryca wyboru wykładziny

Wyściółka Przydatność mediów Sufit temperaturowy Odporność na ścieranie

EPDM Woda, łagodne kwasy, zasady, czynniki chłodzące 80°C Umiarkowane

PTFE Silne kwasy, rozpuszczalniki, media o wysokiej czystości 93°C Niski

FKM Węglowodory, oleje, utleniacze 90°C Umiarkowane

Wybór wykładziny musi zostać potwierdzony na podstawie rzeczywistego składu chemicznego procesu, stężenia i temperatury roboczej przed wydaniem zamówienia.

Pokrycie branży i media procesowe

Chemia i metalurgia Transport kwasu, dozowanie ługu, linie trawienia, kontrola zasilania reaktora

Fotowoltaika i lit Cyrkulacja kąpieli trawiącej, transfer elektrolitu, obsługa solanki

Pomocnicze elektrownie jądrowe i energetyczne Pomocnicze obiegi chłodzące, woda demineralizowana, linie wtrysku środków chemicznych

Półprzewodnik elektroniczny Dystrybucja wody ultraczystej, woda klasy elektronicznej, dostawa mokrej ławki

Żywność i farmaceutyka Woda pitna, woda oczyszczona, pętle zasilania i powrotu CIP

Woda samochodowa i przemysłowa Cyrkulacja lakieru, mycie części, neutralizacja ścieków przemysłowych

Wymagania dotyczące uruchomienia

Przed wydaniem dostawy sprawdzić schemat wierceń kołnierza i wymiar powierzchni czołowej względem izometrii rurociągu.
Sprawdź napięcie zasilania siłownika i typ sygnału sterującego w odniesieniu do architektury sterowania instalacji.
Zamontować zawory płytkowe wyśrodkowane pomiędzy kołnierzami, z tarczą w położeniu zamkniętym, aby chronić tuleję podczas dokręcania śrub.
Dokręcić śruby kołnierza na krzyż z wartością podaną w arkuszu montażowym dla określonego rozmiaru nominalnego.
Wykonaj elektrycznie pełny cykl otwierania i zamykania i potwierdź sygnał zwrotny wyłącznika krańcowego przed zwiększeniem ciśnienia w układzie.
W przypadku jednostek modulujących należy wykonać kalibrację skoku 4–20 mA i zapisać krzywą sprzężenia zwrotnego położenia.

Limity zastosowań

Sufit serwisowy z PCV wynosi 60°C; Sufit korpusu CPVC wynosi 93°C. Sufit liniowy może być niższy i decyduje o ostatecznej ocenie.
Nie jest przeznaczony do pracy z parą ani do szybkich cykli termicznych.
Wykładzina EPDM nie jest kompatybilna z rozpuszczalnikami węglowodorowymi, olejami ani silnymi utleniaczami.
Nie zaleca się stosowania wykładziny PTFE w przypadku mediów o dużej zawartości cząstek stałych ściernych.
Podczas pracy z mediami ściernymi lub krystalizującymi należy unikać długotrwałej pracy w zakresie otwarcia 5–85%.
Moment dokręcenia śrub kołnierza powyżej określonej wartości może spowodować pęknięcie korpusu z tworzywa termoplastycznego, szczególnie przy średnicy DN80 i większej.
Montaż na zewnątrz wymaga stabilizacji UV nadwozia lub zewnętrznej powłoki ochronnej.

Pytania dotyczące zakupów i inżynierii

Jakie informacje są wymagane do wystawienia oferty?

Podaj rozmiar nominalny, materiał korpusu, materiał wykładziny, standard wiercenia kołnierza, klasę ciśnienia, temperaturę roboczą, medium procesowe i stężenie, funkcję siłownika (włącz-wyłącz lub moduluj), napięcie zasilania i wymagany sygnał sterujący. Do oceny komercyjnej potrzebna jest także ilość i harmonogram dostaw.

Czy dostarczane są certyfikaty materiałów i testów?

Tak. Standardowo wydawane są certyfikaty zgodności z normami ASTM D2467 i DIN 8061/8062. Raporty materiałowe na poziomie partii, protokoły testów obudowy i uszczelnienia oraz arkusze kalibracji siłownika są dostępne na żądanie w ramach pakietów dokumentacji projektowej.

Jaki jest dobór siłownika dla danego zaworu?

Dobór siłownika opiera się na rozrywaniu zaworu i roboczym momencie obrotowym przy maksymalnej różnicy ciśnień, pomnożonym przez współczynnik bezpieczeństwa. Obliczenia uwzględniają temperaturę medium, materiał wykładziny i częstotliwość cykli. Wybrany model siłownika i jego margines momentu obrotowego są podane w potwierdzeniu zamówienia.

Czy zawór może być dostarczony w wersji ślepej?

Usługa typu „ślepa uliczka” wymaga konfiguracji korpusu z gwintowanymi wkładkami po obu stronach kołnierza. Korpusy płytek są mocowane za pomocą śrub przelotowych i nie nadają się do izolowania sekcji dolnej, podczas gdy linia górna pozostaje pod ciśnieniem.

Jakie są zalecane części zamienne?

Zalecane części zamienne to jedna tuleja i jeden zestaw uszczelek kołnierzowych na dziesięć zaworów pracujących w trybie ciągłym oraz jeden siłownik na pętlę sterującą w przypadku zastosowań krytycznych. Inwentarz wykładzin powinien opierać się na dominujących mediach i temperaturze w instalacji, a nie na samej liczbie zaworów.

Dostarczane na potrzeby integracji OEM, zamówień projektów EPC i programów modernizacji zakładów w sektorach chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody. Media obejmują ciecze kwaśne i zasadowe, wodę ultraczystą, wodę pitną, wodę do zastosowań elektronicznych i ścieki przemysłowe.
