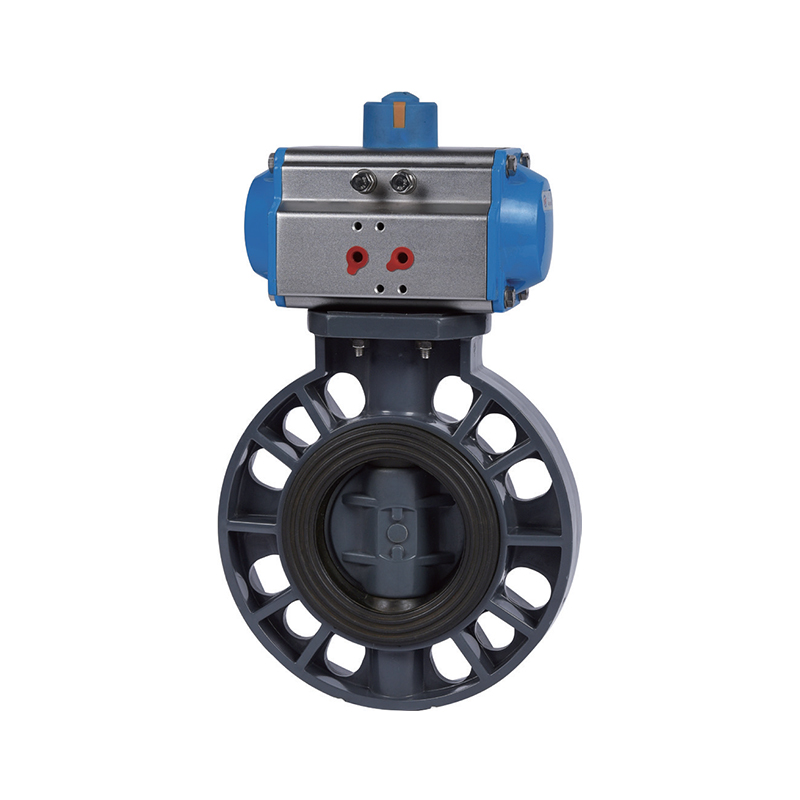

Pneumatyczne zawór motyla

Pneumatyczny zawór motyla przyjmuje konstrukcję typu opłatek o kompaktowej konstrukcji, małym rozmiarze i lekkim konstrukcji, dzięki czemu wygodne jest instalowanie, transport i utrzymanie. Jest napędzany przez pneumatyczny siłownik, który obraca łodygę zaworu, umożliwiając szybkie obracanie dysku w korpusie zaworu o 90 °, osiągając szybkie otwieranie i zamykanie z szybką reakcją. Dokładnie kontroluje przepływ zgodnie z wymaganiami systemowymi, zapewniając stabilne i niezawodne funkcje dławiania, odcięcia i izolacji. Zawór wykorzystuje sprężyste materiały uszczelniające, takie jak guma lub PTFE, aby zapewnić skuteczne zapobieganie wyciekom po zamknięciu. Pneumatyczny zawór motyla jest odpowiedni dla różnych mediów, takich jak woda, olej i pary, i działa w szerokim zakresie ciśnień i temperatur, spełniając wymagania różnych systemów rurociągów.

Skontaktuj się z nami

Poprzedni：Elektryczny zawór motyla
Następny：Elektryczny zawór kulowy

parametr aplikacja Normy techniczne

(1) Materiał: UPVC, CPVC
(2) Rozmiar: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standardy: Ansi, Din
(4) Połączenie: kołnierz
(5) Presja pracy: 150ssi, 1,0MPa
(6) Temperatura robocza: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minimalne ciśnienie powietrza: 45 psi, 0,4 MPa
(8) Kolor nadwozia: UPVC (ciemnoszary), CPVC (jasnoszary)

Rozmiar/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ”)	(2-1/2 ")	(3 ")	(4 ”)	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	HAŁAS	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	HAŁAS	4-MN18	4-MN18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	Ansi	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Moment obrotowy (n · m)		10	10	15	22	40	45	65	-	-

Tryb pracy w trybie siłowym podwójnie działanie/jedno działanie (NC normalnie zamknięte, normalnie otwarte)

Specyfikacja	63	75	90	110	140	160	225	280	315
Specyfikacja	2"	2 1/2 "	3 "	4 ”	5 "	6 "	8 "	10 "	12 "
Kontrolowanie stresu	4 ~ 8
Namur standardowy interfejs źródła powietrza	G 1/4 "
Podwójne modele siłowników aktorskich	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Modele jednostki aktorskiej	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Pneumatyczne zawór motyla Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Pneumatyczne zawór motyla Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Zawory UPVC/CPVC odporne na chemiczne i litowe (DIN/ANSI):...
Jun 26,2025
W wymagającym świecie przetwarzania płynów przemysłowych wybór odpowiednich zaworów jest najważniejsza dla bezpieczeństwa, wydajności i długowieczności. W przypadku chemikaliów korozyjnych, w tym różnych kwasów, zasad...
dowiedz się więcej
Ultimate Guide to UPVC dla przemysłu chemicznego i litoweg...
Jun 19,2025
Rury UPVC (niezakłócone chlorku poliwinylu) są szeroko stosowane w przetwarzaniu chemicznym, ekstrakcji litu i pod wysokim ciśnieniem przemysłowym ze względu na ich odporność na korozję, trwałość i zgodność z mi...
dowiedz się więcej
Wysoko wydajne rury UPVC dla trudnych środowisk przemysłow...
Jun 12,2025
Rury UPVC są szeroko stosowane w branżach wymagających wyjątkowej odporności chemicznej i trwałości. W tym artykule bada kluczowe cechy rur UPVC o wysokiej odporności chemicznej dla przemysłu litowego, odpornych...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Pneumatyczne zawór motyla Wiedza branżowa

Przewodnik wyboru dla Pneumatyczne zawory motyli W automatyzacji przemysłowej: jak dopasować ciśnienie, temperaturę i media?

W systemach automatyki przemysłowej pneumatyczne zawory motyli są szeroko stosowane w wielu branżach ze względu na ich szybką reakcję, kompaktową strukturę i łatwą kontrolę. Jednak różne branże mają różne wymagania dotyczące ciśnienia zaworu, temperatury i kompatybilności mediów. Nieprawidłowy wybór może prowadzić do awarii zastawki, wycieku lub skrócenia życia. Poniżej przedstawiono kluczowe punkty wyboru dla różnych branż:

1. Dopasowanie poziomu ciśnienia
Pneumatyczne zawory motyli muszą wybrać odpowiednie ciśnienia projektowe (takie jak PN10, PN16, ANSI 150 itp.) Według ciśnienia roboczego systemu:
Fotowoltaiczny, elektroniczny półprzewodnik: zwykle niskie ciśnienie (PN6 ~ PN10), stosowane do ultrarejnej wody lub dostarczania gazu.
Metallurgia, moc jądrowa: średnie i wysokie ciśnienie (PN16 ~ PN40), trzeba odporić na ciśnienie uderzenia, zwłaszcza wysoką temperaturę i pary pod wysokim ciśnieniem lub płynami korozyjnymi.
Ścieki przemysłowe, woda pitna: normalne ciśnienie do średniego ciśnienia (PN10 ~ PN16), należy wziąć pod uwagę efekt młotka wody.

2. Możliwość dostosowania temperatury
Materiał korpusu zaworu (taki jak żeliwa, stal nierdzewna, podszewka fluorowa) i materiał uszczelniający (EPDM, PTFE, NBR) muszą dopasować średnią temperaturę:
Medycyna, półprzewodnik: Niska temperatura lub normalna temperatura (-20 ° C ~ 120 ° C), wymagane są materiały sterylne (takie jak uszczelka PTFE ze stali nierdzewnej 316L).
Metallurgia, energia jądrowa: Wysoka temperatura (200 ° C ~ 500 ° C), metalowe uszczelnienie twarde lub specjalny korpus zaworu stopowego.
Fotowoltaiczne: może obejmować ekstremalną różnicę temperatur i wymagane są materiały odporne na pogodę.

3. Średnia kompatybilność
Korozyjność i zawartość cząstek nośnych określa materiał zaworu i roztwór uszczelniający:
Woda pitna, przemysłowe uzdatnianie wody: nie wymaga zanieczyszczenia, a EPDM lub certyfikowane przez FDA materiały uszczelniające są certyfikowane.
Ścieki przemysłowe: zawierające kwas, alkaliczne lub stałe cząstki, wymagają podszewki fluoru (PTFE) lub gumowej uszczelki opornej na zużycie.
Elektroniczny półprzewodnik: ultraczysta woda lub gaz o dużej czystości, wewnętrzna ściana zaworu musi być elektrolitycznie wypolerowana, aby uniknąć wytrącania cząstek.
Energia jądrowa: Media radioaktywne wymagają zaworów uszczelniających całkowicie metal ze specjalną certyfikacją (takich jak klasa ASME N).

Przykłady aplikacji branżowych
Fotowoltaiczny: ultraperatura wód o niskiej ciśnienia i pomieszczeniu, podkreślając zerowe wycieki i długie życie.
Metallurgia: Wysoka temperatura i środowisko pyłu, zawory muszą być odporne na zużycie i przeciwdziałanie.
Medycyna: Wysoka sterylność zaworów muszą być łatwe do czyszczenia (kompatybilne z CIP/SIP).
Energia jądrowa: W skrajnych warunkach pracy zawory muszą spełniać standardy ochrony sejsmicznej i promieniowania.
