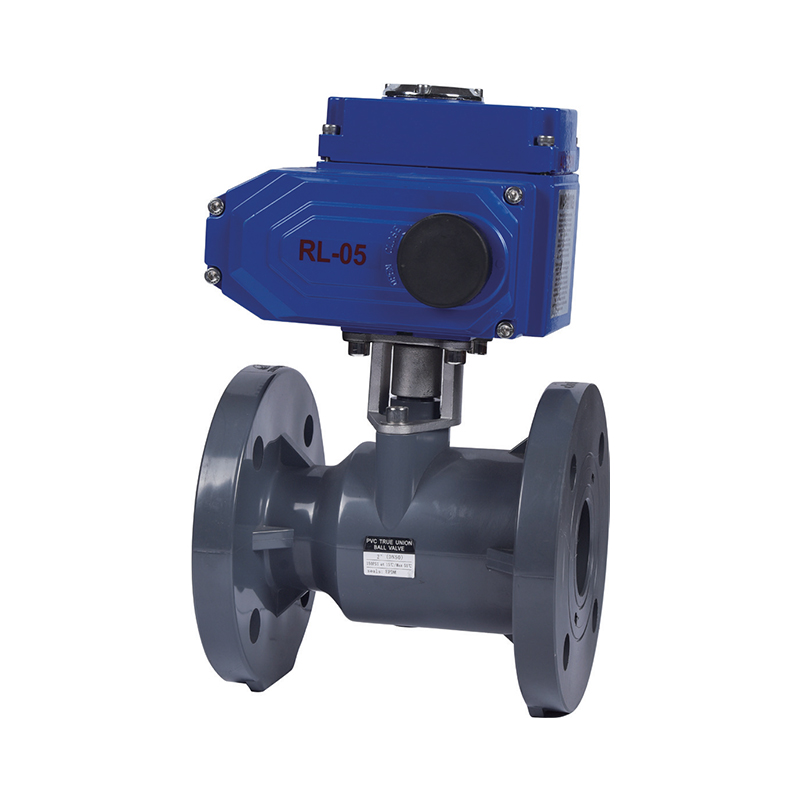

Elektryczny zawór kulowy

Cechą definiującą elektrycznego zaworu kulowego kołnierza jest to, że jego składnik zamknięcia (kulka) obraca się wokół osi łodygi, zwykle włączając otwieranie zaworu lub zamykające przez obrót o 90 °. Ma wydajność uszczelnienia, wysoką pojemność przepływu, niską odporność na przepływ, prostą strukturę, łatwą konserwację i długą żywotność. Przejście korpusu zaworu ma tę samą średnicę co podłączony rurociąg, co pozwala przepływać medium prawie bez straty. Dlatego jest często stosowany w aplikacjach wymagających rygorystycznego uszczelnienia, takich jak kontrolowanie gazów, cieczy, pary i pożywki zawierających zanieczyszczenia włókniste. Elektryczne zawory kulowe kołnierza są szeroko stosowane w branżach takich jak ropa naftowa, chemikalia, metalurgia, przemysł lekki, produkcja papieru, elektrownie i chłodzenie. W szczególności są one powszechnie stosowane jako zawory odcięcia awaryjnego w magazynach olejowych, obiektach chemicznych i rurociągach zbiorników gazu. W sytuacjach awaryjnych, takich jak pożary spowodowane wyciekami oleju lub niebezpiecznym materiałami do przerwy w dostawie zasilania, elektryczny zawór kulkowy kołnierza automatycznie wyłącza się bez ręcznego działania, skutecznie zapobiegając wypadkom wtórnym, zmniejszaniu uszkodzeń majątkowych i ochronie bezpieczeństwa personelu. $$

Skontaktuj się z nami

Poprzedni：Pneumatyczne zawór motyla
Następny：Pneumatyczny zawór kulowy

parametr aplikacja Normy techniczne

(1) Materiał: UPVC, CPVC
(2) Rozmiar: 2 "-12", DN50-DN300, DN63-DN315
(3) Standardy: Ansi, Din
(4) Połączenie: kołnierz
(5) Presja pracy: 150ssi, 1,0MPa
(6) Temperatura robocza: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Kolor ciała: UPVC (ciemnoszary), CPVC (jasnoszary)

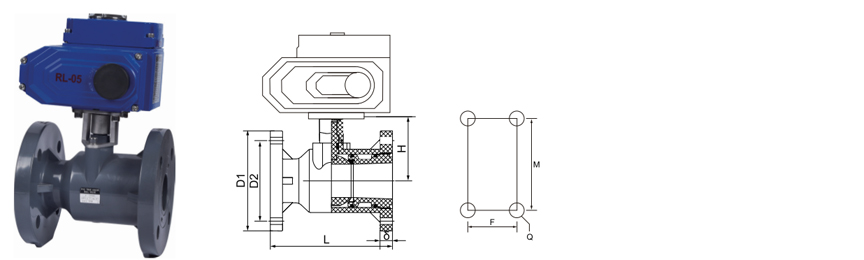

Rozmiar/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ”)	(1-1/4 ")	(1-1/2 ")	(2 ”)	(2-1/2 ")	(3 ")	(4 ”)	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	HAŁAS	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	HAŁAS	4-φ14	4-MN18	4-MN18	4-MN18	4-MN18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-MN16	4-MN16	4-MN16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Moment obrotowy (n · m)		4	6	8	12	18	26	35

Specyfikacje siłownika elektrycznego

Zawór kulowy	Model	Maksymalny moment wyjściowy	Czas działania 90 °		Wał wyjściowy	Silnik	Prąd oceniany
Zawór kulowy	Model	N · m	Specjalny	Standard	mm	W	AC 220V/a	AC 380 V/a	DC 24 V/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	115/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Elektryczny zawór kulowy Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Elektryczny zawór kulowy Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Zawory UPVC/CPVC odporne na chemiczne i litowe (DIN/ANSI):...
Jun 26,2025
W wymagającym świecie przetwarzania płynów przemysłowych wybór odpowiednich zaworów jest najważniejsza dla bezpieczeństwa, wydajności i długowieczności. W przypadku chemikaliów korozyjnych, w tym różnych kwasów, zasad...
dowiedz się więcej
Ultimate Guide to UPVC dla przemysłu chemicznego i litoweg...
Jun 19,2025
Rury UPVC (niezakłócone chlorku poliwinylu) są szeroko stosowane w przetwarzaniu chemicznym, ekstrakcji litu i pod wysokim ciśnieniem przemysłowym ze względu na ich odporność na korozję, trwałość i zgodność z mi...
dowiedz się więcej
Wysoko wydajne rury UPVC dla trudnych środowisk przemysłow...
Jun 12,2025
Rury UPVC są szeroko stosowane w branżach wymagających wyjątkowej odporności chemicznej i trwałości. W tym artykule bada kluczowe cechy rur UPVC o wysokiej odporności chemicznej dla przemysłu litowego, odpornych...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Elektryczny zawór kulowy Wiedza branżowa

Scenariusze aplikacji i zalety Elektryczne zawory kulkowe W systemach automatyzacji przemysłowej

Elektryczne zawory kulkowe odgrywają ważną rolę w systemach automatyki przemysłowej ze względu na ich szybką reakcję, wysokie uszczelnienie, zdalne sterowanie i inne cechy. Poniżej znajdują się typowe zastosowania i podstawowe zalety w wielu kluczowych branżach:

1. Bezpieczna woda pitna
Zastosowanie: stosowane w sieciach rur zaopatrzenia w wodę, systemach przełączania stacji pomp i dezynfekcji w roślinach wodnych, aby zapewnić precyzyjną kontrolę przepływu wody.
Zalety: Napęd elektryczny można zintegrować z systemem SCADA, aby osiągnąć bez nadzoru regulację i uniknąć ryzyka zanieczyszczenia wody.

2. Metallurgia
Zastosowanie: Przełączanie i regulacja gazów o wysokiej temperaturze i pod wysokim ciśnieniem (takich jak gaz wielkopiętrowy) i systemy wody chłodzącej.
Zalety: Materiały odporne na korozję (takie jak stal nierdzewna) mogą radzić sobie z silnymi mediami kwasowymi i alkalicznymi oraz odporną na eksplozję konstrukcję siłownika dostosowuje się do trudnych środowisk.

3. Fotowoltaiczny
Zastosowanie: Transport chemiczny (taki jak kwas, gaz obojętny) w produkcji materiału krzemu i systemach odzyskiwania ścieków.
Zalety: Wysokie uszczelnienie zapobiega szkodliwemu wyciekom, a kontrola elektryczna odpowiada rytmowi zautomatyzowanych linii produkcyjnych.

4. Moc jądrowa
Zastosowanie: Izolacja i rozładowanie układu chłodzenia wyspy jądrowej oraz radioaktywne oczyszczanie ścieków.
Zaleta: Zastosuj się ze standardami bezpieczeństwa jądrowego (takie jak certyfikacja ASME III) i można je zamknąć w przypadku awarii.

5. Elektroniczny półprzewodnik
Zastosowanie: Precyzyjne dostarczanie ultraczystej wody (UPW) i specjalnych gazów (takich jak azot i argon).
Zaleta: Polerowanie wewnętrznej ściany korpusu zaworu (RA ≤ 0,4 μm) w celu uniknięcia zanieczyszczenia cząstek i zapewnienia czystości procesu.

6. Medycyna
Zastosowanie: Oczyszczona woda, sterylizacja pary (SIP) i systemy czyszczenia CIP w procesach farmaceutycznych.
Zaleta: Bez kątów konstrukcji bez kątów spełnia wymagania GMP i pozwala uniknąć wzrostu mikroorganizmów.

7. Przemysłowe uzdatnianie wody
Zastosowanie: krążąca woda chłodząca, odwrócona osmoza (RO) wstępna obróbka i kontrola dawkowania leku.
Zaleta: Wspieraj komunikację Modbus/Profibus i łącz z PLC, aby zrealizować inteligentne dawkowanie.

8. Ścieki przemysłowe
Zastosowanie: neutralizacja kwasowo-zasadowa, przełączanie i rozładowanie rurociągów oczyszczania ścieków metali ciężkich.
Zalety: Uszczelki PTFE są wysoce odporne na korozję, a siłowniki elektryczne mogą być zaprogramowane w celu zaspokojenia potrzebnych potrzeb zwolnienia.
