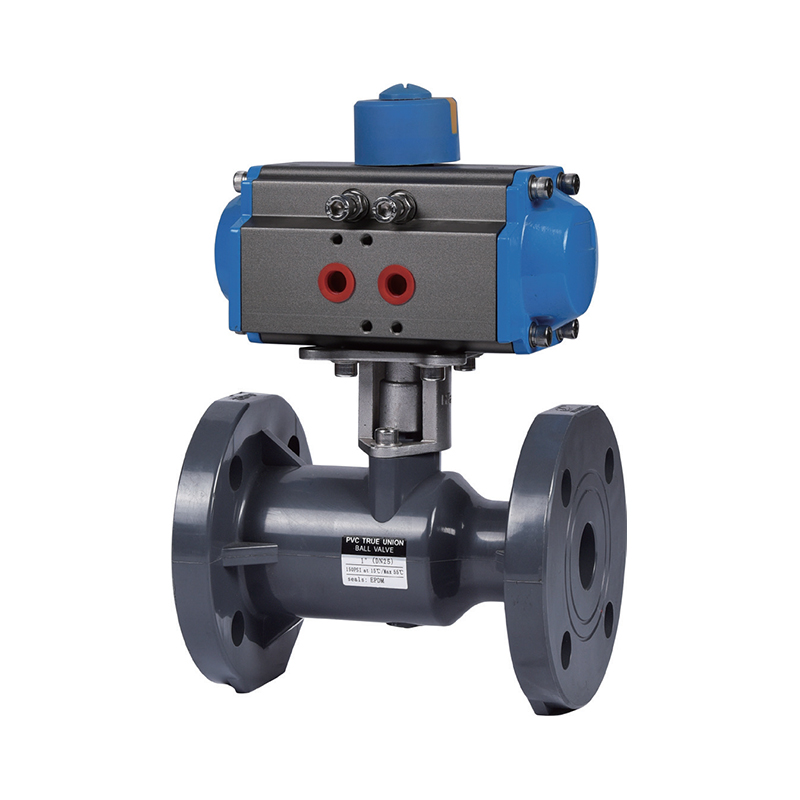

Pneumatyczny zawór kulowy

Wśród wszystkich rodzajów zaworów pneumatyczny zawór kulkowy ma odporność na płyn. Nawet typ zredukowanego our ma stosunkowo niską odporność na płyn. Korpora zaworu pneumatycznego zaworu kulowego jest wyposażona w łożyska ciągu w celu zmniejszenia momentu obrotowego tarcia, zapewniając płynne i elastyczne długoterminowe działanie. Siedzisko zaworów oferuje wydajność uszczelnienia, wykonane z elastycznych materiałów, takich jak PTFE, co zwiększa zdolność uszczelnienia wraz ze wzrostem średniego ciśnienia. Ponadto uszczelnienie STEM jest niezawodne i odporne na uszkodzenia. Ze względu na własne właściwości używanych materiałów i minimalną utratę tarcia z piłką, pneumatyczny zawór kulkowy ma długą żywotność. Sprężyny między kulą, łodygą i korpusem zaworów pomagają wyładować statyczną energię elektryczną wytwarzaną podczas przełączania, zapewniając bezpieczne wykorzystanie.

Skontaktuj się z nami

PREV：Elektryczny zawór kulowy
NEXT：Elektryczne zawory napędzane elektryczną UPVC/CPVC

Parametr Aplikacja StIardy techniczne

(1) Materiał: UPVC, CPVC
(2) Rozmiar: 1 "-4 ”, DN25-DN100, DN32-DN110
(3) Standard: HAŁAS
(4) Połączenie: kołnierz
(5) Presja pracy: 150ssi, 1,0MPa
(6) Temperatura robocza: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Minimalne ciśnienie powietrza: 45 psi, 0,4 MPa
(8) Kolor nadwozia: UPVC (ciemnoszary), CPVC (jasnoszary)

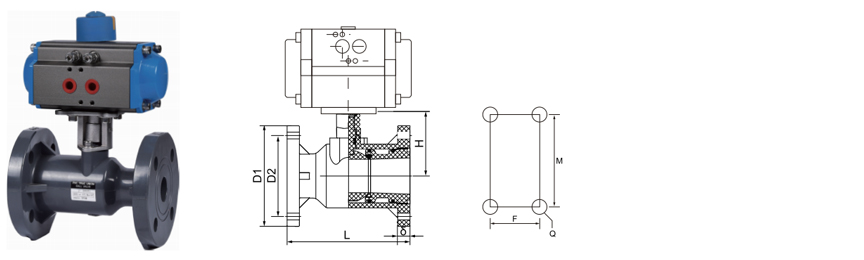

Rozmiar/nom.		DN32	DN40	DN50	DN6E	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ”)	(1-1/4 ")	(1-1/2 ")	(2 ”)	(2-1/2 ")	(3 ")	(4 ”)	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	HAŁAS	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-MN18	4-MN18	4-MN18	4-MN18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-MN16	4-MN16	4-MN16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Moment obrotowy (n · m)		4	6	8	12	18	26	35

Tryb pracy w trybie siłowym podwójnie działanie/jedno działanie (NC normalnie zamknięte, normalnie otwarte)

Specyfikacja	20	25	32	40	50	63	75	90	110	140	160
Specyfikacja	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Kontrolowanie stresu	4 ~ 8
Namur standardowy interfejs źródła powietrza	G 1/4 "
Podwójne modele siłowników aktorskich	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	Tbn83d	Tbn92d	TBN105D	TBN125D
Modele jednostki aktorskiej	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK	TBN125SK	TBN140sk

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

Grupa Zheyi jest China Pneumatyczny zawór kulowy Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego Suppliers and Custom Pneumatyczny zawór kulowy Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego Factory. Zostaliśmy założeni w 2007 r., Specjalizującej się w badaniach i rozwoju, produkcji, sprzedaży i obsłudze rurociągów przemysłowych CPVC i UPVC. Uzyskał licencję produkcyjną specjalnego sprzętu, Prowincji Zhejiang Produkty Products Products Dokument zatwierdzania licencji sanitarnej, certyfikat systemu zarządzania jak09001, certyfikat systemu zarządzania środowiskiem, certyfikat systemu IS045001 System zarządzania bezpieczeństwem i bezpieczeństwo IS045001 System zarządzania bezpieczeństwem i bezpieczeństwem. Posiada również ponad 50 niezależnych praw własności intelektualnej i samowystarczalności importu i energii eksportowej. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędzi oraz unikalne surowce i systemy zarządzania z Niemiec i Ameryki. Z biegiem lat nasze produkty są szeroko stosowane w przemyśle chemicznym, metalurgii, fotowoltaicznej, energii jądrowej, licie, elektronicznym półprzewodniku, żywności, medycynie, medycynie, przemysłowym oczyszczaniu wody i innych branżach w cieczy kwasowej i alkalicznej, wodzie ultra-pure, wodzie pitnej, wodzie elektronicznej, wodzie elektronicznej, transporcie ścieków przemysłowych. Obecnie Zheyi Group założyła ponad 30 firm sprzedawców w całym kraju. Kategorie produktów są eksportowane do Europy, Ameryki, Azji Południowo -Wschodniej oraz innych krajów i regionów. Nasze produkty są mile widziane przez klientów na rynkach krajowych i międzynarodowych.

Certyfikat honoru

Aktualności

Certyfikat
Dec 12,2024
Przeczytaj więcej

Informacja zwrotna wiadomości

Ścisła kontrola jakości

Grupa Zheyi Group, kierowana zasadą „Pierwszej jakości”, wykorzystuje zaawansowany na całym świecie sprzęt i surowce premium, aby utrzymać ścisłą kontrolę na każdym etapie produkcji. Celem jest dostarczenie produktów rurociągowych, które wyróżniają się zarówno w zakresie wydajności, jak i estetyki.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym Sekisui z Japonii i Lubrizol ze Stanów Zjednoczonych. Dzięki płynnej mieszance wyrafinowanych technik produkcyjnych i profesjonalnego zarządzania, każdy produkt „Zheyi” przechodzi rygorystyczną kontrolę jakości - od produkcji i kontroli po ostateczną dostawę - zapewniającą perfekcję zarówno w wyglądzie, jak i funkcjonalności.
Precyzyjne testy wydajności

W Zheyi każdy produkt jest wytwarzany nie tylko z naciskiem na wyrafinowaną estetykę, ale także z niezachwianym zaangażowaniem w najwyższą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają stabilność i trwałość produktu, nawet w trudnych warunkach:

● Test gęstości: mierzy gęstość materiału w celu zapewnienia jednorodności strukturalnej i stabilności.
● Test temperatury zmiękczania Vicat: Ocena zmiękczania materiału w warunkach wysokiej temperatury, aby zapewnić odporność na deformację w różnych środowiskach.
● Test piekarnika: symuluje długoterminową opór ciepła, weryfikując zdolność produktu do wytrzymania przedłużonego narażenia na wysokie temperatury.
● Test hydrostatyczny: ocenia wytrzymałość rurociągu w warunkach wysokiego ciśnienia w celu zagwarantowania bezpieczeństwa i niezawodności.
● Test uderzenia młotka upuszcza: testowanie odporności na uderzenie, aby zapewnić trwałość produktu podczas transportu, instalacji i codziennego użytku.

Pneumatyczny zawór kulowy Industry knowledge

Powszechne diagnozę uszkodzeń i praktyki konserwacyjne Pneumatyczne zawory kulkowe (Scenariusze aplikacji wielorastkowych)

Pneumatyczne zawory kulowe kołnierza są szeroko stosowane w bezpiecznej wodzie pitnej, metalurgii, fotowoltaice, energii jądrowej, elektronicznych półprzewodnikach, medycynie, przemysłowej oczyszczaniu wody, ściekach przemysłowych i innych dziedzinach ze względu na ich szybkie otwarcie i zamykanie, dobre uszczelnienie i oporność na wysokim ciśnieniu. Jednak podczas długoterminowej pracy mogą wystąpić awarie ze względu na średnie charakterystykę, warunki pracy lub niewłaściwe działanie. Poniżej znajdują się częste problemy i sugestie dotyczące konserwacji, które są analizowane w połączeniu z różnymi scenariuszami branżowymi:

1. Wspólna diagnoza uszkodzenia i rozwiązania
Zawór wewnętrzny lub zewnętrzny wyciek
Możliwe przyczyny: zużycie pierścienia uszczelniającego (takiego jak długoterminowe starzenie się PTFE w wysokiej temperaturze), uszkodzenie gniazda zaworu i luźne śruby kołnierzowe.

Różnice w aplikacjach branżowych:
Medycyna/półprzewodnik elektroniczny: pożywki o wysokiej czystości wymagają zerowego wycieku, a materiał siedzący zaworu musi być regularnie sprawdzany (taki jak politetrafluoroetylen).
Moc jądrowa/ścieki przemysłowe: pożywki korozyjne (takie jak kwas i alkalia) są łatwe do skorodowania korpusu zaworu, a Hastelloy lub zawory wysadzane przez Hastelloy lub fluorowe.

Siłowniki pneumatyczne są powolne lub upadają
Możliwe przyczyny: niewystarczające ciśnienie źródła powietrza, uszkodzenie zaworu elektromagnesu, akumulacja wody w cylindrze (sprężone powietrze nie jest suche).

Różnice w aplikacjach branżowych:
Fotowoltaiczna/metalurgia: Środowisko wysokiej temperatury powoduje więcej skondensowanej wody w rurociągu źródłowym i należy zainstalować suszarkę powietrza.
Bezpieczna woda pitna: wilgotne środowisko może powodować korozję siłownika i zaleca się poziom ochrony IP67.

Zawór utknął lub nie jest w stanie się przełączyć
Możliwe przyczyny: Krystalizacja średniej (taka jak sól w ściekach przemysłowych), akumulacja zanieczyszczeń (takich jak muł w oczyszczaniu wody), długoterminowy brak utrzymania.

Różnice w aplikacjach branżowych:
Przemysłowe obróbka wody: regularnie spłucz wnękę zaworu, aby zapobiec blokowaniu cząstek cząstek.
Elektroniczne półprzewodniki: Należy unikać zanieczyszczenia jonów metali w ultraperalnych systemach wodnych i zalecane są zawory w pełni wyłożone.

2. Ukierunkowane praktyki konserwacji
Regularna kontrola i czyszczenie
Bezpieczne picie wody/przemysł farmaceutyczny: co kwartał demontaż i sprawdzaj uszczelki, aby upewnić się, że nie ma biofilmu ani pozostałości chemicznych.
Fotowoltaiczny/półprzewodnik: Użyj azotu o wysokiej czystości, aby usunąć linię gazową, aby zapobiec zanieczyszczeniu cząstek.

Zarządzanie smarowaniem i pieczęcią
Metallurgia/energia jądrowa: Użyj tłuszczu odpornego na wysoką temperaturę (taką jak tłuszcz na bazie silikonowej) w warunkach wysokotemperaturowych, aby uniknąć tarcia na sucho.
Ścieki przemysłowe: W środowiskach korozyjnych multimediów zaleca się użycie mieszania grafitowego pakowania do podwójnej ochrony uszczelnień trzonowych zaworów.

Konserwacja systemu pneumatycznego
Wspólne dla wszystkich branż:
Sprawdź Triplex źródła gazu (filtr, zawór zmniejszający ciśnienie, kolektor mgły olejowej), aby zapewnić stabilne ciśnienie (zwykle 0,4 ~ 0,6 MPa).
Zawory elektromagnesu i przełączniki graniczne muszą być odporne na kurz i odporne na wilgoć, szczególnie w środowiskach zewnętrznych roślin fotowoltaicznych.

3. Specjalne środki ostrożności dla branży
Moc jądrowa: musi być zgodne ze standardami ASME III lub RCC-M, a materiał korpusu zaworu musi być odporny na promieniowanie (takie jak stal nierdzewna o ultra niskiej zawartości węgla 316L).
Elektroniczne półprzewodniki: polerowanie elektrolityczne (RA ≤ 0,4 μm) powierzchni zaworu w kontakcie z pożywką, aby zapobiec odpadaniu cząstek.
Medycyna: W warunkach sterylizacji (SIP/CIP) zawór musi wytrzymać cykle parowe o wysokiej temperaturze powyżej 120 ° C.
