Jednoczęściowy zawór kulowy kołnierzowy SCH8O/DIN UPVC/CPVC

Skontaktuj się z nami

Poprzedni：Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC
Następny：Brak następnego produktu

parametr aplikacja Normy techniczne

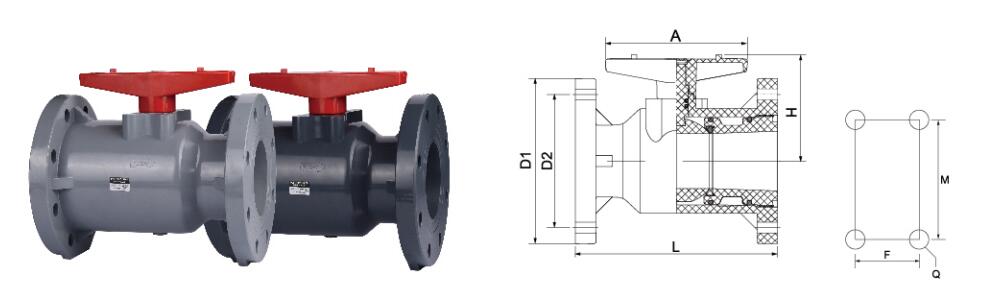

ROZMIAR/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Pytanie		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Wprowadzenie produktu

Jednoczęściowy kołnierzowy zawór kulowy SCH8O/DIN PCV/CPVC jest termoplastycznym urządzeniem odcinającym przeznaczonym do transportu agresywnych chemikaliów i systemów wody o wysokiej czystości. Ta seria zaworów, wykonana z nieplastyfikowanego polichlorku winylu (PCV) lub chlorowanego polichlorku winylu (CPVC), ma monolityczny korpus, którego kołnierze są integralnie uformowane z obudową zaworu. Ta jednoczęściowa konstrukcja eliminuje tradycyjne połączenia pomiędzy korpusem a kołnierzami końcowymi, redukując potencjalne ścieżki wycieków w krytycznych zastosowaniach. Konstrukcja z kulą z pełnym otworem zapewnia nieograniczony przepływ po otwarciu, a materiały gniazda z PTFE lub EPDM zapewniają szczelne uszczelnienie przed różnymi mediami, w tym kwasami, zasadami, rozpuszczalnikami i ultraczystą wodą. Zawór jest zgodny ze standardowymi wzorami wierceń kołnierzy DIN, umożliwiając bezpośrednią integrację z sieciami rurociągów zgodnymi ze specyfikacją europejską bez stosowania niestandardowych adapterów.

Podstawowe zalety

Monolityczna integralność ciała

Jednoczęściowa listwa łącząca kołnierz z korpusem usuwa uszczelnione połączenia pomiędzy przyłączami końcowymi a obudową, redukując liczbę punktów konserwacyjnych i potencjalne wycieki.

Kompatybilność z dwoma materiałami

Korpus z PCV zapewniający ogólną odporność chemiczną w temperaturze 0-60°C; Korpus CPVC do mediów chlorowanych i podwyższonych temperatur do 93°C.

Integracja z normą DIN

Schematy wierceń kołnierzy są zgodne z normami DIN PN10/16, co umożliwia wymianę w miejscu montażu lub nową instalację bez niestandardowych adapterów kołnierzowych.

Pełna ścieżka przepływu portu

Średnica otworu kuli odpowiada nominalnemu rozmiarowi rury, utrzymując prędkość w rurociągu i zmniejszając spadek ciśnienia w porównaniu z zaworami o zmniejszonym otworze przelotowym.

Charakterystyka produktu

Materiał korpusu: PCV (typ 1, klasa 1) lub CPVC (wg ASTM D1784)
Typ połączenia: Jednoczęściowy, integralnie formowany kołnierz, DIN 2501 PN10/16
Materiał siedziska: PTFE (standard) lub EPDM (do wody i łagodnych chemikaliów)
Materiał piłki: Chromowany mosiądz (UPVC) lub lity CPVC (korpus CPVC)
Uszczelki trzpienia: Konfiguracja podwójnego O-ringu z zewnętrznym regulowanym dławikiem

Typ uchwytu: Klamka ze skokiem 90 stopni, z blokadą w pozycji otwartej i zamkniętej
Ocena ciśnienia: PN10 dla PCV (0-50°C); PN16 dla CPVC (0-50°C)
Zakres temperatur: PCV 0°C do 60°C; CPVC od 0°C do 93°C
Usługa próżniowa: Nadaje się do ciśnienia bezwzględnego 0,5 bara w temperaturze 20°C
Kolor: Jasnoszary (RAL 7032) do PCV; Jasnoszary lub prawie biały dla CPVC

Kwas solny (≤30%) UPVC CPVC

Kwas siarkowy (≤50%) Ograniczona CPVC

Wodorotlenek sodu (≤30%) UPVC CPVC

Woda dejonizowana / ultraczysta UPVC CPVC

Chlorowane rozpuszczalniki Niezalecane Ograniczona

Dane techniczne

Dane wymiarowe

Średnica nominalna (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Wymiar twarzą w twarz DIN EN 558 Seria 1 (podstawowa seria 27)

Standard wiercenia kołnierzy DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Ciśnienie i temperatura

Ciśnienie próbne powłoki 1,5 × PN (maks. 22,5 bar dla korpusu PN16)

Ciśnienie próbne uszczelnienia (niskie) 1,1 × PN (powietrze lub woda)

Ciśnienie próbne uszczelnienia (wysokie) 1,5 × PN (tylko woda)

Zakres temperatur (UPVC) 0°C do 60°C

Zakres temperatur (CPVC) 0°C do 93°C

Dane operacyjne

Wartość momentu obrotowego (maks.) 12 Nm dla DN15-DN50; 20 Nm dla DN65-DN100

Zgodność zakresu pH PCV: 2-12; CPVC: 1-14

Serwis próżniowy Absolutne 0,5 bara w temperaturze 20°C

Charakterystyka przepływu Pełny port, Cv = DN² × 0,035 (w przybliżeniu)

Scenariusze zastosowań

Ta seria zaworów jest stosowana w wielu przemysłowych systemach transportu płynów wymagających odporności na korozję i kontroli zanieczyszczeń. Konkretne zastosowania obejmują:

Stacje dozowania chemii Linie do trawienia metalurgicznego Trawienie mokre metodą fotowoltaiczną Pomocnicze chłodzenie jądrowe Przeróbka solanki litowej Półprzewodnikowe mokre ławki Woda klasy elektronicznej (18,2 MΩ·cm) Linie zwrotne żywności CIP Farmaceutyczne systemy WFI Cyrkulacja e-powłok samochodowych Neutralizacja ścieków przemysłowych Pętle do polerowania ultraczystej wody

Kompatybilność mediów obejmuje kwas solny (do 30%), kwas siarkowy (do 50% w temperaturze 25°C), wodorotlenek sodu (do 30%), podchloryn sodu (do 12% dla CPVC), wodę dejonizowaną i przemysłową wodę procesową zawierającą zawieszone ciała stałe poniżej 200 μm.

Typowe problemy i rozwiązania

Problem: Opór obrotu uchwytu wzrasta po cyklu termicznym

Gniazda PTFE ulegają zmianom wymiarowym w ekstremalnych temperaturach. Trzykrotnie całkowicie otwórz i zamknij zawór bez ciśnienia. Jeśli opór utrzymuje się, poluzuj nakrętkę dławika trzpienia o 1/4 obrotu. Nie należy stosować smarów na bazie ropy naftowej, ponieważ powodują one degradację uszczelek wtórnych EPDM.

Problem: Widoczne zacieki na styku uszczelki kołnierza

Kołnierze termoplastyczne z czasem rozluźniają się, zmniejszając napięcie wstępne śruby. Dokręcić śruby kołnierzowe momentem 15 Nm dla DN50 i mniejszych, 20 Nm dla DN65 i większych za pomocą klucza dynamometrycznego. Stosować wyłącznie pełnopowierzchniowe uszczelki EPDM lub PTFE; nie należy stosować uszczelek spiralnych ani metalowych.

Problem: Wyciek mediów za kulą w pozycji zamkniętej

Sprawdź zużycie gniazda, zdejmując zawór z przewodu i sprawdzając gniazda z PTFE pod kątem zarysowań lub deformacji. Wymień gniazda, jeśli są zużyte na głębokość większą niż 0,5 mm. W przypadku zaworów CPVC obsługujących rozpuszczalniki (aceton, MEK) należy zastosować gniazda PVDF, ponieważ PTFE pęcznieje w tych mediach.

Problem: Pękanie w pobliżu otworów na śruby kołnierza

Główną przyczyną jest nadmierne dokręcenie. Maksymalny zalecany moment obrotowy dla kołnierzy UPVC wynosi 12 Nm dla DN15-DN50, 18 Nm dla DN65-DN100. W przypadku CPVC wartości mogą wzrosnąć o 20%, należy to sprawdzić w instrukcji montażu. Natychmiast wymień pęknięty korpus; nie naprawiać za pomocą klejów.

Uwagi dotyczące instalacji

Podeprzeć rurociągi niezależnie po obu stronach korpusu zaworu
Nie używać zaworu do korygowania niewspółosiowości rury przekraczającej 1 mm na metr
Nałóż taśmę PTFE lub uszczelniacz anaerobowy wyłącznie na śruby kołnierza, a nie na powierzchnie uszczelek
W przypadku instalacji zewnętrznych narażonych na promieniowanie UV należy wybrać PCV z dodatkiem sadzy lub zastosować powłokę odporną na promieniowanie UV
Nie przekraczać 1,5× PN podczas testów hydrostatycznych przy zamkniętym zaworze
Instalacja siłownika wymaga weryfikacji momentu obrotowego trzpienia; używać wyłącznie wspornika montażowego

Krytyczne ograniczenia

Nie używać ze sprężonym powietrzem lub gazami powyżej 2 barów bez zabezpieczenia
Nie nadaje się do utleniania kwasów (kwas azotowy powyżej 10%, kwas chromowy) z korpusem z PCV
Unikać nagłych skoków ciśnienia przekraczających 2× ciśnienie robocze na sekundę
Nie instalować w systemach z cyklami sterylizacji parowej powyżej 100°C
Serwis próżniowy wymaga pełnego wsparcia; nie przekraczać 0,5 bara bezwzględnego
