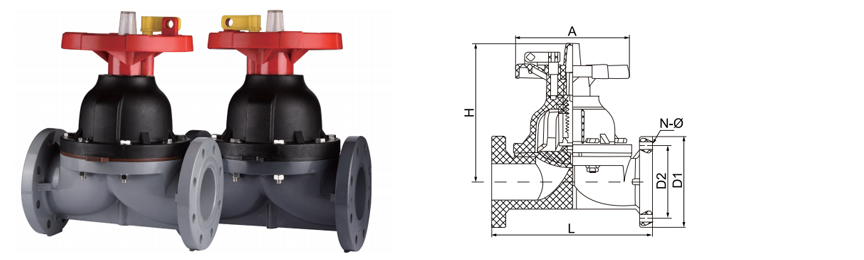

Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC

Zawór membranowy z kołnierzem UPVC/CPVC jest urządzeniem do kontroli cieczy przeznaczonym do tłoczenia żrących cieczy i gazów. Nadaje się do różnych gałęzi przemysłu, w tym do przetwórstwa chemicznego, oczyszczania ścieków i przetwórstwa spożywczego.

Unikalna konstrukcja kołnierzowego zaworu membranowego zapewnia szczelność podczas otwierania i zamykania, skutecznie zapobiegając wyciekom. Taka konstrukcja zapewnia bezpieczny transport cieczy i wydłuża żywotność zaworu. Zawór jest łatwy w obsłudze, dzięki czemu użytkownicy mogą bez wysiłku kontrolować przepływ za pomocą metod ręcznych lub pneumatycznych, aby sprostać wymaganiom różnych warunków pracy.

Nasze zawory membranowe z kołnierzem UPVC/CPVC charakteryzują się również odpornością na zużycie i starzenie. Są szeroko stosowane w takich dziedzinach, jak przetwórstwo chemiczne, oczyszczanie ścieków i nawadnianie rolnictwa.

Skontaktuj się z nami

Poprzedni：Zawór membranowy SCH8O/DIN UPVC/CPVC
Następny：Jednoczęściowy zawór kulowy kołnierzowy SCH8O/DIN UPVC/CPVC

parametr aplikacja Normy techniczne

ROZMIAR/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

STANDARD DIN · KONSTRUKCJA JEDNEJ CZĘŚCI

Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC

Zaprojektowane do izolacji płynów korozyjnych i o wysokiej czystości. Jednoczęściowy korpus kołnierzowy z mechanizmem uszczelniającym membranę eliminuje wycieki uszczelnienia i zapewnia szczelne odcięcie.

DN15-DN100

Zakres rozmiarów

PN10/PN16

Ocena ciśnienia

-20°C do 120°C

Temperatura PCV

PCV/CPVC

Materiały korpusu

◆ System materialny

Korpus z PCV 0-60°C · pH 2-12 · Ogólne kwasy, zasady, woda ultraczysta

Korpus PCV 0-93°C · pH 1-14 · Podwyższona temperatura, media chlorowane

Opcje membrany EPDM · PTFE · FKM · Hypalon

Jednoczęściowe końcówki kołnierzowe zgodne z DIN PN10/16. Brak wycieków na złączach od strony nadwozia.

◆ Kluczowe dane techniczne

Połączenie Zintegrowany kołnierz, DIN 2501

Twarzą w twarz DIN EN 558 Seria 1

Test powłoki 1,5 × PN (woda)

Test siedzenia 1,1 × PN (powietrze lub woda)

Usługa próżniowa absolutne 0,3 bara

Operacja Koło ręczne / pneumatyczne / elektryczne

◆ Zalety zaworu membranowego

Brak upakowania łodyg — zerowy potencjał emisji ulotnej
Izolacja pomiędzy siłownikiem a mediami płynnymi
Usprawniona ścieżka przepływu zmniejsza gromadzenie się osadów
Wizualny wskaźnik położenia na pokrętle
Wymienna membrana bez konieczności zdejmowania korpusu z przewodu
Szczelne odcięcie w całym zakresie ciśnienia

Zastosowania przemysłowe

Kwasy, zasady, woda ultraczysta, woda do zastosowań elektronicznych, ścieki przemysłowe

Ciężka chemia i metalurgia

Transport kwasu siarkowego · Dozowanie HCl · Linie trawiące · Galwanizacja

Wysoka czystość i elektronika

Półprzewodnikowe mokre ławy · Trawienie fotowoltaiczne · Woda klasy elektronicznej · Pętle wody ultraczystej

Energia i lit

Pomocnicze chłodzenie jądrowe · Przetwarzanie solanki litowej · Transfer chemikaliów akumulatorowych

Nauki przyrodnicze i żywność

Farmaceutyczny WFI · Spożywczy CIP · Przetwórstwo napojów · Produkcja kosmetyków

Woda i środowisko

Neutralizacja ścieków przemysłowych · Woda pitna · Wstępna obróbka odsalania

Przemysł motoryzacyjny i ogólny

Cyrkulacja powłoki elektronicznej · Mycie części · Woda chłodząca · Linie płukania

Uwagi dotyczące instalacji i obsługi

Na czas przechowywania zawór membranowy należy instalować w pozycji całkowicie otwartej lub zamkniętej. Nie przechowywać ze ściśniętą membraną.
Kolejność momentów dokręcania: równomiernie dokręcić śruby kołnierzy na krzyż momentem 15-20 Nm, w zależności od DN.
W przypadku mediów szlamowych lub krystalizujących należy montować z trzpieniem zaworu ustawionym poziomo, aby zapobiec gromadzeniu się ciał stałych w jazie.
W przypadku mediów ściernych nie należy przekraczać prędkości 1,0 m/s, aby wydłużyć żywotność membrany.
Wymieniaj membranę co 2 lata lub 50 000 cykli, w zależności od tego, co nastąpi wcześniej.

Krytyczne ograniczenia

Nie stosować z kwasami utleniającymi (azotowy >15%, chromowy) w korpusie PCV.
Nie narażać na szybkie zmiany ciśnienia – może wystąpić zmęczenie membrany.
Unikać sterylizacji parą powyżej 110°C w przypadku CPVC z membraną PTFE.
Nie nadaje się do mediów gazowych powyżej 2 barów bez zabezpieczenia.
Nie uruchamiaj koła zamachowego poza mechanicznym ogranicznikiem — nadmierne ściskanie membrany prowadzi do przedwczesnej awarii.

Typowe problemy i rozwiązania

Problem: Zaobserwowano zmniejszone natężenie przepływu

Membrana może nie być całkowicie wciągnięta. Sprawdź, czy pokrętło jest obrócone do pozycji całkowicie otwartej (2-3 obroty powyżej początkowego oporu). W przypadku zaworów automatycznych należy sprawdzić kalibrację skoku siłownika.

Problem: Zewnętrzny wyciek z korpusu

Sprawdź śruby kołnierza pod kątem rozluźnienia. Dokręcić ponownie zgodnie ze specyfikacją. Jeżeli wyciek nie ustąpi, wymienić uszczelkę kołnierza. Nie dokręcać zbyt mocno – ryzyko pęknięcia powyżej 22 Nm dla DN80.

Problem: Wyciek mediów po zamknięciu

Zużycie membrany lub atak chemiczny. Wymień membranę na odpowiedni materiał. W przypadku zastosowań wymagających dużej liczby cykli należy zastosować membranę EPDM pokrytą PTFE.

Problem: Trudne działanie pokrętła

Membrana może przykleić się do jazu w wyniku krystalizacji. Cykl otwierania/zamykania kilka razy. Jeśli problem będzie się powtarzał, zdemontuj i wyczyść obszar jazu. Nałóż smar silikonowy na gwinty trzpienia.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.
