na zamówienie Zawór membranowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego

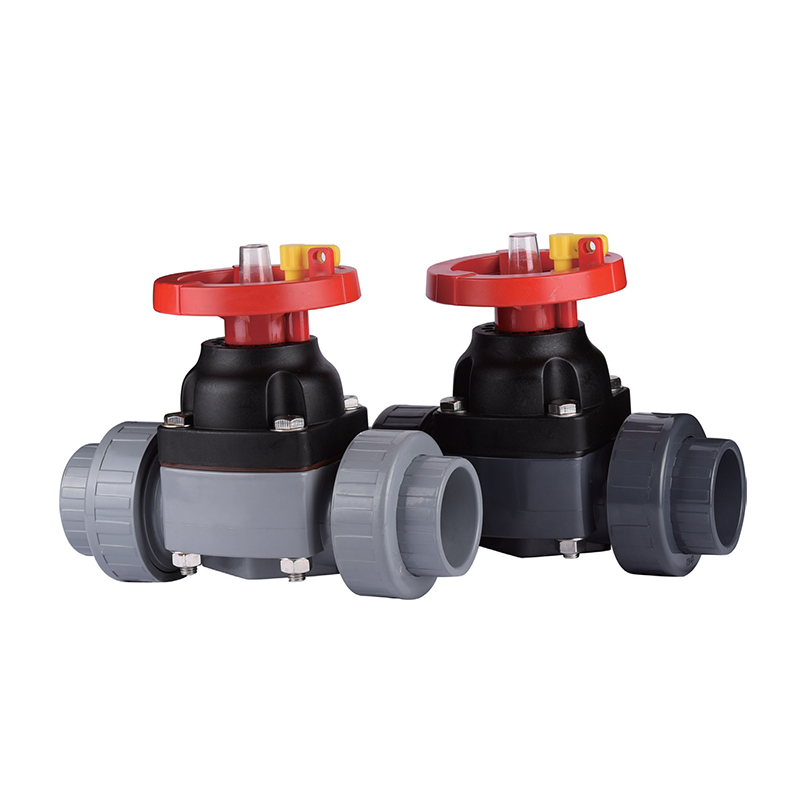

Zawór membranowy SCH8O/DIN UPVC/CPVC

Zawór membranowy SCH8O/DIN UPVC/CPVC

Wspólny zawór membranowy jest wydajnym urządzeniem do kontroli cieczy, szeroko stosowanym w takich gałęziach przemysłu, jak przetwórstwo chemiczne, farmaceutyka, przetwórstwo żywności i uzdatnianie wody. Został zaprojektowany tak, aby zapewniać skuteczność uszczelniania, zapewniając bezpieczeństwo i czystość medium.

Podstawową cechą wspólnego zaworu membranowego jest jego unikalna konstrukcja membrany. Taka konstrukcja nie tylko skutecznie izoluje korpus zaworu od medium, zapobiegając wyciekom i zanieczyszczeniom, ale także umożliwia precyzyjną kontrolę przepływu. Użytkownicy mogą łatwo regulować przepływ płynu za pomocą prostej obsługi ręcznej lub elektrycznej, aby sprostać potrzebom różnych procesów.

Zawór jest również łatwy w montażu i konserwacji, wyposażony w standardowe kołnierze przyłączeniowe odpowiednie dla różnych systemów rurociągów. Dodatkowo jego konstrukcja uwzględnia łatwość czyszczenia, dzięki czemu idealnie nadaje się do zastosowań wymagających wysokich standardów higieny.

Skontaktuj się z nami
  • Zawór membranowy SCH8O/DIN UPVC/CPVC
Poprzedni：UPVC/CPVC ⅰ zawór kulowy
Następny：Zawór membranowy kołnierzowy SCH8O/DIN UPVC/CPVC

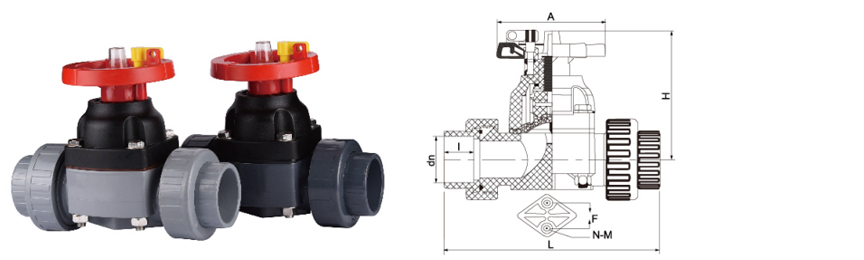

parametr aplikacja Normy techniczne

  • ROZMjaAR/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

KOŃCÓWKA ZŁĄCZKI DIN · IZOLACJA MEMBRANY
SCH8O/DIN Zawór membranowy ze złączem UPVC/CPVC
Konstrukcja połączenia złączkowego umożliwia szybki demontaż z rurociągu bez zakłócania sąsiednich rurociągów. Mechanizm uszczelniający membranę zapewnia całkowitą izolację pomiędzy płynem a mechanizmem siłownika.
DN15-DN100 Zakres rozmiarów
PN10/PN16 Klasa ciśnienia
0-93°C Zakres działania CPVC
Koniec Unii Szybka konserwacja
01
Połączenie Unii
Gwintowana nakrętka złączkowa umożliwia demontaż korpusu zaworu w ciągu kilku sekund. Do wymiany lub kontroli membrany nie są wymagane żadne śruby kołnierza ani zmiana ustawienia rur.
02
Uszczelnienie membranowe
Elastyczna membrana tworzy uszczelnienie typu jazowego. Media stykają się tylko z dolną powierzchnią korpusu i membrany — brak uszczelnień i wycieków z uszczelnienia trzpienia.
03
Opcje materiałowe
Nadwozie PCV do ogólnego użytku chemicznego. Korpus CPVC do pracy w podwyższonych temperaturach i mediach chlorowanych do 93°C.
Profil techniczny
Materiały korpusu
PCV (0-60°C) · CPVC (0-93°C)
Opcje membrany
EPDM · EPDM z powłoką PTFE · FKM · CSM
Norma unijna
Gwinty wewnętrzne DIN lub ASTM / gniazdo rozpuszczalnika
Ocena ciśnienia
PN10 (UPVC) · PN16 (CPVC) w 20°C
Ciśnienie próbne gniazda
1,1 × PN (szczelny dla pęcherzyków powietrza)
Zakończ typy połączeń
Gniazdo · Gwintowane (NPT/BSPT) · Adapter kołnierzowy
Zastosowania branżowe
Obróbka chemiczna Metalurgia Fotowoltaika Pomocnik nuklearny Ekstrakcja litu Elektronika / Półprzewodniki Jedzenie i napoje Farmaceutyczny Farba samochodowa Uzdatnianie wody przemysłowej
Obsługiwane media
Kwasy · Zasady · Woda ultraczysta · Woda klasy elektronicznej · Woda pitna · Ścieki przemysłowe · Roztwory solanki
Mechanizm uszczelniający
Charakterystyka działania membrany
1
Szczelne odcięcie — konstrukcja przelewu zapewnia dobre uszczelnienie nawet w przypadku cząstek stałych w zawiesinie
2
Zerowy wyciek na trzpieniu — brak dynamicznych uszczelek pomiędzy cieczą a atmosferą
3
Możliwość wymiany na linii — konstrukcja złączkowa umożliwia wymianę membrany bez konieczności demontażu korpusu zaworu z rurociągu
4
Wizualny wskaźnik pozycji — pokrętło pokazuje z daleka stan otwarty/zamknięty
Dane wymiarowe i zamówieniowe
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (twarzą w twarz)
DIN EN 558 Seria 1
Maksymalny moment obrotowy (pokrętło)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Ocena próżni
absolutne 0,3 bara (membrana EPDM)
Wskazówki dotyczące instalacji
  • Używaj środka uszczelniającego do gwintów wyłącznie na gwintach zewnętrznych – unikaj kontaktu środka uszczelniającego z membraną
  • Podeprzeć rurociąg w odległości 300 mm od złącza, aby zapobiec naprężeniom zginającym
  • W przypadku linii poziomych należy montować z trzonkiem ustawionym pionowo, aby ograniczyć osadzanie się osadów w jazie
  • Nie stosować jako zaworu końcowego bez wsparcia na wylocie
  • Siłowniki pneumatyczne wymagają przefiltrowanego, naoliwionego powietrza pod ciśnieniem 4–6 barów
Krytyczne granice operacyjne
  • Nie przekraczać dopuszczalnej temperatury membrany — EPDM maks. 80°C, PTFE maks. 120°C
  • Nie nadaje się do sterylizacji parowej w temperaturze powyżej 100°C
  • Unikać gwałtownych wahań ciśnienia przekraczających 1 bar/sekundę
  • Nie nadaje się do gazowego chloru lub stężonego kwasu azotowego z korpusem z PCV
  • Nie uruchamiaj koła zamachowego poza mechanicznym ogranicznikiem (około 2,5 obrotu od zamknięcia do otwarcia)
Przewodnik rozwiązywania problemów w terenie
▶ Zawór nie zamyka się całkowicie
Membrana może być rozciągnięta lub spuchnięta chemicznie. Wymienić membranę. W przypadku membran pokrytych PTFE należy sprawdzić odkształcenie przepływu na zimno w obszarze styku jazu.
▶ Wyciek z nakrętki złączkowej
Dokręcić nakrętkę złączkową ręcznie o 1/4 obrotu za pomocą klucza taśmowego. Nie dokręcaj zbyt mocno – może wystąpić zatarcie gwintu. Sprawdź o-ring lub płaską uszczelkę wewnątrz złączki.
▶ Twardy obrót pokrętłem
Membrana może przylegać do jazu z powodu skrystalizowanego medium. Przepłukać zgodnym rozpuszczalnikiem. Nałóż smar silikonowy na gwinty trzpienia — nie używaj smaru naftowego.
▶ Zmniejszony przepływ w pozycji otwartej
Koło zamachowe może nie być całkowicie cofnięte. Obróć w kierunku przeciwnym do ruchu wskazówek zegara o 2-3 dodatkowe obroty. Jeżeli nie ma poprawy, sprawdź, czy pod membraną nie pozostały zanieczyszczenia.
Certyfikat DIN EN 16139
Zgodny z normą ISO 21787
Materiały zatwierdzone przez WRAS (wybrane gatunki)
FDA 21 CFR 177.2600 (membrana EPDM)
