na zamówienie Zawór kulowy dolny SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego

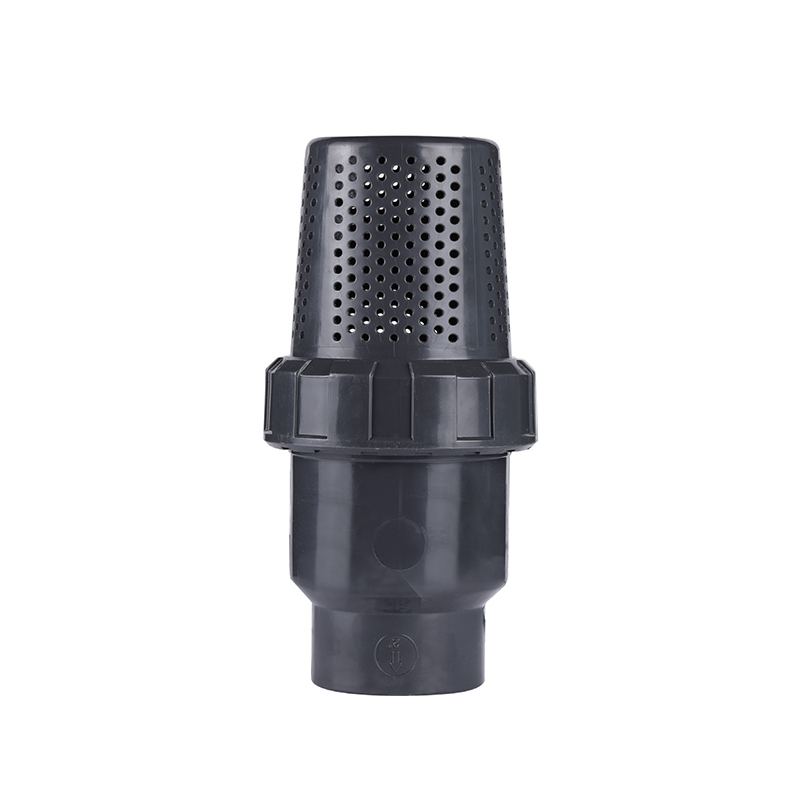

Zawór kulowy dolny SCH8O/DIN UPVC/CPVC

Zawór kulowy dolny SCH8O/DIN UPVC/CPVC

Zawór kulisty z dnem kulowym UPVC/CPVC to wysokowydajne urządzenie do kontroli cieczy przeznaczone do systemów rurociągów w przemyśle i budownictwie. Jego konstrukcja zapewnia minimalne przeszkody w przepływie płynu podczas otwierania i zamykania, zmniejszając straty ciśnienia i umożliwiając natychmiastową precyzyjną kontrolę przepływu.

Unikalna konstrukcja rdzenia kulkowego umożliwia płynną i łatwą obsługę, znacznie zwiększając wydajność. Jego odporność na wysokie temperatury i ciśnienia sprawia, że ​​nadaje się do zastosowań takich jak uzdatnianie wody, przetwarzanie chemiczne i oczyszczanie ścieków.

Skontaktuj się z nami
  • Zawór kulowy dolny SCH8O/DIN UPVC/CPVC
Poprzedni：Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC
Następny：SCH8O/DIN UPVC/CPVC Ball Check Valve

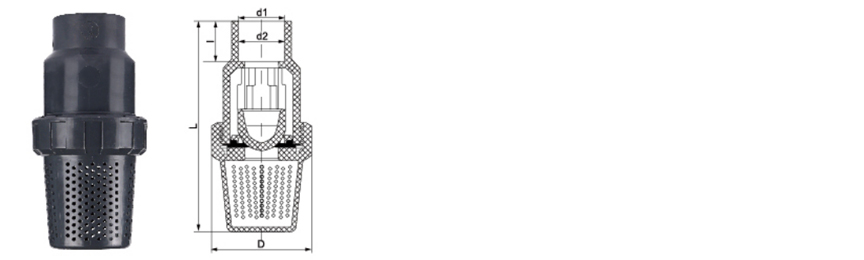

parametr aplikacja Normy techniczne

  • ROZMIAR/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100 )

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    55

    63

    73

    85

    97

    118

    134

    158

    202

    L

    120

    146

    174

    190

    206

    235

    302

    350

    428

    I

    22

    22

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · DNO ZBIORNIKA · OTWÓR PŁASKI
Kulowy zawór dolny UPVC / CPVC
Pełny port · Obsługiwany dźwignią · Konstrukcja pozbawiona martwych nóg
Kulowy zawór denny SCH80/DIN UPVC/CPVC jest specjalnie zaprojektowanym zaworem odcinającym do wylotów z dna zbiornika, reaktora i naczynia. Zawór ten, wyprodukowany zgodnie ze standardami ASTM SCH80 i DIN, jest wyposażony w kulę montowaną wpuszczaną, która eliminuje martwe nogi i zatrzymywanie osadów, typowe dla standardowych zaworów kulowych. Konstrukcja z pełnym otworem zapewnia całkowity drenaż zawartości naczynia bez zalegania resztek. Korpus zaworu jest dostępny w wersji z UPVC do zastosowań w chemii ogólnej i CPVC do zastosowań w podwyższonych temperaturach do 93°C. Gniazda i uszczelki z PTFE zapewniają szczelne odcięcie. Klamka z możliwością blokady pozwala na bezpieczne utrzymanie pozycji. Zawór ten został specjalnie zaprojektowany do zastosowań, w których wymagane jest całkowite opróżnienie i oczyszczenie zbiorników procesowych.
DN15-DN100
ZAKRES ROZMIARÓW
PN10-PN16
CIŚNIENIE ZNAMIONOWE
-20°C do 93°C
ZAKRES CPVC
Przepłukiwany otwór
PROJEKT DRENAŻU
Konstrukcja do montażu podtynkowego
Kula jest ustawiona równo z powierzchnią dna zbiornika, eliminując martwe nogi i zapobiegając gromadzeniu się osadów. Taka konstrukcja zapewnia całkowity drenaż i upraszcza procedury czyszczenia.
Odporność chemiczna i termiczna
Materiały UPVC i CPVC są odporne na szeroką gamę kwasów, zasad i soli. CPVC wydłuża czas pracy do 93°C. Gniazda z PTFE zapewniają szczelne odcięcie w całym zakresie ciśnienia.
Pełny przepływ portu
Otwór kuli odpowiada wewnętrznej średnicy rury, zapewniając nieograniczony przepływ podczas opróżniania i minimalizując spadek ciśnienia, co ma kluczowe znaczenie w przypadku wylotów zbiorników zasilanych grawitacyjnie.
Zamykany uchwyt
Klamka dźwigni posiada funkcję blokowania, zapewniającą pozycję w pozycji otwartej lub zamkniętej, zapewniając zabezpieczenie przed nieupoważnioną obsługą w procesach krytycznych.
Dane techniczne
Materiał korpusu PCV · PCV
Materiał piłki Mosiądz chromowany (UPVC) · Lity CPVC
Siedzisko / uszczelka PTFE (standard) · EPDM (opcjonalnie)
Połączenie Gniazdo (rozpuszczalnik) · Gwintowane (NPT/BSPT) · Kołnierzowe (DIN)
Standardy ASTM D2467 (SCH80) · DIN 8061/8062 · ISO16139
Uchwyt Dźwignia · Obrót o 90° · Możliwość zamknięcia
Wydajność drenażu
Konstrukcja z kulą spłukującą zmniejsza objętość resztkową do mniej niż 2% objętości rury, zapewniając niemal całkowite drenaż zawartości zbiornika.
Orientacja instalacji
Zamontować z korpusem zaworu w pozycji pionowej, bezpośrednio pod wylotem zbiornika. Uchwyt powinien być zorientowany tak, aby był łatwy dostęp. W przypadku połączeń kołnierzowych należy używać uszczelek pełnopowierzchniowych i równomiernie dokręcać śruby.
Scenariusze zastosowań
Chemia i metalurgia
Wyloty z dołu reaktora, linie spustowe zbiorników, transport kwasu, zbiorniki do przetwarzania wsadowego
Elektronika i półprzewodniki
Zbiorniki do przechowywania wody ultraczystej, spusty studzienek chemicznych, zrzuty na mokro
Energia i fotowoltaika
Zbiorniki na elektrolit do akumulatorów, kąpiele trawienne, studzienki chłodnicze
Uzdatnianie wody
Odpływy z osadników, wyloty płukania filtrów, zbiorniki na permeat RO, studzienki ściekowe
Farmaceutyczny i spożywczy
Magazyny wody DI, zbiorniki zasilające CIP, naczynia do mieszania składników, dreny sanitarne
Motoryzacja i ogólne
Części spustowe spryskiwaczy, dna zbiorników na farbę, zbiorniki chłodziwa, studzienki przemysłowe
Uwagi dotyczące instalacji i obsługi
  • Montaż: Zainstalować bezpośrednio pod wylotem zbiornika z korpusem zaworu ustawionym pionowo. Upewnij się, że uchwyt porusza się swobodnie i bez przeszkód.
  • Połączenia kołnierzowe: Stosować pełnopowierzchniowe uszczelki EPDM lub PTFE. Dokręcić śruby kołnierza równomiernie, na krzyż, momentem 15–20 Nm.
  • Spawanie rozpuszczalnikowe: Użyj podkładu i cementu przeznaczonego do UPVC lub CPVC. Odczekać na pełne utwardzenie przed zwiększeniem ciśnienia.
  • Połączenia gwintowane: Nałożyć taśmę PTFE na gwinty zewnętrzne. Dokręcić ręcznie o 1–2 obroty kluczem paskowym.
  • Działanie: Cyklicznie przełączaj zawór co kwartał, aby zapobiec zakleszczaniu się gniazda. W przypadku rzadkiej pracy nasmaruj trzpień smarem na bazie silikonu.
  • Czyszczenie: Płaska konstrukcja otworu pozwala na łatwe czyszczenie CIP (czyszczenie na miejscu) bez demontażu.
Krytyczne limity operacyjne
  • Nie przekraczać 60°C w przypadku korpusów z PCV. CPVC maks. 93°C ciągła. Gniazda PTFE maks. 93°C.
  • Brak oceny dla usług parowych. Unikaj szybkich cykli termicznych i nagłych skoków ciśnienia.
  • Nie stosować ze stężonym kwasem azotowym (>15%) w korpusach z PCV.
  • Nie uruchamiaj zaworu z nadmierną siłą — nadmierny moment dokręcania może spowodować uszkodzenie uszczelki trzpienia.
  • Podczas instalacji należy unikać obciążeń udarowych lub wstrząsów mechanicznych korpusu zaworu.
  • Chronić przed długotrwałym narażeniem na promieniowanie UV. Użyj powłoki lub cienia odpornego na promieniowanie UV.
  • Nigdy nie używaj zaworu jako punktu podparcia zbiornika lub rurociągu.
Często zadawane pytania
Jaka jest zaleta konstrukcji z kulą spłukiwaną w przypadku zaworów dennych zbiorników?
Konstrukcja z płaską kulą eliminuje martwe nogi i osadzanie się osadów, typowe dla standardowych zaworów kulowych. Gdy zawór jest otwarty, powierzchnia kuli zrówna się z dnem zbiornika, umożliwiając całkowite opróżnienie zawartości naczynia. Taka konstrukcja upraszcza również czyszczenie i zmniejsza ryzyko zanieczyszczenia produktu podczas przetwarzania wsadowego.
Jak wybrać pomiędzy UPVC i CPVC dla tego zaworu?
PCV nadaje się do ogólnych zastosowań chemicznych z płynami o temperaturze do 60°C. CPVC jest zalecany do zastosowań wymagających wyższej odporności na temperaturę (do 93°C) lub przy pracy z mediami chlorowanymi. Wybór powinien opierać się na konkretnym procesie chemicznym i temperaturze roboczej.
Czy ten zawór można zamontować na rurociągach poziomych?
Zawór z dnem kulowym został specjalnie zaprojektowany do montażu pionowego pod zbiornikami i naczyniami. Chociaż można go instalować w liniach poziomych, korzyści związane z płukaniem i drenażem są znacznie zmniejszone. Do zastosowań poziomych zalecany jest standardowy zawór kulowy.
Jakiej konserwacji wymaga ten zawór?
Zaleca się okresową kontrolę gniazd i pierścieni uszczelniających trzpienia z PTFE. W przypadku rzadkiej pracy należy cyklicznie zmieniać zawór co kwartał, aby zapobiec zakleszczaniu się gniazda. Jeśli na trzpieniu pojawi się wyciek, dokręcaj stopniowo nakrętkę dławika. Wymień gniazda, jeśli są zużyte na głębokość większą niż 0,5 mm.
Te zawory kulowe są stosowane w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody do transportu cieczy kwasowo-alkalicznych, ultraczystej wody, wody pitnej, wody klasy elektronicznej i rurociągów ścieków przemysłowych.
ASTM D2467 DIN 8061/8062 ISO 16139 Ocena SCH80 Przepłukiwany otwór Zamykany uchwyt
