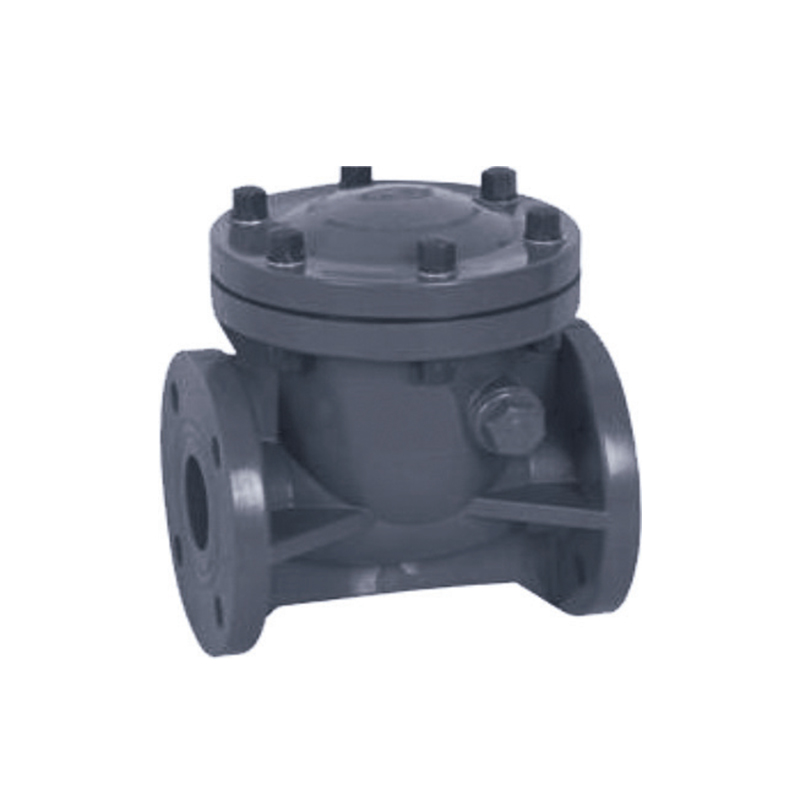

Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC

Zawór zwrotny wahadłowy UPVC/CPVC to wysokowydajne urządzenie sterujące płynem, szeroko stosowane w uzdatnianiu wody, przetwarzaniu chemicznym i nawadnianiu w rolnictwie. Jego konstrukcja umożliwia swobodny przepływ płynu w jednym kierunku, jednocześnie automatycznie zamykając się podczas przepływu wstecznego, skutecznie zapobiegając przepływowi zwrotnemu medium i zapewniając bezpieczeństwo systemu rurociągów.

Zawór zwrotny wahadłowy UPVC/CPVC charakteryzuje się zwartą konstrukcją, lekką konstrukcją oraz łatwą instalacją i konserwacją. Korpus zaworu o wysokiej wytrzymałości zapewnia stabilność i trwałość w środowiskach pod wysokim ciśnieniem.

Skontaktuj się z nami

Poprzedni：Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK
Następny：Zawór kulowy dolny SCH8O/DIN UPVC/CPVC

parametr aplikacja Normy techniczne

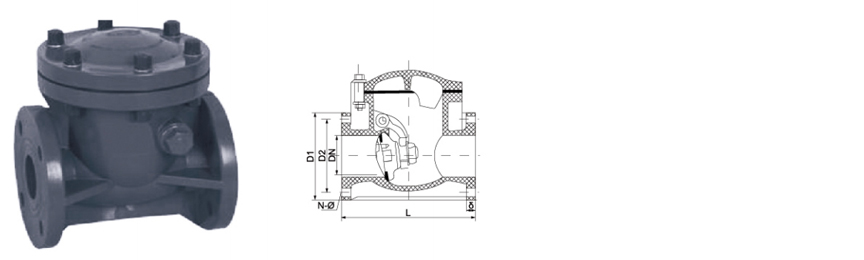

ROZMIAR/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Ciśnienie robocze (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · WSPOMAGANIE SPRĘŻYNY

Zawór zwrotny wahadłowy UPVC / CPVC

Bez powrotu · Tarcza wahadłowa · Poziomo lub pionowo

Zawór zwrotny wahadłowy SCH80/DIN UPVC/CPVC to urządzenie kontrolujące przepływ zwrotny, zaprojektowane z myślą o układach cieczy korozyjnych i o wysokiej czystości. Zawór ten, wyprodukowany zgodnie ze standardami ASTM SCH80 i DIN, wykorzystuje tarczę wspomaganą sprężyną, która obraca się na sworzniu zawiasu, aby umożliwić przepływ do przodu i zamyka się automatycznie po odwróceniu przepływu. Konstrukcja z wahliwą tarczą zapewnia niski spadek ciśnienia i jest odpowiednia do zastosowań o zmiennych prędkościach przepływu. Korpus zaworu jest dostępny w wersji z UPVC do zastosowań w chemii ogólnej i CPVC do zastosowań w podwyższonych temperaturach do 93°C. Sprężysta uszczelka, dostępna z EPDM, FKM lub PTFE, zapewnia szczelne odcięcie w przypadku wystąpienia przepływu wstecznego.

DN15–DN200

Oferta rozmiarów

PN10–PN16

Klasa ciśnienia

–20°C do 93°C

Temperatura PCV

Dysk wahadłowy

Sprawdź mechanizm

Tarcza wspomagana sprężyną

Szybka reakcja zamykania zapobiega przepływowi wstecznemu. Siła sprężyny skalibrowana pod kątem prawidłowego osadzania nawet przy niskich prędkościach do przodu.

Odporność chemiczna i termiczna

UPVC i CPVC są odporne na kwasy, zasady i sole. CPVC wydłuża czas pracy do 93°C. Materiały dysku i uszczelnienia wybierane pod kątem konkretnego składu chemicznego.

Niski spadek ciśnienia

Usprawniona ścieżka tarczy wahliwej minimalizuje ograniczenia przepływu, zmniejszając zużycie energii i utrzymując wydajność linii.

Instalacja pozioma lub pionowa

Elastyczna orientacja w przypadku nowych lub modernizowanych systemów rurociągów. Instalacja pionowa wymaga kierunku przepływu w górę.

Budowa

Ciało PCV · PCV

Dysk Lity PCV · PTFE · SS304/316

Pieczęć EPDM · FKM · PTFE

Wiosna SS304 · SS316 (powlekany)

Połączenie

Gniazdo Cement rozpuszczalnikowy · DIN/ANSI

Gwintowane NPT · BSPT

kołnierzowe DIN PN10/PN16 · ANSI 150

Standardy ASTM D2467 · DIN 8061/8062 · ISO16137

Wybór pieczęci

EPDM Woda, łagodne kwasy · Do 80°C

FKM Oleje, węglowodory · Do 90°C

PTFE Agresywne chemikalia · Do 93°C

Sprawdź zgodność z chemią procesu i temperaturą.

Krajobraz aplikacji

Chemia i metalurgia

Transfer kwasu · Dozowanie ługu · Linie trawiące

Elektronika i półprzewodniki

Woda ultraczysta · Zawiesina CMP · Dostarczanie środków chemicznych

Energia i fotowoltaika

Elektrolit akumulatorowy · Trawienie słoneczne · Woda chłodząca

Uzdatnianie wody

Ścieki · Permeat RO · Odsalanie

Farmaceutyczny i spożywczy

Woda DI · Powrót CIP · Linie sanitarne

Motoryzacja i ogólne

Mycie części · Cyrkulacja farby · Pętle chłodzące

Wytyczne dotyczące instalacji

Orientacja: Strzałka przepływu musi być zgodna z kierunkiem przepływu do przodu. Linie poziome wykorzystują zamknięcie wspomagane grawitacyjnie. Linie pionowe wymagają przepływu w górę.
Rura prosta: minimum 5 średnic przed i 3 średnice za rurociągiem, aby zapewnić stabilny profil przepływu.
Spawanie rozpuszczalnikowe: Użyj podkładu i cementu przeznaczonego do UPVC lub CPVC. Pozwól na pełne utwardzenie.
Gwintowane joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Kontrola: Okresowo sprawdzaj uszczelkę i tarczę pod kątem zużycia lub ataku chemicznego.

Krytyczne ograniczenia

Temperatura: UPVC maks. 60°C · CPVC maks. 93°C · Nie przekraczać wartości szczelności.
Brak oceny dla usług parowych. Unikaj szybkich cykli termicznych i skoków ciśnienia.
Nie jest przeznaczony do mediów gazowych — przeznaczony wyłącznie do pracy z cieczami.
Wiosna corrosion: Verify spring alloy compatibility with process chemistry.
Media ścierne: Wysoka zawartość części stałych może uszkodzić tarczę i powierzchnie uszczelniające.
Ochrona przed promieniowaniem UV: Przechowuj i instaluj z dala od bezpośredniego światła słonecznego lub nałóż powłokę UV.

Często zadawane pytania

Czym różni się zawór zwrotny wahadłowy od kulowego zaworu zwrotnego?

Zawór zwrotny wahadłowy wykorzystuje tarczę na zawiasach, która otwiera się przy przepływie do przodu i zamyka pod wpływem grawitacji lub siły sprężyny, gdy przepływ jest odwrotny. Zapewnia niższy spadek ciśnienia i jest odpowiedni do rur o większych średnicach. Kulowy zawór zwrotny wykorzystuje sprężynową kulę, która opiera się o uszczelkę, zapewniając szybszą reakcję zamykania i lepsze uszczelnienie przy niskich prędkościach przepływu.

Czy ten zawór można zamontować w linii pionowej?

Tak, zawór zwrotny klapowy można zamontować na rurociągach pionowych z kierunkiem przepływu do góry. Tarcza wspomagana sprężyną zapewnia pewne zamknięcie nawet w instalacjach pionowych. Obsługiwana jest również instalacja pozioma, która jest najczęstszą konfiguracją.

Co jest przyczyną gadania i jak można temu zaradzić?

Drganie zwykle pojawia się, gdy prędkość przepływu jest zbyt niska, co powoduje oscylację tarczy. Można temu zaradzić, zwiększając natężenie przepływu, instalując lżejszą sprężynę lub wybierając zawór o niższym ciśnieniu otwarcia. Pulsujący przepływ z pomp tłokowych może również powodować drgania.

Jak wybrać odpowiednią siłę sprężyny dla mojego systemu?

Dobór siły sprężyny zależy od prędkości przepływu w systemie i przeciwciśnienia. Standardowe sprężyny pasują do większości zastosowań. W przypadku systemów o niskim przepływie może być wymagana lżejsza sprężyna, aby umożliwić pełne otwarcie dysku. W przypadku systemów o wysokim ciśnieniu wstecznym mocniejsza sprężyna zapewnia dobre zamknięcie. Aby uzyskać informacje o konkretnym rozmiarze, zapoznaj się z tabelą doboru sprężyn producenta.

Te zawory zwrotne są stosowane w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, nuklearnym, litowym, półprzewodników elektronicznych, spożywczym, farmaceutycznym, motoryzacyjnym i przemysłowym uzdatnianiu wody do obsługi cieczy kwasowo-alkalicznych, ultraczystej wody, wody pitnej, wody klasy elektronicznej i rurociągów ścieków przemysłowych.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Gdzie stosuje się rury SCH 80 UPVC w zastosowaniach przemy...
Jul 30,2026
Określają to przetwórcy chemiczni, operatorzy uzdatniania wody i obiekty przemysłowe Rura PCV SCH 80 wszędzie tam, gdzie system rurociągów musi wytrzymać wyższe ciśnienie wewnętrzne i być odporny na dzia...
dowiedz się więcej
Co sprawia, że rura UPVC SCH 80 jest niezawodnym wyborem...
Jul 23,2026
Rura PCV SCH 80 ma grubszą ściankę niż rura SCH 40 przy tej samej średnicy zewnętrznej, co podnosi jej ciśnienie znamionowe i czyni ją standardem dla linii przemysłowych transportujących żrące chemikalia, gorące pł...
dowiedz się więcej
Dlaczego rura SCH 80 UPVC jest szeroko stosowana w przemys...
Jul 16,2026
Grubość ścianki to pojedyncza specyfikacja, która oddziela rurę przystosowaną do wymagających ciśnień przemysłowych od rury przeznaczonej do lekkich zastosowań mieszkaniowych. Rura PCV SCH 80 zdecydowani...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC Wiedza branżowa

Jak prawidłowo wybrać Zawór zwrotny wahadłowy UPVC/CPVC ? Przewodnik po kluczowych parametrach i dopasowywaniu warunków pracy

Zawory zwrotne UPVC (nieplastyfikowany polichlorek winylu) i CPVC (chlorowany polichlorek winylu) są szeroko stosowane w wielu gałęziach przemysłu ze względu na ich doskonałą odporność na korozję, lekką konstrukcję i oszczędność. Prawidłowy dobór wymaga wszechstronnego uwzględnienia charakterystyki mediów, warunków pracy i wydajności zaworu, aby zapewnić długoterminową stabilną pracę. Poniżej przedstawiono kluczowe punkty wyboru i analizę typowych zastosowań branżowych:

1. Rodzaj mediów i zgodność chemiczna
Materiały UPVC/CPVC mają dobrą tolerancję na kwasy, zasady, sole i różne media korozyjne, ale różne gałęzie przemysłu mają różne wymagania dotyczące czystości mediów i odporności chemicznej:
Bezpieczna woda pitna: Musi być zgodna z certyfikatem NSF/ANSI 61, aby zapewnić nietoksyczne opady.
Uzdatnianie wody przemysłowej: Dotyczy systemów wodnych zawierających chlor, flokulanty i inne środki chemiczne.
Ścieki przemysłowe: Silna odporność na korozję, może oczyszczać ścieki zawierające kwasy, zasady i metale ciężkie.
Półprzewodnik elektroniczny: wymagane są media o bardzo wysokiej czystości, a wewnętrzna ścianka zaworu jest gładka i wolna od osadów.
Medycyna: Spełniaj standardy FDA, aby uniknąć zanieczyszczenia wody farmaceutycznej lub płynów o wysokiej czystości.

2. Zakres temperatury i ciśnienia
PCV: odpowiednia temperatura 0°C ~ 60°C, krótkotrwała odporność na temperaturę może osiągnąć 65°C, odpowiednia do normalnych warunków temperaturowych (takich jak system wody pitnej).
CPVC: Wyższa odporność na temperaturę (-20°C ~ 90°C), odpowiednia do płynów o wysokiej temperaturze (takich jak chłodziwa w przemyśle fotowoltaicznym lub systemy cyrkulacji kwasowo-zasadowej w metalurgii).
Poziom ciśnienia wynosi zazwyczaj PN10 ~ PN16 i należy go dobrać w zależności od ciśnienia roboczego systemu (takiego jak warunki pracy niskociśnieniowych rurociągów pomocniczych elektrowni jądrowej).

3. Charakterystyka przepływu i wielkość zaworu
Zawór zwrotny wahadłowy wykorzystuje siłę płynu do automatycznego otwierania i zamykania, a minimalne ciśnienie otwierania i zamykania (zwykle 0,5 ~ 1 bar) musi być zagwarantowane, aby uniknąć słabego uszczelnienia w warunkach niskiego ciśnienia (takich jak przepływ wody przy niskiej prędkości w przemyśle uzdatniania wody).
Zawory o dużej średnicy (DN50 i większe) nadają się do scenariuszy o dużym przepływie (takich jak odprowadzanie ścieków przemysłowych), a zawory o małej średnicy (DN15–DN40) są bardziej odpowiednie do systemów precyzyjnych (takich jak dostarczanie ultraczystej wody w półprzewodnikach elektronicznych).

4. Specjalne wymagania branżowe
Energia jądrowa: Musi spełniać standardy starzenia radiacyjnego, a zawór musi mieć redundantną konstrukcję uszczelnienia.
Fotowoltaika: musi być odporna na korozję chłodziwa na bazie glikolu etylenowego i ma wysokie wymagania dotyczące długoterminowej stabilności pracy w wysokich temperaturach.
Metalurgia: CPVC jest bardziej niezawodny niż UPVC w przypadku kwasów, zasad lub utleniaczy o wysokim stężeniu.

5. Uwagi dotyczące instalacji i konserwacji
Podczas montażu poziomego należy upewnić się, że kierunek obrotu dysku zaworu jest zgodny z płynem; w przypadku montażu pionowego wybierz zawór zwrotny ze wspomaganiem sprężynowym (taki jak kompaktowy układ przestrzenny w przemyśle medycznym).
Regularnie sprawdzaj szczelność gniazda zaworu, aby zapobiec zatykaniu się cząstek (często spotykane w ściekach przemysłowych zawierających zanieczyszczenia).
