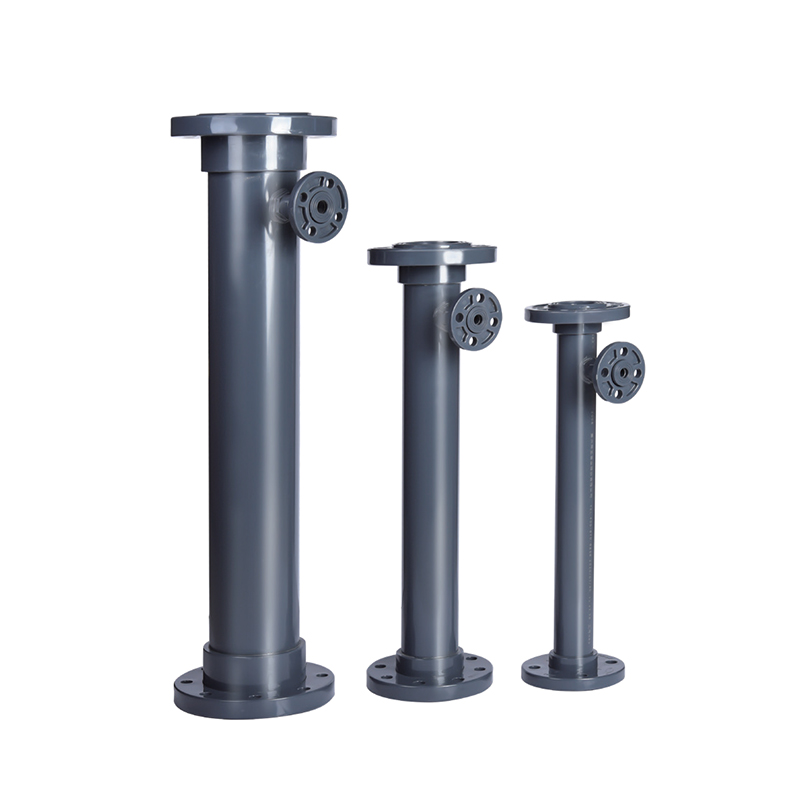

Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK

Mieszalnik statyczny UPVC/CPVC SK jest wysokowydajnym urządzeniem do mieszania płynów, przeznaczonym do różnych zastosowań przemysłowych. Szczególnie nadaje się do uzdatniania wody, przetwarzania chemicznego, przetwórstwa żywności i farmaceutyków, skutecznie mieszając różne ciecze, gazy i ciała stałe, aby zapewnić konsystencję i jednorodność produktu.

Jego modułowa konstrukcja upraszcza instalację i konserwację, dostosowując się do różnych rozmiarów i wymagań dotyczących przepływu przy dużej elastyczności.

Skontaktuj się z nami

Poprzedni：Filtr koszykowy SCH8O/DIN UPVC/CPVC
Następny：Zawór zwrotny wahadłowy SCH8O/DIN UPVC/CPVC

parametr aplikacja Normy techniczne

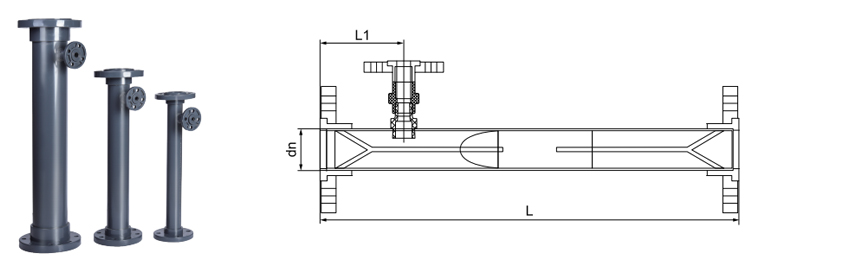

dn	DN	L	L1	Port dozujący (domyślnie 1)	Natężenie przepływu (m/s)	Przepływ (m³/h)	Typ połączenia
63	50	500	100	dn20	<1	<6,84	Kołnierz
75	65	600	100	dn20	<1	<11,88	Kołnierz
90	80	650	100	dn20	<1	<18.08	Kołnierz
110	100	700	110	dn20	<1	<28.08	Kołnierz
140	125	900	130	dn25	<1	<43,92	Kołnierz
160	150	1000	150	dn25	<1	<63,36	Kołnierz
225	200	1300	190	dn32	<1	<108	Kołnierz
280	250	1500	220	dn32	<1	<180	Kołnierz
315	300	1600	240	dn32	<1	<262,8	Kołnierz
355	350	1700	260	dn32	<	<360	Kołnierz
400	400	2000	290	dn40	<1	<468	Kołnierz

SCH80 / DIN · TYP SK

Mieszalnik statyczny UPVC / CPVC

Elementuy spiralne · Mieszanie pasywne · Brak części ruchomych

Mieszalnik statyczny SCH80/DIN UPVC/CPVC SK jest wbudowanym urządzeniem mieszającym do systemów korozyjnych i o wysokiej czystości. Zbudowany zgodnie ze standardami ASTM SCH80 i DIN, wykorzystuje stałe, spiralne elementy, które rozdzielają, obracają i ponownie łączą strumienie, zapewniając jednorodne mieszanie bez żadnych ruchomych części. Geometria SK sprawdza się w warunkach przepływu laminarnego, przejściowego i turbulentnego. Korpusy wykonane są z PCV do użytku ogólnego lub CPVC do temperatur do 93°C. Elementy dopasowują się do materiału korpusu, zapewniając pełną kompatybilność chemiczną. Zastosowania obejmują rozcieńczanie kwasu, mieszanie ultraczystej wody, regulację pH, mieszanie polimerów i dozowanie środków chemicznych.

DN15–DN200 Rozmiary

PN10–PN16 Ciśnienie

–20°C do 93°C Zakres CPVC

SK spiralny Element

Zero ruchomych części

Brak uszczelek, łożysk i elementów obrotowych. Eliminuje koszty zużycia i konserwacji.

Całkowita homogenizacja

Elementy spiralne dzielą i ponownie łączą przepływ w sposób ciągły w całym przekroju rury.

Praca przy niskim zużyciu energii

Zoptymalizowana geometria elementu minimalizuje spadek ciśnienia przy jednoczesnym zachowaniu wydajności mieszania.

Obojętność chemiczna

UPVC i CPVC są odporne na kwasy, zasady i sole. CPVC wytrzymuje stale temperaturę 93°C.

Dane techniczne

Ciało PCV · PCV

Elementy PCV · PCV · PTFE

Typ elementu SK spiralne · 4–6 na obudowę

Połączenia Gniazdo · Kołnierz · Gwint

Standardy ASTM D2467 · DIN 8061/8062

Dane dotyczące wydajności

Reżimy przepływu Laminarny · Przejściowy · Turbulentny

Długość elementu 1,5 × średnica rury

Elementy per mixer 4 do 12 (niestandardowe)

Typowy dP 0,2 – 1,0 bara

Więcej elementów zwiększa intensywność mieszania i spadek ciśnienia. Skonsultuj się z fabryką w sprawie rozmiaru.

Obszary zastosowań

Chemiczny Rozcieńczanie kwasu · Regulacja pH · Mieszanie polimerów

Półprzewodnik Mieszanie UPW · Mieszanie chemiczne na mokrym stanowisku

Energia Elektrolit · Wytrawiacz · Kondycjonowanie chłodziwa

Woda Flokulant · Środek dezynfekujący · Neutralizacja

Farmacja Woda DI · CIP · Homogenizacja składników

Motoryzacja Dodatek · Farba · Mieszanie chłodziwa

Wytyczne dotyczące instalacji

Dowolna orientacja. Strzałka przepływu musi być zgodna z kierunkiem.
Pozwól, aby rury o średnicy 3–5 średnic biegły prosto przed rurociągiem.
Spoina rozpuszczalnikowa: użyj odpowiedniego podkładu i cementu dla materiału.
Śruby kołnierza: równomiernie dokręcić momentem 15–20 Nm z uszczelką pełnotwarzową.
Podczas rutynowej konserwacji sprawdź elementy pod kątem zanieczyszczeń lub uszkodzeń.

Limity operacyjne

PCV: maks. 60°C · CPVC: maks. 93°C · PTFE: maks. 120°C
Nie dla usług parowych. Unikaj szybkich zmian temperatury.
Substancje stałe >5% obj. wymagają przeglądu fabrycznego.
Minimalna liczba Reynoldsa wymagana do mieszania laminarnego.
Ekspozycja na promieniowanie UV: użyj żywicy stabilizowanej lub nałóż powłokę ochronną.

Często zadawane pytania

Ile elementów potrzebuję?

Przepływ laminarny wymaga 6–12 elementów. Przepływ turbulentny potrzebuje 4–6. Płyny o wysokiej lepkości wymagają więcej. Podaj dane dotyczące przepływu i lepkości, aby uzyskać niestandardową rekomendację.

Jakiego spadku ciśnienia mogę się spodziewać?

Zwykle 0,2–1,0 bar w zależności od przepływu, lepkości i liczby elementów. Skorzystaj z naszego narzędzia do wymiarowania lub skontaktuj się z nami, podając warunki procesu, aby uzyskać dokładne obliczenia.

Czy radzi sobie z płynami ściernymi?

Dopuszczalne są umiarkowane ilości substancji stałych. Środki ścierne przyspieszają zużycie. W takich przypadkach zaleca się CPVC z elementami PTFE. W przypadku > 5% części stałych należy skontaktować się z nami w celu uzyskania danych dotyczących zużycia i opcji materiałowych.

Jak wyczyścić, jeśli jest zabrudzony?

W przypadku lekkich zabrudzeń przepłukać zgodnym rozpuszczalnikiem. W przypadku dużych osadów należy zdemontować i oczyścić mechanicznie elementy spiralne. Regularna kontrola zapobiega nadmiernemu gromadzeniu się.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Gdzie stosuje się rury SCH 80 UPVC w zastosowaniach przemy...
Jul 30,2026
Określają to przetwórcy chemiczni, operatorzy uzdatniania wody i obiekty przemysłowe Rura PCV SCH 80 wszędzie tam, gdzie system rurociągów musi wytrzymać wyższe ciśnienie wewnętrzne i być odporny na dzia...
dowiedz się więcej
Co sprawia, że rura UPVC SCH 80 jest niezawodnym wyborem...
Jul 23,2026
Rura PCV SCH 80 ma grubszą ściankę niż rura SCH 40 przy tej samej średnicy zewnętrznej, co podnosi jej ciśnienie znamionowe i czyni ją standardem dla linii przemysłowych transportujących żrące chemikalia, gorące pł...
dowiedz się więcej
Dlaczego rura SCH 80 UPVC jest szeroko stosowana w przemys...
Jul 16,2026
Grubość ścianki to pojedyncza specyfikacja, która oddziela rurę przystosowaną do wymagających ciśnień przemysłowych od rury przeznaczonej do lekkich zastosowań mieszkaniowych. Rura PCV SCH 80 zdecydowani...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK Wiedza branżowa

Porównanie wydajności i odpowiednie różnice w środowisku Mieszalniki statyczne z PCV i CPVC

Mieszalniki statyczne (typu SK) są szeroko stosowane w przemyśle chemicznym, uzdatnianiu wody i przemyśle o wysokiej czystości, a dobór materiału (UPVC lub CPVC) bezpośrednio wpływa na jego odporność na korozję, odporność na temperaturę i żywotność. Poniżej znajduje się porównanie wydajności tych dwóch materiałów i analiza typowych zastosowań przemysłowych:

1. Porównanie odporności chemicznej
PCV (nieplastyfikowany polichlorek winylu):
Ma doskonałą odporność na roztwory kwasów, zasad i soli (takich jak kwas solny, kwas siarkowy, podchloryn sodu itp.), Ale łatwo ulega korozji pod wpływem niektórych rozpuszczalników organicznych (takich jak ketony i węglowodory aromatyczne).

Obowiązujące branże:
Uzdatnianie wody przemysłowej (woda chłodząca, woda obiegowa do regulacji pH).
Woda pitna: używana do chlorowania i mieszania flokulantów, zgodnie z normami higienicznymi.
Ścieki przemysłowe: neutralizować ścieki kwaśne/zasadowe.

CPVC (chlorowany polichlorek winylu):
Dzięki chlorowaniu poprawia się odporność chemiczna i jest w stanie wytrzymać wyższe stężenia kwasów i zasad oraz niektórych rozpuszczalników organicznych (takich jak niskie stężenia alkoholi).

Obowiązujące branże:
Półprzewodnik elektroniczny: Mieszane dostarczanie chemikaliów o wysokiej czystości (takich jak roztwór do trawienia).
Medycyna: Leczenie środkiem żrącym przy przygotowywaniu płynnego leku.
Fotowoltaika: System mieszania cieczy czyszczącej kwas.

2. Różnica w odporności na temperaturę
PCV:
Długoterminowa temperatura stosowania ≤60°C, krótkotrwała temperatura szczytowa 80°C, odpowiednia do normalnych warunków temperaturowych.

Typowe scenariusze:
Bezpieczna woda pitna: Dozowanie i mieszanie w normalnej temperaturze.
Metalurgia: Wstępna obróbka odpadów z trawienia w niskiej temperaturze.

CPVC:
Długotrwała odporność temperaturowa do 90°C, krótkotrwała tolerancja 110°C, odpowiedni do mediów wysokotemperaturowych.

Typowe scenariusze:
Elektrownia jądrowa: Mieszanie dodatków chemicznych w wysokotemperaturowych układach wody chłodzącej.
Wysokotemperaturowa sekcja ścieków przemysłowych: np. oczyszczanie homogenizacyjne gorących ścieków kwasowych i alkalicznych.

3. Wytrzymałość mechaniczna i żywotność
PCV:
Niski koszt, ale słaba odporność na uderzenia, odpowiedni do środowisk o niskim ciśnieniu i wibracjach niemechanicznych (takich jak systemy dozowania instalacji wodociągowych).

CPVC:
Wyższa sztywność i odporność na pełzanie, odpowiednia do warunków wysokiego ciśnienia lub wibracji (takich jak wysokociśnieniowe rurociągi dostarczające chemikalia w zakładach półprzewodników).

4. Zalecenia dotyczące wyboru branży
Dziedziny, w których preferowany jest PCV:
Uzdatnianie wody w temperaturze pokojowej i o słabej korozji (np. woda pitna, woda obiegowa przemysłowa) oraz wstępna obróbka ścieków hutniczych.
Pola, w których należy zastosować CPVC:
Wysoka temperatura (np. systemy chłodzenia elektrowni jądrowych), wysoka korozja (np. roztwory do trawienia półprzewodników) i mieszanie rozpuszczalników organicznych (np. synteza półproduktów farmaceutycznych).
