Filtr koszykowy SCH8O/DIN UPVC/CPVC

Filtr koszykowy UPVC/CPVC to wysokowydajne urządzenie filtrujące, szeroko stosowane w uzdatnianiu wody, przetwórstwie chemicznym, żywności i innych dziedzinach przemysłu. Jego unikalna konstrukcja skutecznie usuwa zanieczyszczenia i cząstki stałe z cieczy, zapewniając normalną pracę układu.

Filtr posiada wielowarstwowe sita filtracyjne, co pozwala użytkownikom wybrać inną dokładność filtracji w zależności od rzeczywistych potrzeb, poprawiając skuteczność filtracji i wydłużając żywotność sprzętu. Konserwacja i czyszczenie są proste, ponieważ użytkownicy muszą jedynie okresowo wyjmować kosz filtra w celu czyszczenia, co zmniejsza koszty konserwacji i obciążenie pracą.

Skontaktuj się z nami

Poprzedni：Pneumatyczny zawór kulowy UPVC/CPVC
Następny：Mieszalnik statyczny typu SCH8O/DIN UPVC/CPVC SK

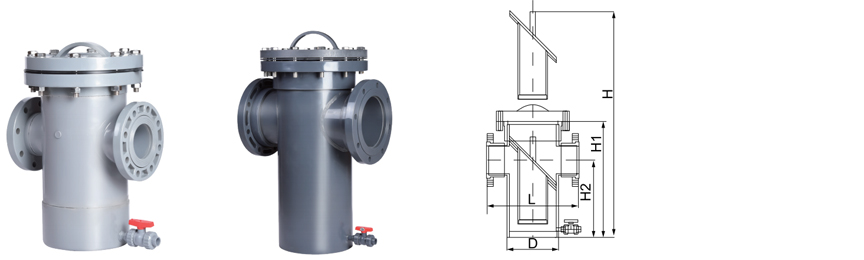

parametr aplikacja Normy techniczne

dn	DN	L	H	H1	D	Odcedź
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · SITKO INLINE

Filtr koszykowy UPVC/CPVC

Wyjmowany kosz · Perforowany lub siatkowy · Szybko otwierana pokrywa

Filtr koszykowy SCH80/DIN UPVC/CPVC to wbudowany filtr siatkowy przeznaczony do usuwania zawieszonych ciał stałych ze strumieni płynów korozyjnych i o wysokiej czystości. Filtr ten, wyprodukowany zgodnie ze standardami ASTM SCH80 i DIN, wykorzystuje wyjmowany, perforowany lub siatkowy kosz, który wychwytuje cząstki stałe, umożliwiając jednocześnie ciągły przepływ. Dostęp do kosza odbywa się poprzez szybko otwieraną pokrywę, co umożliwia szybkie czyszczenie lub wymianę bez demontażu rurociągu. Korpus filtra jest dostępny w wersji z UPVC do zastosowań w chemii ogólnej i CPVC do zastosowań w podwyższonych temperaturach do 93°C. W zależności od zastosowania kosz może być wykonany z odpowiednich materiałów termoplastycznych lub metalowych. Filtr ten jest szeroko stosowany do ochrony dalszych pomp, zaworów i oprzyrządowania przed uszkodzeniami ściernymi i zanieczyszczeniami.

DN25–DN200 Zakres rozmiarów

PN10–PN16 Ocena ciśnienia

–20°C do 93°C Zakres CPVC

Typ koszyka Perforowana/siatka

Wyjmowany kosz

Wyciągaj i czyść bez wyjmowania korpusu filtra z rurociągu, co skraca czas przestojów konserwacyjnych.

Odporność chemiczna

Korpusy UPVC i CPVC są odporne na kwasy, zasady i sole. CPVC wydłuża czas pracy do 93°C.

Niski spadek ciśnienia

Duży otwarty obszar kosza minimalizuje ograniczenia przepływu, zmniejszając energię pompowania, jednocześnie utrzymując wychwytywanie cząstek.

Wszechstronna filtracja

Kosze perforowane do odcedzenia zgrubnego lub kosze siatkowe do filtracji dokładnej. Dostępne rozmiary niestandardowe.

Budowa

Ciało PCV · PCV

Kosz PCV · PCV · SS304 · SS316

Uszczelka pokrywy EPDM · FKM · PTFE

Połączenia Gniazdo · Kołnierz · Gwint

Filtracja

Perforowane Otwory 0,5–10 mm

Siatka 20–200 oczek

Niestandardowe Szczelinowy · Drut klinowy

Kosz volume 0,5–15 l (w zależności od rozmiaru)

Standardy

ASTM D2467 (SCH80)

DIN 8061/8062

Ciśnienie PN10–PN16

Temperatura PCV 60°C · PCV 93°C

Scenariusze zastosowań

01 Chemiczny Ochrona pomp przed kamieniem i zanieczyszczeniami w liniach przesyłowych kwasu

02 Półprzewodnik Polerowanie UPW i usuwanie cząstek na mokrych stanowiskach

03 Energia Filtracja płynu chłodzącego i naprężanie elektrolitu w produkcji akumulatorów

04 Woda Przesiewanie ścieków i wstępne oczyszczanie RO

05 Farmacja Ochrona przed wodą DI i pętlą CIP

06 Motoryzacja Filtracja farby, płynu chłodzącego i części

Wytyczne dotyczące instalacji

Montaż z komorą kosza skierowaną w dół lub poziomo. Strzałka przepływu musi być wyrównana.
Zapewnij odpowiednią przestrzeń do wyjmowania kosza. Minimalny prześwit jest równy długości kosza.
Do połączeń spawanych metodą rozpuszczalnikową należy używać podkładu i cementu przeznaczonego do UPVC lub CPVC.
Śruby kołnierzowe: zastosować uszczelki pełnotwarzowe. Dokręcić równomiernie momentem 15–20 Nm na krzyż.
Przed montażem sprawdź kosz pod kątem uszkodzeń. Zapewnij właściwe osadzenie w obudowie.

Granice krytyczne

Temperatura: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Nie przekraczać ciśnienia znamionowego. Różnica ciśnień wzrasta wraz z obciążeniem kosza.
Monitoruj spadek ciśnienia. Wyczyść kosz, gdy dP przekroczy 0,5 bara.
Sprawdź zgodność materiału kosza z chemią procesu.
W przypadku instalacji zewnętrznych należy stosować żywicę stabilizowaną promieniami UV lub powłokę ochronną.

Często zadawane pytania

Jak często należy czyścić kosz?

Częstotliwość czyszczenia zależy od zawartości cząstek stałych i natężenia przepływu. Monitoruj różnicę ciśnień na filtrze. Gdy różnica ciśnień osiągnie wartość 0,3–0,5 bar powyżej wartości czystej, kosz należy wyjąć i oczyścić. W zastosowaniach o dużej zawartości substancji stałych może być wymagana codzienna kontrola.

Jaka jest różnica pomiędzy koszami perforowanymi i siatkowymi?

Kosze perforowane posiadają nawiercone otwory i służą do zgrubnego odkształcenia (2–10 mm). Kosze siatkowe wykorzystują tkaną tkaninę drucianą i zapewniają dokładniejszą filtrację (20–200 mesh). Kosze siatkowe zapewniają wyższą skuteczność filtracji, ale mają większy spadek ciśnienia. Wybór zależy od wielkości cząstek i dopuszczalnej straty ciśnienia.

Czy koszyk można później wymienić na inny typ?

Tak, kosz jest wymienny. W miarę zmiany wymagań procesu można przełączać się pomiędzy koszami perforowanymi i siatkowymi. Upewnij się, że wymienny kosz ma takie same wymiary całkowite i powierzchnię uszczelniającą, aby zachować właściwe dopasowanie i skuteczność filtracji.

Co się stanie, jeśli kosz zostanie całkowicie zapchany?

Całkowicie zatkany kosz spowoduje gwałtowny wzrost spadku ciśnienia. W niektórych konfiguracjach korpus filtra zawiera mechanizm obejściowy lub nadmiarowy. Jednakże ciągła praca przy wysokim dP może uszkodzić kosz lub spowodować brak przepływu. Aby zapobiec temu schorzeniu, zaleca się regularne monitorowanie i czyszczenie.

Firma

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Tak Chiny Filtr koszykowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego dostawca I na zamówienie Filtr koszykowy SCH8O/DIN UPVC/CPVC Dla przemysłu spożywczego/motoryzacyjnego/elektronicznego fabryka. Zostaliśmy założeni w 2007 roku, skupiając się na badaniach i rozwoju, produkcji, sprzedaży i serwisie rur przemysłowych CPVC i UPVC. Firma uzyskała szereg certyfikatów, w tym licencję na produkcję specjalistycznego sprzętu, licencję na higienę produktów związanych z wodą prowincji Zhejiang, certyfikat systemu zarządzania jakością IS09001, certyfikat systemu zarządzania środowiskowego IS014001 i certyfikat systemu zarządzania bezpieczeństwem i higieną pracy IS045001. Firma posiada ponad 50 niezależnych praw własności intelektualnej i samodzielnych praw importowych i eksportowych. Aby zapewnić zróżnicowane produkty i lepsze usługi, firma wprowadziła zaawansowaną technologię, sprzęt narzędziowy oraz unikalne surowce i systemy zarządzania z Niemiec i Stanów Zjednoczonych. Na przestrzeni lat nasze produkty były szeroko stosowane w transporcie rurociągowym płynów kwaśnych i alkalicznych, wody ultraczystej, wody pitnej, czystej wody klasy elektronicznej i ścieków przemysłowych w przemyśle chemicznym, metalurgicznym, fotowoltaicznym, jądrowym, baterii litowych, półprzewodników elektronicznych, spożywczym, medycznym, samochodowym, uzdatniania wody przemysłowej i innych gałęziach przemysłu. Obecnie Grupa ZHEYI założyła ponad 30 spółek handlowych w całym kraju, a wszystkie rodzaje produktów są eksportowane do Europy, Ameryki, Azji Południowo-Wschodniej i innych krajów i regionów i cieszą się dużym uznaniem klientów krajowych i zagranicznych.

Certyfikat Honorowy

Aktualności

Gdzie stosuje się rury SCH 80 UPVC w zastosowaniach przemy...
Jul 30,2026
Określają to przetwórcy chemiczni, operatorzy uzdatniania wody i obiekty przemysłowe Rura PCV SCH 80 wszędzie tam, gdzie system rurociągów musi wytrzymać wyższe ciśnienie wewnętrzne i być odporny na dzia...
dowiedz się więcej
Co sprawia, że rura UPVC SCH 80 jest niezawodnym wyborem...
Jul 23,2026
Rura PCV SCH 80 ma grubszą ściankę niż rura SCH 40 przy tej samej średnicy zewnętrznej, co podnosi jej ciśnienie znamionowe i czyni ją standardem dla linii przemysłowych transportujących żrące chemikalia, gorące pł...
dowiedz się więcej
Dlaczego rura SCH 80 UPVC jest szeroko stosowana w przemys...
Jul 16,2026
Grubość ścianki to pojedyncza specyfikacja, która oddziela rurę przystosowaną do wymagających ciśnień przemysłowych od rury przeznaczonej do lekkich zastosowań mieszkaniowych. Rura PCV SCH 80 zdecydowani...
dowiedz się więcej

Zostaw wiadomość

Ścisła kontrola jakości

Grupa ZHEYI przestrzega zasady „jakość przede wszystkim”, korzysta z najnowocześniejszego sprzętu na świecie i wysokiej jakości surowców, ściśle kontroluje każdy etap produkcji i zobowiązuje się do dostarczania produktów o doskonałej wydajności i wyjątkowym wyglądzie.

Firma wykorzystuje najnowocześniejszy sprzęt produkcyjny i wysokiej jakości materiały, w tym japoński Sekisui i amerykański Lubrizol. „ZHEYI” doskonale łączy wykwintną technologię produkcji z profesjonalnym zarządzaniem, a każdy produkt przechodzi ścisłą kontrolę jakości - od produkcji, przez inspekcję, aż po ostateczną dostawę, zapewniając idealne połączenie wyglądu i funkcji.
Testowanie wydajności precyzyjnej

W ZHEYI każdy produkt jest starannie wykonany, nie tylko skupiając się na wykwintnym wzornictwie estetycznym, ale także zawsze angażując się w doskonałą jakość wewnętrzną. Rygorystyczne testy wydajności zapewniają, że produkt może zachować stabilność i trwałość nawet w trudnych warunkach.:

● Badanie gęstości: Pomiar gęstości materiału w celu zapewnienia jednorodności i stabilności konstrukcji.
● Badanie temperatury mięknienia Vicata: ocenia stopień mięknienia materiałów w warunkach wysokiej temperatury, aby sprawdzić zdolność produktu do przeciwstawienia się odkształceniom w różnych środowiskach.
● Test w piekarniku: symuluje długotrwałą odporność na ciepło i weryfikuje zdolność produktu do wytrzymywania wysokich temperatur przez długi czas.
● Próba hydrostatyczna: ocena wytrzymałości rur w warunkach wysokiego ciśnienia w celu zapewnienia bezpieczeństwa i niezawodności produktu.
● Test udarności młotem spadowym: sprawdza odporność produktu na uderzenia podczas transportu, instalacji i codziennego użytkowania.

Filtr koszykowy SCH8O/DIN UPVC/CPVC Wiedza branżowa

Kluczową rolę Filtr koszykowy UPVC/CPVC w galwanotechnice i chemicznym oczyszczaniu ścieków

Filtry koszowe UPVC (nieplastyfikowany polichlorek winylu) i CPVC (chlorowany polichlorek winylu) odgrywają ważną rolę w galwanotechnice, chemicznym oczyszczaniu ścieków i wielu kluczowych dziedzinach przemysłu ze względu na ich doskonałą odporność na korozję, wysoką wytrzymałość mechaniczną i opłacalność. Poniżej przedstawiono podstawowe scenariusze zastosowań i analizę wartości:

1. Przemysł galwaniczny: wydajna filtracja ścieków zawierających metale ciężkie
Ścieki galwaniczne zawierają duże stężenia metali ciężkich (takich jak chrom, nikiel, miedź itp.). Filtr koszykowy UPVC/CPVC może wytrzymać silne kwasy (takie jak kwas siarkowy, kwas solny) i silne środowiska zasadowe, skutecznie przechwytuje zawieszone cząstki i zanieczyszczenia roztworu galwanicznego, zapewnia stabilną pracę systemu oczyszczania ścieków i chroni późniejszą separację membranową lub sprzęt do wymiany jonowej.

2. Chemiczne oczyszczanie ścieków: odporność na korozję i długa żywotność
Ścieki chemiczne zawierają złożone składniki (takie jak rozpuszczalniki organiczne i silne utleniacze). Materiały CPVC dobrze sprawdzają się w wysokich temperaturach (do 90°C) i mediach korozyjnych. Nadają się do obróbki wstępnej w przemyśle pestycydów, barwników, petrochemii i innych, aby zmniejszyć ryzyko zablokowania rur i pomp.

3. Kluczowe zastosowania międzybranżowe
Fotowoltaika: Filtruj proszek krzemowy i pozostałości chemiczne w płynie trawiącym, aby zapewnić czystość produkcji ogniw słonecznych.
Półprzewodnik elektroniczny: Usuń cząstki z przygotowania ultraczystej wody, aby zapobiec zanieczyszczeniu płytki.
Energia jądrowa: Stosowany do kontroli cząstek w systemach wody chłodzącej, odporny na promieniowanie modyfikowany PCV spełnia specjalne standardy bezpieczeństwa.
Metalurgia: Filtruj tlenki metali w ściekach trawiących, aby odzyskać cenne składniki.
Medycyna: Upewnij się, że mikroorganizmy i cząstki stałe spełniają standardy w farmaceutycznych systemach wody oczyszczonej.
Uzdatnianie wody przemysłowej: Chroń kotły i wieże chłodnicze przed osadzaniem się kamienia i korozją.
Woda pitna: Filtry UPVC usuwają muł i rdzę podczas wstępnego oczyszczania wody miejskiej i spełniają standardy higieny.

4. Podsumowanie podstawowych zalet
Odporność na korozję: Przystosowuje się do ekstremalnych środowisk o pH 0-14 i ma żywotność znacznie przekraczającą żywotność filtrów metalowych.
Lekki i łatwy w utrzymaniu: tworzywo sztuczne jest łatwe w montażu, a kosz filtra można szybko zdemontować i wyczyścić.
Opłacalność: W przypadku kwaśnych ścieków ma większą przewagę cenową niż filtry ze stali nierdzewnej.
